На заградителе установлены три поста управления вертикальным рулем: в рубке и на мостике рубки (съемный штурвал, соединявшийся со штурвалом в рубке) и в кормовом отделении. Штурвал на мостике рубки использовали для управления рулем при плавании лодки в крейсерском положении. Для ручного управления служил пост в кормовой части заградителя. Главный компас находился в рубке рядом со штурвалом, запасные компасы были размещены на мостике рубки (съемный) и в кормовом отделении.
Для управления заградителем в вертикальной плоскости при подводном плавании, для погружения и всплытия установлены две пары горизонтальных рулей. Носовая пара горизонтальных рулей общей площадью 7 м2 располагалась между 12-м и 13-м шпангоутами. Оси рулей проходили через носовую балластную цистерну и там соединялись
Заградитель был снабжен двумя становыми якорями и одним подводным якорем. Становые якоря Холла весили каждый 25 пудов (400 кг), причем один из этих якорей был запасным. Якорный клюз находился между 6-м и 9-м шпангоутами и выполнен сквозным на оба борта. Трубой из листовой стали клюз соединялся с верхней палубой надстройки. Такое устройство позволяло бросать якорь по желанию с каждого борта. Якорный шпиль, вращавшийся электромотором мощностью 6 лс, мог служить также и для швартовки лодки. Подводный якорь (такого же веса, как и надводные якоря), представлявший стальную отливку с грибовидным расширением, был расположен в особом колодце на 10-м шпангоуте. Для поднятия подводного якоря использовался электромотор левого борта, обслуживавший становой якорь.

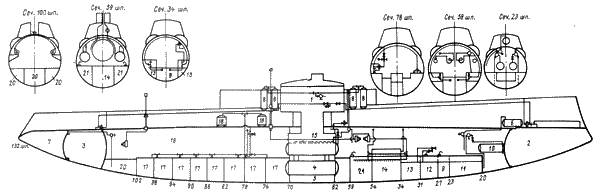

Схема судовой вентиляции и вентиляции цистерн заградителя "Краб"
1 - рубка; 2 и 3 - носовая и кормовая цистерны главного балласта; 4 и 5 - цистерны высокого и низкого давления; 6 и 7 - носовая и кормовая дифферентные цистерны; 8 - уравнительная цистерна; 9 - заместительная цистерна; 10 - торпедный аппарат; 11 - помещение для хранения торпед; 12 - цистерна питьевой воды; 13 - провизионка; 14 - аккумуляторная; 15 - проходная труба; 16 - отделение керосиномоторов и электромоторов; 17 - керосиновая цистерна; 18 - расходная керосиновая цистерна; 19 - резервная керосиновая цистерна; 20 - помповое отделение; 21 - цистерна для масла
Для вентилирования помещения заградителя были установлены шесть вентиляторов. Четыре вентилятора (приводились в движение электромоторами мощностью 4 лс) производительностью 4000 м3 /ч находились в среднем помповом и в кормовом отделениях лодки (по два вентилятора в каждом помещении).
В среднем помповом отделении около 54-го шпангоута были расположены еще два вентилятора производительностью 480 м3 /ч (приводились в движение электромоторами мощностью 0,7 лс). Они служили для вентилирования аккумуляторных батарей, их производительность - 30-кратный обмен воздуха в течение часа.
На заградителе были предусмотрены две вентиляционные опускающиеся трубы, автоматически закрывавшиеся при их опускании. Носовая вентиляционная труба находилась между 71-м и 72-м шпангоутами, а кормовая - между 101-м и 102-м шпангоутами. При погружении трубы укладывались в особые выгородки в надстройке. Первоначально трубы в верхней части оканчивались раструбами, но затем последние были заменены колпаками. Трубы поднимались и опускались червячными лебедками, привод к которым находился внутри лодки.
Трубы от носовых вентиляторов проходили через среднюю балластную цистерну и соединялись в вентиляторной коробке, от которой шла общая труба к опускной
Управление заградителем происходило из рубки, где находился его командир. Рубка была расположена на миделе лодки и в сечении представляла собой эллипс с осями 3 и 13 /4 м. Обшивка, днище и четыре шпангоута рубки были выполнены из маломагнитной стали, причем толщина обшивки и верхнего сферического днища - 12 мм, а нижнего плоского днища - 11 мм. Из рубки в прочный корпус вела круглая шахта диаметром 680 мм, расположенная посредине лодки. Верхний выходной люк, несколько сдвинутый к носу лодки, закрывала литая бронзовая крышка с тремя задрайками и вентилем для выпуска испорченного воздуха из рубки.
К сферическому днищу были прикреплены тумбы перископов, которых было два. Перископы системы Герца имели оптическую длину 4 м и располагались в кормовой части рубки, причем один из них в диаметральной плоскости, а другой сдвинут влево на 250 мм. Первый перископ был бинокулярного типа, а второй - комбинированно-панорамный. В фундаменте рубки был установлен электромотор мощностью 5,7 лс для подъема перископов. Для этой же цели имелся ручной привод.
В рубке размещены: штурвал вертикального руля, главный компас, указатели положения вертикального и горизонтального рулей, машинный телеграф, глубомер и краны управления цистерной высокого давления и уравнительными цистернами. Из девяти иллюминаторов с крышками шесть расположены в стенках рубки и три в выходном люке.
На заградителе были установлены два бронзовых трехлопастных винта диаметром 1350 мм с поворотными лопастями, К механизму для перевода лопастей, размещенному непосредственно за главным электромотором, сквозь гребной вал шла переводная штанга. Перемена хода с полного переднего на полный задний или наоборот производилась вручную и механически от вращения гребного вала, для чего имелось специальное приспособление. Гребные валы диаметром 140 мм были выполнены из сименсмартеновской стали. Упорные подшипники - шариковые.
Погрузка мин на "Краб" перед пробной постановкой
Для надводного хода были установлены четыре керосиновых двухтактных восьмицилиндровых мотора Кертинга мощностью по 300 лс каждый при 550 об/мин. Моторы размещались по два на борт и были соединены между собой и с главными электромоторами муфтами трения. Все восемь цилиндров мотора были так устроены, что при разъединении двух половин коленчатого вала каждые четыре цилиндра могли работать отдельно. В результате этого получали комбинацию мощности побортно: 150, 300, 450 и 600 лс. Выхлопные газы от моторов подводились к общей коробке на 32-м шпангоуте, от которой шла труба для вывода их в атмосферу. Верхняя часть трубы, выходившей наружу через волнорез в кормовой его части, была сделана опускной. Механизм для подъема этой части трубы приводился в движение вручную и находился в надстройке.
Семь отдельных керосиновых цистерн общей вместимостью 38,5 т керосина помещались внутри прочного корпуса между 70-м и 102-м шпангоутами. Израсходованный керосин замещался водой. Необходимый для работы моторов керосин подавали из цистерн специальной центробежной помпой в две расходные цистерны, расположенные в надстройке, откуда керосин поступал к моторам самотеком.
Для подводного хода были предусмотрены два главных электромотора системы "Эклераж-Электрик" мощностью по 330 лс при 400 об/мин. Они размещались между 94-м и 102-м шпангоутами. Электромоторы допускали широкую регулировку числа оборотов от 90 до 400 путем различной группировки якорей и полубатарей. Они работали непосредственно на гребные валы, причем во время работы керосиномоторов якоря электромоторов служили маховиками. С керосиномоторами электромоторы соединялись муфтами трения, а с упорными валами - штыревыми муфтами, включение и разобщение которых производились особыми трещотками на валу мотора.
