Курс «Трубопроводная арматура». Модуль «Пневмоприводы и приборы управления пневмоприводами»
Шрифт:
• обеспечить устойчивость к неблагоприятным факторам окружающей среды, таким как высокие и низкие температуры,
воздействие пыли, влаги, агрессивных химических веществ.
– миниатюризация управляющих устройств, применение группового монтажа (универсальные монтажные плиты, блочные конструкции распределителей, пневмоострова и т. п.).
– создание устройств стыковки пневматических и электронных систем (электропневматические
и пневмоэлектрические устройства).
– применение ресурсо- и энергосберегающих режимов работы пневмосистем (например, использование явления параметрического резонанса позволяет удешевить систему, сделать ее более компактной и существенно повысить
Основные параметры воздуха
Сжатый воздух, являющийся рабочим телом в системах пневматики, представляет собой смесь газов, молекулы которых, с достаточной для практических целей точностью можно представить в виде мельчайших упругих шариков, движущихся равномерно и прямолинейно в произвольном для каждого шарика направлении со скоростями примерно 1000 м/с. Шарики испытывают постоянные столкновения между собой и со стенками сосуда, в котором находится сжатый воздух. Столкновения молекул со стенками сосуда и создает давление газа.
Давление может быть определено как отношение силы к площади, на которой она распределена:
Единицы измерения
В международной системе единиц СИ, что является аббревиатурой французского SI (Siste’me International d’Unit’es), единице давления присвоено имя французского ученого Паскаля, автора известного закона о равномерном распространении статического давления по всем направлениям.
Один “Паскаль” равен давлению, создаваемому силой в 1 “ньютон", равномерно распределенной на площади в 1 м2 (Лат. 1 Ра= 1 N/m2).
Это очень малое давление и, поскольку эта единица неудобна, то для измерения используемых в технике стандартных уровней давления введена специальная единица – бар, равная 1/10 Мегапаскаля (Лат. bar. 1 бар = 0,1 МПа = 105 Па).
Удобство этой единицы состоит в том, что она практически равна традиционно используемой технической атмосфере (1 ат. = 1 кгс/см2).
Соотношение: 1 ат = 0,98067 бар.
1 бар = 1,01972 ат
Ожидается, что в будущем к системе СИ перейдут все страны, в том числе и страны с неметрическими системами единиц. В качестве единицы давления в этих странах всё еще используется 1 фунт-сила/кв. дюйм (1 psi).
Соотношение: 1 бар = 14,5 psi
1 psi = 0,06895 бар
Для измерения малых уровней давления используются также миллиметры водяного и ртутного столба.
Соотношение: 1 ат = 10000 мм. вод. ст. = 736 мм. рт. ст.
1 мм. вод. ст. = 9,80665 Па
1 мм. рт. ст. = 1,1333224 Па
Атмосфера Земли на её поверхности развивает давление в одну физическую атмосферу.
Соотношение: 1 атм. = 760 мм. рт. ст. = 1,01325 бар (нормальное давление).
Давление
Давление газа пропорционально его абсолютной температуре Т и концентрации молекул n, которую можно определить как отношение:
где N – число молекул, находящихся в сосуде;
V – объем сосуда.
Давление P газа равно:
Коэффициент пропорциональности k представляет собой постоянную Больцмана, равную
Чаще
где R – универсальная газовая постоянная
для воздуха, которая равна внешней работе, совершаемой при постоянном давлении одним килограммом воздуха при нагревании его на 1 градус;
T – температура в градусах Кельвина (абсолютная температура).
Нормальная температура в физике
Различают абсолютное P, избыточное (относительное) Pи и местное атмосферное Pа давления.
Абсолютное давление – это абсолютное значение силы, отнесенное к единице поверхности.
Поэтому абсолютное давление – это разность между давлением в данной точке среды и абсолютным нулем давления, соответствующим давлению в совершенном вакууме, рис. 1.

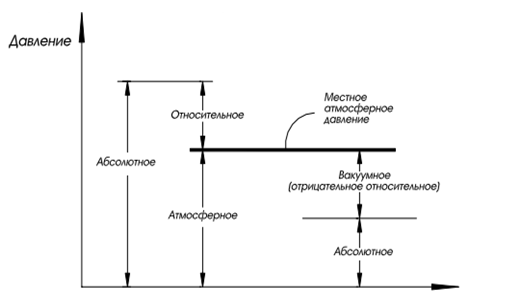

Рис. 1. Соотношения разных видов давления
Под избыточным (относительным) давлением понимают разность между абсолютным (полным) и местным атмосферным давлением:
Избыточное давление в соответствии с соглашением всегда положительно. “Отрицательное” относительное (избыточное) давление определяется как вакуумное.
Вакуумным называется давление, меньшее местного атмосферного давления. Местное атмосферное давление может изменяться в зависимости от окружающей температуры, высоты
над уровнем моря и местных погодных условий.
На рис. 1 можно увидеть соотношения между абсолютным, относительным и вакуумным давлениями.
Существует так же дифференциальное давление – это разность между двумя неизвестными давлениями. Этот тип измерения давления обычно используется, чтобы получить падение давления в системе подачи текущей среды. При измерении разности давлений не важно, какое из них считать опорным.
Если концентрация молекул равна нулю, то абсолютное давление в таком сосуде также равно нулю. Можно считать, что на поверхности Земли он обладает некоторой потенциальной энергией, так как весь окружающий его воздух находится под атмосферным давлением Ри, входя в сосуд,
может совершить работу. Так работают многие вакуумные устройства, например вакуумные приводы. Говорят, что эти устройства работают на разряжение.
Сосуд будет также обладать потенциальной энергией, если давление газа внутри него будет больше атмосферного (т. е. Pи > 0). Здесь газ также может совершить работу, но уже при выходе из сосуда
