Курс «Трубопроводная арматура». Модуль «Пневмоприводы и приборы управления пневмоприводами»

Горобченко Станислав Львович

Следствием этого закона является то, что сумма динамического и статического давлений в двух сечениях потока с точностью до потерь постоянна, и, например, при сужении потока, динамическое давление возрастает ровно настолько, насколько уменьшается статическое давление.

Сумма статического и динамического давления представляет собой полное давление

(41)

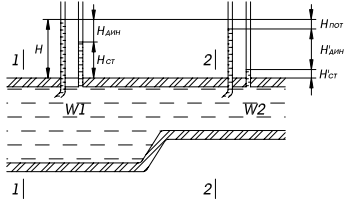

На рис. 11. представлен сужающийся трубопровод, в двух сечениях которого установлены трубки Пито, измеряющие полное давление,

которое почти одинаково в обоих сечениях, хотя скорость W₂ > W₁ как это следует из уравнения неразрывности потока.

Рис. 11. Измерение полного давления при помощи трубки Пито

Динамическое давление во втором сечении больше, чем в первом, разница же полных давлений незначительна и равна давлению потерь. Это следует из уравнения Бернулли, так как ровно на столько же падает статическое давление.

Если вместо трубок Пито установить трубки Вентури, которые воспринимают только статическое давление, то мы увидим, что статическое давление в сечении 2 значительно меньше, чем в сечении 1. Определив значение статического давления по трубке Вентури, и вычтя его из полного давления определим динамическое давление в сечении 2 по формуле:

(42)

Графически соотношение представлено на рис. 10.

Рис. 12. Соотношение полного, динамического и статического давлений

Аналогичные явления происходят и в газах.

Эффект падения статического давления в струе широко используется в вакуумных преобразователях, например, для запитки вакуумных присосок.

Потери давления

Как мы уже установили, при движении жидкостей и газов возникают потери давления – Р_пот.

Они являются следствием двух различных процессов – трения о стенки трубопроводов и завихрений потока.

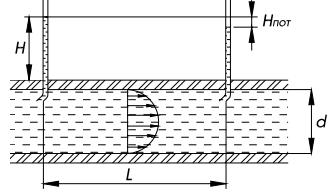

Рис. 13. Схема определения потерь давления

Поскольку трубопровод неподвижен, то слой, непосредственно примыкающий к его стенке можно считать также неподвижным, следующий слой, расположенный ближе к центру,

перемещается относительно первого с некоторой скоростью, следующий движется с еще большей скоростью и так далее.

Максимальную относительно стенок скорость будет иметь центральный слой.

Если соединить концы векторов скорости плавной кривой, то мы получим годограф скорости (рис. 13), оказывающий распределение скоростей в потоке жидкости или газа.

Для ламинарного течения годограф представляет собой квадратичную параболу, параметры которой зависят от вязкости жидкостей. Если измерить давление по всей длине трубопровода,

то окажется, что давление

движущейся жидкости или газа равномерно убывает, поэтому называются потерями по длине.

Экспериментальным путем французский ученый Ж. Пуазейль в 1840 году нашел закон, связывающий потери столба с расходом

(43)

где:

– кинематическая вязкость,

l – длина трубопровода,

d – диаметр трубопровода,

g – ускорение свободного падения,

Q – объемный расход.

То есть падение давления пропорционально расходу потока Q, (а также его скорости).

Это уравнение может быть представлено в несколько иной записи, которая называется уравнением Вейсбаха-Дарси:

(44)

где:

– коэффициент потерь на трение, равный

(45)

2. Особенности применения воздуха в пневмоприводной технике

Сегодня сжатый воздух используется в самых разных отраслях промышленности.

Диапазон применений сжатого воздуха простирается от общепромышленного воздуха без каких-либо специфических требований к качеству, до абсолютно сухого, не содержащего масла и стерильного сжатого воздуха для фармацевтической и пищевой промышленности.

Такой разброс требований означает, что очень важна специальная подготовка сжатого воздуха, в точности соответствующая требованиям конкретного применения.

Важность надежной очистки обусловлена тем, что загрязнения сжатого воздуха, оказывая физическое, химическое и электролитическое воздействие на пневматические устройства, снижают их долговечность в 3–7 раз, а в некоторых условиях эксплуатации до 20 раз.

Выход из строя пневматических систем по причине плохой подготовки воздуха составляет до 80 % от общего числа отказов.

Исходя из вышесказанного, следует, что одним из основных параметров, определяющих надежность работы практически любой пневмосистемы, является качество используемого в ней воздуха.

Загрязнения сжатого воздуха и их воздействие на пневматические устройства и системы

Компонентами загрязнений сжатого воздуха являются вода и компрессорное масло в жидком и парообразном состоянии, твердые и газообразные загрязнения. Наибольшую часть загрязнений систем обычно составляют вода и компрессорное масло.

К примеру, воздух при 25⁰С, всасываемый компрессором, может содержать до 180 миллионов частиц пыли на 1 м³, приблизительно 23 г воды в форме пара и содержит от 0,01 до 0,03 мг/м³ масла

в виде несгоревших углеводородов. При сжатии, например, до 10 бар, концентрация загрязняющих примесей возрастает в 11 раз, т. е. в 1 м³ сжатого воздуха будет содержаться

порядка 2 миллиардов частиц пыли, 253 гр. воды в форме пара и 0,11–0,33 мг масла – это, не учитывая того масла, которое попало с систему после компрессора.
