«Аматор»: Теперь на очереди цифровой частотомер…
«Незнайкин»: Я весь внимание и готов записывать. Но вот к анализу еще не очень готов.
«Спец»: Это я понимаю. Поэтому прошу внимания, мы приступаем.
Как известно, в современных радиоприемных устройствах высокого
И, наконец, применение цифровой шкалы настройки в приемниках с преобразованием «вверх», особенно если в них применены варикапные матрицы (как в данном случае), представляется абсолютно необходимым.
Вообще в последние годы восторжествовала тенденция замены механического шкального устройства с его ненадежным механизмом, электронным устройством цифрового отсчета частоты (ЦОЧ), обеспечивающим высокую точность измерения частоты принимаемого сигнала (погрешность менее 0,5 % в KB-диапазоне). А также хорошую визуальную индикацию частоты настройки и прочие возможности. Например, программируемое изменение частоты приема по заранее составленному временному графику или осуществление автоматического поиска станции и слежение за ней в условиях вариаций ее рабочей частоты в точке передачи.
В общем случае ЦОЧ или ЦИФРОВАЯ ШКАЛА, представляет собой некий счетчик частоты настройки, оснащенный цифровым индикатором. Следует заметить, что непосредственное измерение частоты принимаемого сигнала затруднительно, поскольку уровень этого сигнала может, в принципе, оказаться недостаточным, либо вообще отсутствовать. В частности, это происходит при глубоком замирании сигнала — феддинге. Поэтому при реализации цифровой шкалы прибегают к косвенным методам измерения, основанным на использовании частоты гетеродина (в нашем случае — ГПД). Чтобы при измерении частоты гетеродина fгет индицировалась частота принимаемого сигнала fсигн, в приемниках с преобразованием «вверх» необходимо внести поправку:
fсигн = fгет — fпр
Внести такую поправку на величину промежуточной частоты можно несколькими способами, основанными на применении следующих методов:
а) двух счетчиков частоты,
б) счетчика частоты, включающего дополнительный дешифратор на ПЧ,
в) вычитателя частоты в преобразователе кода,
г) счетчика частоты с предварительной установкой.
Вот, например, как осуществляется принцип работы ЦОЧ с одним счетчиком частоты и дополнительным дешифратором на частоту, равную ПЧ.
Смысл метода заключается в том, что за время измерения (мерный интервал) счетчик подсчитывает импульсы, начиная с нулевого состояния, до тех пор, пока не пройдет число импульсов, соответствующее значению ПЧ. Затем счетчик устанавливается в «0» и процесс измерения продолжается. Таким образом, к моменту окончания процесса подсчета, состояние счетчика соответствует искомому значению частоты сигнала.

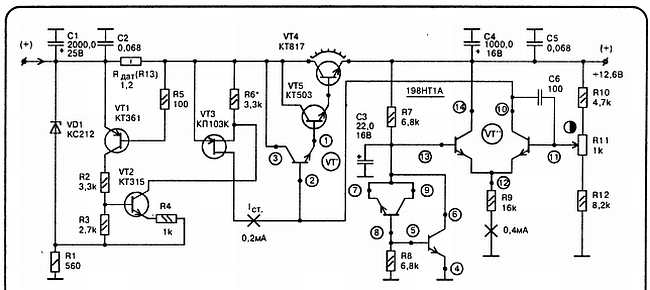

Данный метод предусматривает формирование последовательностей импульсов. Итак, используется только ОДИН счетчик, который ДВАЖДЫ сбрасывается в «0» в течение одного цикла счета. Структурная схема такого ЦОЧ приведена на рис. 28.12.
Функционирование осуществляется следующим
Таким образом, узлы 3 и 5 — сбрасываются в «0». Этим самым за период счетного интервала (время Тсч) осуществляется подсчет импульсов с нулевого состояния до того момента, пока через декады счетчика не пройдет число импульсов, соответствующее значению ПЧ. В состав схемы входят также формирователь импульсов 1 и схема совпадений 2. Поступающая затем с выхода дешифратора 8 на вход S триггера 5 логическая ЕДИНИЦА, перебрасывает триггер во включенное состояние. При этом положительный перепад напряжения на его выходе 0, запускает устройство формирования коротких импульсов 6. Выходной импульс, пройдя через схему сложения 7, вторично сбрасывает счетчик в «0». Поскольку до прихода следующего импульса установки S — триггер 5 будет сохранять (запоминать) состояние на выходе, которое соответствует логической «1», то за оставшееся время счета, полностью исключается возможность обнуления счетчика, благодаря чему достигается корректировка на величину ПЧ.
Заметим, что с выхода счетчика 3 по информационной шине поток данных о числовом значении измеряемой частоты сигнала подается на преобразователь кода 9, а затем на многоразрядный цифровой индикатор 10.
В качестве еще одного метода, который вполне может подойти для решения стоящей перед нами задачи, является устройство ЦОЧ, основанное на использовании «счетчика частоты с предварительной установкой». В этом случае счетчик устанавливается не на «0», а в такое состояние, чтобы после прохождения числа импульсов, соответствующих ПЧ, счетчик просто пришел в некоторое исходное состояние, предварительно записанное в память.
Этот метод некоторые авторы рекомендуют при использовании цифровых микросхем среднего уровня интеграции, допускающих предварительную установку произвольного числа. Этот метод действительно очень хорош и, как мы покажем ниже, примененные в составе нашей цифровой шкалы микросхемы, вполне допускают осуществление предварительной установки произвольного числа. Тем не менее, при проектировании приемника был избран ранее описанный метод, базирующийся на применении ОДНОГО счетчика частоты и дополнительного дешифратора на ПЧ.
Решающим аргументом, определившим выбор метода построения цифровой шкалы для приемника, послужило следующее обстоятельство. Дело в том, что при прочих равных условиях, выбранный нами метод представляется более универсальным. Поскольку обеспечивает НАИБОЛЕЕ ПРОСТО РЕАЛИЗУЕМУЮ возможность построения цифровой системы, совмещающую в себе функции как ЦИФРОВОЙ ШКАЛЫ, так и компактного ИЗМЕРИТЕЛЬНОГО ЧАСТОТОМЕРА одновременно!
Перевод системы из одного качества в другое вполне возможно, как будет показано ниже, осуществить с помощью обыкновенного тумблера. Вот почему такое устройство (ЦОЧ + ЧАСТОТОМЕР) окажет колоссальную помощь в процессе настройки как описываемого приемника, так, что тоже не исключается, многих других устройств.
