«Н»: В то время как сейчас для этого достаточно секунд!
«А»: Долей секунды, дружище, долей секунды! И все благодаря свойствам… открытого колебательного контура!
«Н»: Какого это — открытого? Простите, сэр! Следующий раз захвачу словарь, сэр!
«А»: Хороший (в буколические времена говорили — добрый) учебник или пособие по радиотехнике помогло бы тебе больше! ОТКРЫТЫЙ КОНТУР — это просто техническое название для ПЕРЕДАЮЩЕЙ и ПРИЕМНОЙ антенн!
«Н»: То есть мы сейчас вплотную подошли к вопросу о возникновении, распространении

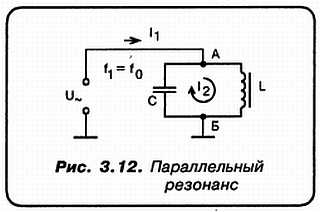

«А»: Да пора уж! Представь себе, что мы преобразовали колебательный контур таким образом, что он принял следующий вид (см. рис. 4.1).
Здесь, фактически, мы имеем не один, а два колебательных контура. Первый — это контур, образованный С и L1, резонансная частота которого f0 равна частоте генератора Uсигн. Обмотки L1 и L2 связаны индуктивно. Поэтому во втором контуре также возникают колебания с частотой f0…
«Н»: Относительно первого контура вопросов не имеется. Но вот где ты увидал второй контур? Я лично вижу только обмотку L2!
«А»: Но ты не можешь не видеть, что верхний конец L2 переходит в некий проводник, который оканчивается точкой А?
«Н»: Вижу… Но что дальше?
«А»: А то, что это и есть второй, открытый колебательный контур! Его емкость является распределенной. То есть она образована как бы из множества малых емкостей между различными точками антенны и землей!
«Н»: Выходит, что L2 входит в состав ЦЕПИ АНТЕННЫ?
«А»: Ну конечно! А упомянутый уже вертикальный проводник — это ни что иное, как антенный штырь! Его длина может варьироваться в разных случаях от нескольких сантиметров до сотен метров! Да и само устройство антенны в реальности может быть исключительно сложным по своей конструкции!
«Н»: Но если это и есть антенна, то она должна каким-то образом принимать близкие и далекие радиостанции. Разве нет?
«А»: Верно! Однако в данном случае она не принимающая, а передающая. Попробуем представить себе, что при этом происходит… Видишь, на рис. 4.2 я изобразил только непосредственно антенну и то в очень упрощенном виде?
«Н»: А что представляют из себя концентрические кольца, параллельные земле и названные тобой Н, а
«А»:E — это вектор напряженности электрического поля. Соответственно Н — вектор напряженности магнитного поля. Знак вектора дает нам ясно понять, что эти поля могут быть ориентированы относительно поверхности земли под самыми различными углами.
Но вот между собой они ВСЕГДА взаимоперпендикулярны! Но на рисунке присутствуют еще и токи I1 и I2.Ты мне не скажешь, что они из себя представляют?
«Н»: Очевидно, под воздействием не показанного здесь первичного контура, вдоль по длине антенного штыря циркулируют токи I1 и I2, представляющие собой перемещение, посредством индукции, электрического заряда то в направлении ОТ земли к точке А, то в ОБРАТНОМ! Естественно, с частотой f0!
Выходит, в точке А то наблюдается «избыток» электронов, то их «недостаток»! В пользу моих слов говорит и тот факт, как при этом направлены силовые линии электрического поля…
«А»: Вот она — моя награда за потраченные труды! Совершенно верно!
Иначе говоря — антенна есть инструмент для преобразования переменных напряжения и тока в энергию электромагнитного поля, способную свободно распространяться в пространстве!
«Н»: А вот чего я, дружище, не могу понять… Все-таки, почему порождаемое вокруг антенны электромагнитное поле не просто циркулирует, а способно как-бы «оторваться» и унестись навсегда?
«А»: Браво, Незнайкин! Ты задал сейчас очень глубокий вопрос! Недавно мы беседовали на эту тему со Спецом! Это была интересная беседа. Действительно, ведь токи в той же антенне имеют вполне обратимый характер.
То вверх, то вниз, то они вообще равны нулю… Электромагнитное поле могло бы тоже циркулировать, то распространяясь в пространстве ОТ антенны в один из полупериодов, то стремясь К антенне в другой полупериод…
«Н»: А как думает Спец?
«А»: Он сказал, что категорического, строгого объяснения этому факту — не существует!
Но мы должны благодарить Бога и Природу за то, что электромагнитное поле в виде электромагнитных волн способно покидать антенну и уноситься в бесконечность!
Именно этот эффект, по большому счету, делает возможной не только радиосвязь, но и саму жизнь на Земле!
А возможно и вообще во Вселенной!
«Н»: Даже вот так вот!?
«А»: Даже вот так вот! Но продолжим наши игры! Ты, безусловно, слышал, что «покинув» передающую антенну, электромагнитные волны СО СКОРОСТЬЮ СВЕТА распространяются в пространстве! Если передающая антенна является ИЗОТРОПНОЙ, то интенсивность электромагнитной энергии уменьшается ОБРАТНО ПРОПОРЦИОНАЛЬНО КВАДРАТУ РАССТОЯНИЯ!
