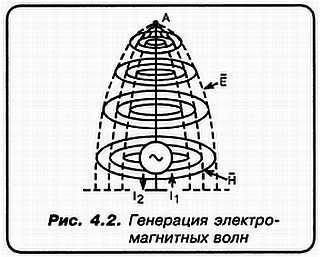

Но заметьте, что в приборе Попова применяется и ЗАЗЕМЛЕНИЕ!
«А»: Я где-то читал, что приемник Попова называли «грозоотметчик»?

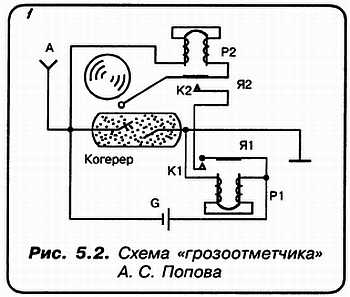

«С»: Это сам Попов так его назвал! С подключением наружной антенны удалось регистрировать грозы на расстояниях до 30 километров. Вот это устройство, а мы уже разобрали принцип его действия, А. С. Попов и продемонстрировал 7 мая 1895 года на заседании Русского Императорского физико-химического общества!
В дальнейшем было обнаружено, что КОГЕРЕР обладает детекторным эффектом, а для приема с 1899 г. стали использовать головные телефоны.
Собственный генератор получил наименование — ГЕТЕРОДИН. А сам приемник получил название — ГЕТЕРОДИННЫЙ.
25 октября 1906 года американский инженер Ли де Форест подал заявку на выдачу ему патента. Речь в нем шла о знаменитом «АУДИОНЕ»! То есть о трехэлектродной вакуумной лампе-усилителе! Хотя, если говорить строго, первые «аудионы» усиливали амплитуду входного напряжения меньше, чем в два раза! Шесть лет тяжких трудов ушло на то, чтобы «аудион» стал действительно усилителем!
В 1912 г майор — американец Эдвин Армстронг создал на основе «аудиона» электронный генератор незатухающих одночастотных колебаний. Я подчеркиваю — ОДНОЧАСТОТНЫХ!

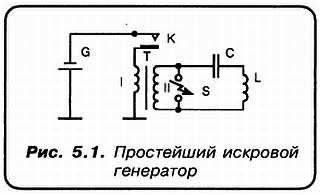

«А»: Это потому, что искровые передатчики (генераторы) не обладали этим свойством?
«С»: Да, искровая техника этим свойством не обладала! Там можно было говорить только о некотором спектре частот!
Итак, генераторы Армстронга, а также Фореста и Александра Мейснера позволили получать чистые непрерывные синусоидальные сигналы! Вот схема лампового автогенератора на рис. 5.3.
«Н»: На схеме колебательного контура показан конденсатор со стрелкой! Это значит — переменный?
«А»: Мы, Незнайкин, ещё будем говорить на этот счет подробно! А что означает двойная стрелка между катушками, ты понимаешь?
«Н»: Не совсем, если честно!
«А»: А между тем это символизирует, что взаимное расположение этих обмоток можно изменять механическим регулированием!..
«С»: Ну что, идем дальше? В 1915 г. появились электронные лампы с высоким вакуумом. Эти лампы обеспечили возможность создания не только генераторов незатухающих колебаний, но также и усилителей слабых сигналов!
Поэтому в практику прочно вошли так называемые ПРИЕМНИКИ ПРЯМОГО УСИЛЕНИЯ. Но еще прежде них — ДЕТЕКТОРНЫЕ. Эго я рассказываю прежде всего для тебя, Незнайкин!
«Н»: Спасибо, большое спасибо!.. Но если бы к тому же я ясно представлял себе, что такое вообще ДЕТЕКТОРНЫЙ приемник!?..
«С»: Дорогой Аматор! Так вы не рассматривали процессы детектирования?…
«А»: Так судьба сложилась!.. Мы просто не успели этого сделать!
«С»: Но обойти этот вопрос молчанием мы не можем!
«Н»: Но как бы там ни было, КОГЕРЕР для этого сейчас уже не
«С»: КОГЕРЕР ушел в историю! Но, как говорится, «король умер — да здравствует король!» Вместо КОГЕРЕРА в современной радиотехнике используется КОГЕ…РЕНТНЫЙ ДЕТЕКТОР!
«Н»: Расскажите сначала об обычном!
«С»: «Вы просите песен? Их есть у меня!» А ну-ка, скажите мне, какой спектр или лучше диапазон частот занимает обыкновенная человеческая речь?
«Н»: Я где-то слышал, что диапазон воспринимаемых человеческим ухом частот лежит в пределах от 16 до 20000 герц!
«А»: А обыкновенная речь (не музыка) ограничена диапазоном 150—4500 герц! Я не слишком ошибся?
«С»: Не слишком!.. Некоторые исследователи, кстати, считают, что диапазон воспринимаемых верхних частот простирается до 30 кГц! Однако понятно, что эти частоты сами по себе в «эфир» с помощью антенн приемлемых размеров переданы быть не могут! Поэтому для технического решения подобных задач используется МОДУЛЯЦИЯ. А что это такое, видно на примере так называемой АМПЛИТУДНОЙ МОДУЛЯЦИИ (см. рис. 5.4).
Вопросы к иллюстрирующим этот термин рисункам имеются?
«А»: У меня — нет! А у тебя Незнайкин?
«Н»: Только один! Высокая частота может быть любой?
«С»: В принципе, да! Но показанная здесь АМПЛИТУДНАЯ модуляция (или AM) применяется только в диапазонах ДВ, СВ и КВ!
Поскольку считается самой примитивной и помехонеустойчивой. Например, в диапазоне УКВ применяется более совершенная, ЧАСТОТНАЯ МОДУЛЯЦИЯ!
«Н»: А на рисунке ее можно изобразить?
«С»: Без проблем! Да вот она на рис. 5.5.
«Н»: То есть в этом случае непостоянна именно частота сигнала?
«С»: Конечно, при том, что амплитуда сигнала сохраняет свою величину! Имеются значительно более совершенные виды модуляции.
Например, ИМПУЛЬСНАЯ, ФАЗОВАЯ, ИМПУЛЬСНО-ЧАСТОТНАЯ и т. д. Но при всем, при том — в области длинных, средних и коротких волн для радиовещания применяется и будет применяться еще долго ИМЕННО ЭТА, такая «плохая» и «устаревшая» АМПЛИТУДНАЯ МОДУЛЯЦИЯ!
«А»: Казалось бы, если уж она такая «плохая», то смените ее на другую — «хорошую» да и дело с концом!
«С»: Это уже давно пытаются сделать! Вот, например, еще в 1915 г. Джон Карсон изобрел ОДНОПОЛОСНУЮ МОДУЛЯЦИЮ, которая экономила и мощность, и полосу частот.
Любопытно, что однополосная модуляция (или SSB) появилась как практическое следствие математического анализа модулированной несущей!
Но прежде, чем говорить об SSB или, например, частотной модуляции, давайте вернемся к вопросам детектирования!
