КВ-приемник мирового уровня? Это очень просто!
Шрифт:

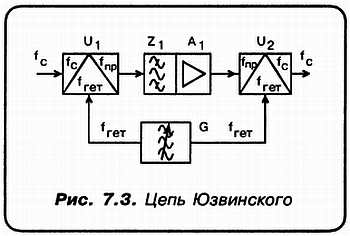

«А»: То есть следует самым тщательным образом «вылизывать» форму сигнала гетеродина?
«С»: Именно так! Поскольку, хотя и незначительно, тепловой шум по амплитуде и фазе МОДУЛИРУЕТ напряжение гетеродина. При этом, ЧЕМ ВЫШЕ ДОБРОТНОСТЬ КОНТУРА гетеродина, тем меньше амплитуда его спектрального «мусора»!
А вот еще один неприятный случай! Представьте себе, что вблизи от вашей частоты настройки находится мощный сигнал АМ-станции, содержащий и несущую, и боковые полосы. При детектировании его на выходе смесителя выделяются частоты модуляции. Причем, вращением ручки настройки (то есть изменением
Приемник работает в режиме ПРЯМОГО детектирования, т. е. — как детекторный!
ПЕРЕКРЕСТНАЯ МОДУЛЯЦИЯ поясняется тем, что мощная помеха детектируется в высокочастотных каскадах! При этом продетектированный сигнал ИЗМЕНЯЕТ их коэффициент передачи, модулируя полезный сигнал.
Что касается ИНТЕРМОДУЛЯЦИОННЫХ помех, то они возникают при условии, что два ВНЕПОЛОСНЫХ сигнала fвп1 и fвп2 удовлетворяют следующему условию:
2fвп1 — fвп2 = f (частоте, попадающей в полосу пропускания приемника).
«А»: Уважаемый Спец, то что мы с Незнайкиным сейчас узнали, настолько нас обеспокоило, что может стоит составить своего рода «рецепт» как бороться со всем этим безобразием?
«С»: Я не против… Значит, во-первых… Шумовая модуляция. Основной способ борьбы с ней — это, как уже было подмечено, усердие и терпение при проектировании и изготовлении гетеродина! Во-вторых, перекрестные и интермодуляционные помехи… Ряд авторов-профессионалов предлагают рассмотреть следующую номограмму, характеризующую ЗАВИСИМОСТЬ УРОВНЯ ПОМЕХ ОТ НАПРЯЖЕНИЙ СИГНАЛОВ (рис. 7.5).
Здесь на горизонтали отложены напряжения полезных и мешающих сигналов на ВХОДЕ ПРИЕМНИКА, а по вертикали — напряжения сигналов на ВЫХОДЕ, приведенные ко входу. Те. поделенные на полный коэффициент усиления приемника — К0. Тогда прямая 1 соответствует полезному сигналу и имеет единичный наклон, поскольку напряжение сигнала на входе совпадает с приведенным выходным напряжением. Естественно, что такая зависимость будет наблюдаться в области не слишком больших сигналов.
Тогда, сняв реальную характеристику (амплитудную) радиочастотного тракта приемника, можно определить и уровень забития. Это произойдет, когда входное напряжение будет таким, что реальная характеристика ОТКЛОНЯЕТСЯ на 3 дБ от прямой 1.
«А»: А в чем на этой номограмме выражены уровни сигналов?
«С»: Уровни сигналов могут выражаться в микровольтах или децибелах. Используются также ОТНОСИТЕЛЬНЫЕ единицы измерения:
дБмкв — т. е. отношение НАПРЯЖЕНИЯ сигнала к одному микровольту, выраженное в децибелах, иначе — 20 lg(Uсигн/1 мкв),
и дБм — т. е. отношение МОЩНОСТИ сигнала к одному миливатту, также в децибелах — 10 lg(Pсигн/1
На рис. 7.5 приведены ТРИ шкалы, что облегчает перевод одних единиц в другие. Нижняя шкала (дБм) соответствует верхним только в том случае, если Rвх приемника равно 75 Ом! Для входного сопротивления 50 Ом к значениям шкалы дБм следует добавлять 2 дБ.
Если в смесителе присутствует нелинейность, из-за наличия в ВАХ (вольт-амперной характеристике) квадратичных членов возникают, как говорилось, перекрестные помехи. Причем, напряжение перекрестной помехи на выходе пропорционально КВАДРАТУ входного напряжения! Этот факт и характеризует линия 2! По графику всегда можно найти Кам как расстояние по горизонтали между прямыми 1 и 2 при заданном уровне полезного сигнала.
«А»: Получается, что на нашем рисунке определено значение Кам при уровне полезного сигнала 1 мкВ! Найденное значение будет соответствовать случаю 100 процентной модулированной помехи!
«С»: Верно! Но если брать коэффициент модуляции 30 процентов, то найденное значение надо увеличить в 3,3 раза, т. е. на 10 дБ.
Из номограммы также видно, что Кам…
«Н»: Простите, а что такое Кам?
«С»:Кам — это КОЭФФИЦИЕНТ ПОДАВЛЕНИЯ амплитудной модуляции, который сильно зависит от выбранного уровня сигнала!
Если в одинаковой степени уменьшать уровень и полезного сигнала, и помехи на входе, то при этом Кам — ВОЗРАСТАЕТ! Отсюда следует важнейший вывод! Можно даже сказать более образно — краеугольный камень в проектировании радиоприемников:
ПРИ ЛЮБОМ ТИПЕ СМЕСИТЕЛЯ УВЕЛИЧЕНИЕ ЧУВСТВИТЕЛЬНОСТИ СО ВХОДА СМЕСИТЕЛЯ ОДНОВРЕМЕННО УВЕЛИЧИВАЕТ РЕАЛЬНУЮ СЕЛЕКТИВНОСТЬ!
Вот почему в структурной схеме приемника Роде применен аттенюатор!
«А»: Если я правильно понял, уменьшая напряжение ВСЕХ сигналов на входе — и полезных, и мешающих в два раза (6 дБ), мы уменьшаем полезный сигнал на выходе тоже в два раза. А перекрестная помеха на выходе при этом УМЕНЬШАЕТСЯ В ЧЕТЫРЕ РАЗА!?
«С»: Ты всегда все быстро схватываешь! Но помни, что главным средством повышения реальной селективности остается улучшение качества смесителей!
Поскольку с улучшением параметров смесителя линия 2 сдвигается ВПРАВО!
«Н»: А что интермодуляционные Помехи?
«С»: Это уже, так называемые, помехи третьего порядка. То есть напряжение помехи на выходе приемника пропорционально КУБУ ВХОДНОГО НАПРЯЖЕНИЯ ИНТЕРФЕРИРУЮЩИХ СИГНАЛОВ! Что и представлено зависимостью 3.
Откуда следует, что для снижения помех этого вида повышение чувствительности со входа смесителя и применение аттенюатора на входе приемника — еще более эффективны!
