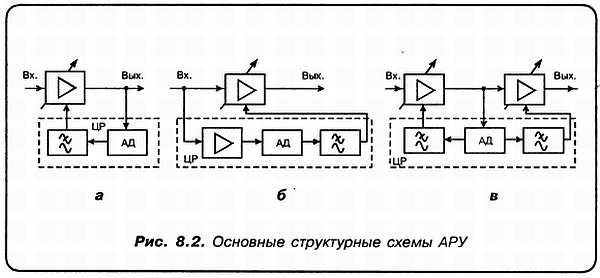

КВ-приемник мирового уровня? Это очень просто!
Шрифт:

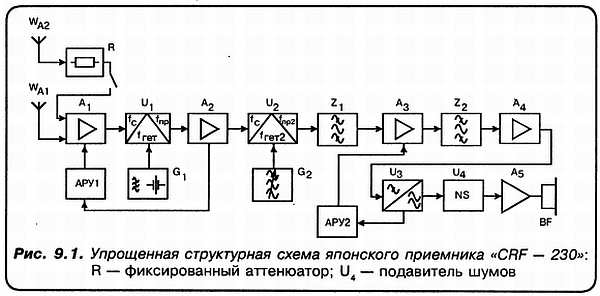

«С»: Обязательно! Значение первой промежуточной частоты — 40,455 МГц!
В качестве гетеродина используется синтезатор. Его стандартный шаг частоты в модели 1792 — 10 Гц и 1 Гц. А в модели 6790 — только 1 Гц!
Мне еще хотелось бы отметить вот что. Вместо обычного переключателя, задающего быструю или медленную скорость перестройки частоты, в приемниках использована оптическая система контроля положения оси, вращаемой ручкой настройки.
Но в этих KB-приемниках есть возможности, о которых ранее слышать не приходилось. Например, в определенных случаях потребовалось последовательное подключение фильтров ПЧ… не в обычном
«А»: Один момент!.. Получается, что приемники фирмы RACAL используют какие-то принципы автоматического варьирования структурной схемой?
«С: Да, дополнительная подпрограмма может настроить приемник на внутренний сигнал известной частоты, после чего микропроцессор производит анализ характеристик КАЖДОГО фильтра в полосе пропускания и запоминает эту информацию!
Следовательно, сами фильтры на плате могут быть установлены в ПРОИЗВОЛЬНОМ ПОРЯДКЕ и тем не менее допустим их последовательный выбор с передней панели! Высокая линейность и широкий динамический диапазон входных ВЧ каскадов предотвращает модуляцию слабого принимаемого сигнала мощной помехой!
«А»: А есть ли какая-нибудь информация о ВЧ-тракте?
«С»: Известно, что в этих приемниках использован балансный ключевой смеситель, который обеспечивает линейное переключение при уровне входных сигналов до сотен милливольт и требует напряжения от гетеродина в несколько вольт!
«А»: Все вышесказанное характерно для радиовещательных и специальных приемников в одинаковой степени?
«С»: Во всяком случае, в последние 10–15 лет наметилась и развивается тенденция приближения параметров радиовещательных приемников высокого класса к специализированным профессиональным.
«А»: Остался, как я понимаю, только один туманный вопрос. А именно — что представляет собой СИНТЕЗАТОР ЧАСТОТЫ?
«С»: Ну, что такое собственно синтезатор частоты мы сейчас выясним…
В тех случаях, когда в приемниках требуется исключительно стабильный, но в то же время перестраиваемый в широком диапазоне гетеродин, создание высококачественного ГПД (генератора плавного диапазона) является технической проблемой!
По этой причине задача решается путем формирования дискретного множества частот, как говорят в вузовских учебниках по радиотехнике, КОГЕРЕНТНЫХ С ЧАСТОТОЙ ОДНОГО ВЫСОКОСТАБИЛЬНОГО ОПОРНОГО КОЛЕБАНИЯ!
При разработке гетеродинов на основе синтезаторов частот используется цифровой метод формирования и стабилизации сеток частот.
«А»: Что может представлять собой структурная схема цифрового синтезатора частот?
«С»: Перед вами, мои юные друзья, упрощенная структурная схема цифрового синтезатора частоты (рис. 9.2).
Работа синтезатора частоты осуществляется следующим образом. Частота опорного кварцевого генератора ОГ понижается в цифровом делителе ЦД1 до частоты fоп и подается на фазовый детектор ФД. На другой его вход подводится напряжение от управляемого генератора УГ, частота которого понижается в цифровом делителе ЦД2 в Кцд2 раз!
Переменный
Должен сказать, что есть достаточно большое количество схем СЧ. Ведущие в техническом отношении страны наладили выпуск синтезаторов частоты в виде интегральных схем, сочетающих в себе все необходимые функции.
«А»: А у нас, если я верно понял, есть только один выход — клепать СЧ из дискретных деталей?
«С»: Ты недалек от истины, или, как сказал бы Васйсуалий Лоханкин, от «сермяжной правды жизни»!
«Н»: А какую-нибудь конкретную реализацию СЧ Вы могли бы привести?
«С»: Ты полагаешь, что тебе от этого станет легче? Тогда учти следующее обстоятельство. Несмотря на то, что к настоящему времени предложено множество схем прямого и косвенного синтеза частот, тем не менее большинство из них не обеспечивает необходимые шумовые и спектральные параметры гетеродина.
Те же, которые обеспечивают, базируются на использовании дефицитных иностранных микросхем! Но все же одну структурную схему синтезатора, которая используется в ряде промышленных конструкций, я приведу.
«Н»: А этот синтезатор годится для приемников с «преобразованием вверх»?
«С»: А как же иначе? Изображенный ниже синтезатор, предназначен для перекрытия тридцати сегментов шириной 1 МГц в диапазоне 45,5—75,5 МГц, при первой ПЧ равной 45,5 МГц! Такой синтезатор использован, например, в КВ-приемнике, разработанном RC2AM (рис. 9.3).
В этом синтезаторе используется кварцевый генератор на 46 МГц, плавный гетеродин, перекрывающий диапазоны 6,5–5,5 МГц, а также ГУН (генератор управляемый напряжением), работающий в диапазоне 45,5—75,5 МГц.
Сигнал ГПД смешивается с сигналом 46 МГц, в результате чего выделяется полоса частот 39,5—40,5 МГц, которая, смешиваясь с частотой ГУН, дает частоту, лежащую в диапазоне 6—35 МГц. Устанавливая коэффициент деления делителя частоты в пределах от 6 до 35, добиваются, чтобы при работе генератора, управляемого напряжением, в нужном диапазоне частота сигнала на выходе делителя была 1 МГц, на которой и происходит захват и удержание частоты петлей фазовой автоподстройки, включающей фазовый детектор и интегратор. На второй вход ФД подается опорный сигнал 1 МГц!
«А»: Но ведь изготовить подобный синтезатор в домашних условиях — это гигантский труд!
«С»: Совершенно верно! И я даже сказал бы — Сизифов труд! Поскольку шумовые характеристики этого синтезатора все равно оставляют желать лучшего!
«Н»: Так получается, не изготовив высококачественного синтезатора, мы не смогли бы построить приемник с преобразованием «вверх»?!
«С»: Выше головы, парни! Все вовсе не так плохо! Пока на рынках появятся доступные синтезаторы частоты в интегральном исполнении, высококачественные ГПД еще послужат верой и правдой, в том числе и в приемниках с преобразованием «вверх»!
