Легкие крейсера Италии. Часть I. 1932-1945 гг. Крейсера типа “Бартоломео Коллеони” и “Луиджи Кадорна”
Шрифт:
“Кондотьери” типа “А”
Водоизмещение. "Альберто дм Джуссано’'. 5280 т (стандартное). 7860 т (в полном грузу без мин). 7972 т (в полном грузу с минами на борту). "Альберико да Барбиано” 5328 т (стандартное), 7908 т (в полном грузу без мин), 8011 т (в полном грузу с минами на борту). "Бартоломео Коллеонн" 5184 т (стандартное), 7670 т (в полном грузу без мин), 7782 т (в полном грузу с минами на борту). "Джиованн Делле Банде Нере’' 5598 т (стандартное), 8040 т (в полном грузу без мин), 8152 т (в полном грузу с минами на борту). (По другим данным, водоизмещение крейсеров было следующим: 5150 (стандартное), 6954 т (боевое). (Whitley "Kreuzer im Zweiten Weltkrieg”, S. 150).
Размерения. Длина 169,32 м (наибольшая), 160 м (между перпендикулярами), 167,2 м (по ватерлинии). ширина 15.59 м. осадка 5.11 м (средняя), осадка при полном водоизмещении: “Ди Джуссано" – 5.84 м (нос), 5.72 (корма); "Да Барбиано” и “Коллеони" – 5.25 м (нос) 5.41 (корма); "Банде Нере" – 5,87 м (нос). 5,92 м (корма).
Итальянские проектировщики выбрали смешанную схему
Легкий крейсер “Бартоломео Коллеони”. 1932 г. (Теоретический чертеж корпуса)
Крейсера типа "Кондотьери” типа "А” были красивыми двухтрубными кораблями, с хорошо развитым полубаком. Он протягивался примерно до 1/3 длины корпуса. Форма носа была изогнутой, а в подводной части имелся небольшой таран. На палубе полубака находились две башни главного калибра. К башне № 2 были прикреплены параваны. Затем шли носовые надстройки, которые протягивались до конца первой трубы. Итальянские конструкторы применили оригинальное решение. В корму от башни № 2 в надстройке находился ангар для двух корабельных гидросамолетов. В него можно было попасть через две большие двери по бортам. Гидросамолеты к катапульте перевозились на тележке по рельсам. Над ангаром находились бронированная боевая рубка, визирные посты для универсального калибра, шифровальная каюта, радиорубка и прочие помещения.
Легкий крейсер "Бартоломео Коллеони" 1932 г. (Поперечные сечения)
Легкий крейсер “Бартоломео Коллеони". 1932 г. (Наружный вид, вид сверху и продольный разрез)

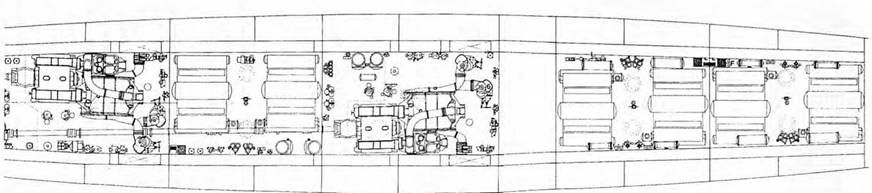

Легкий крейсер “Бартоломео Коллеони". (Схема расположения погребов кормовых башен главного калибра)
1 Помещение для кормового якоря. 2. Кладовая. 3. 5‹сде кладовую, 4 Ванная и гальюн офицеров. 5, Кладовая Фицерских чемоданов. 6 Румпельное отделение 7. Офицерские каюты 8 Погреб и кладовые. 9. Ахтерпик 10. Рулепривод. I 1. Кормовой шпиль. 12. Помещение рулевой машины 13 Балластные цистерны 14. Топливные цистерны :сле апреля 1936 г. цистерна котельной воды) 15. Кормо- ;;насосное отделение 16,24 Подбашенное отделение. ? Кормовой погреб боезапаса. 18. Каюта финансиста. 19. элеваторы подачи боезапаса. 20 Лебедка подачи. 21. Рефрижераторная камера 22. Топливо. 23. Помещение караула. Основа 5-м дальномера 26 Кормовой пост управления кораблем 27 Канцелярия артиллерийской боевой части ( с 1933 радиорубка). 28 Канцелярия адмирала (после Ыг канцелярия командира дивизиона). 29 Кладовая. 30. каюта для совещаний.31. Кубрик. 32. Вход в главную радиорубку 33 Электростанция 34. Кормовое машинное отделение 35 Основание турбин, конденсатора и зубчатой задачи 36. Масляные цистерны. 37 Ремонтная палуба. 38. Световые решетки. 39 Световой люк машинного отделения. 40 Бронированная крышка светового люка машинного отделения 41. Кран 42 Шлюпочная палуба. 43 Каюта командира. 44. Офицерский камбуз. 45. Кладовая электромеханической части. 46 дымоход котла № 6. 47. Дымоход котла №5. 48. Труба воздухозаборника кормового котельного деления (котлы № 5 и 6) 49. Вентилятор кормового котельного отделения. 50. Крышка и люк в машинное отделение. 51. Кормовое котельное отделение. 52. Мастерская. 53. Вспомогательное котельное отделение. 54. Проход в корабельную электростанцию. 55. Барбеты 100-мм орудий. 56. Платформа 100-мм орудий 57. Бронированные крышки световых люков машинного отделения. 58 Носовое машинное отделение. 59. Тренажер для заряжания. 60. Кладовая электромеханической боевой части. 61 Арсенал стрелкового оружия. 62. Проход в средний погреб боезапаса. 63. Средний погреб боезапаса 100-мм орудий. 64 Барбет 100-мм орудия 65. Дымоход котла № 4. 66. Дымоход котла № 3. 67. Воздуховод в среднее котельное отделение. 68 Центральное котельное отделение. 69.
Уровнем выше находился командно-дальномерный пост орудий главного калибра. За ним чуть выше находились походная каюта командира, каюта штурмана, рубка гидроакустика, еще выше рулевая и штурманские рубки и два небольших крыла мостика. На надстройке на высоте 17,5 м стояли два 90-см прожектора и командно-дальномерный пост артиллерии универсального калибра. Четырехногая мачта имела на высоте 26 метров еще один командно-дальномерный пост артиллерии главного калибра. Затем стояла первая труба. У ее кормовой оконечности находились две универсальных 100-мм установки, еще одна установка находилась на небольшой платформе перед второй трубой. Около трубы по бортам находились два торпедных аппарата. За второй дымовой трубой начиналась кормовая надстройка.
Легкий крейсер “Бартоломео Коллеони” (Схема расположения котельных и машинных отделений)
В ней находились корабельная канцелярия, адмиральские помещения, командирский салон и офицерская кают-компания. За второй дымовой трубой стояла грот-мачта, на которой был установлен кран для подъема гидросамолетов и шлюпок, Первоначально она была треногой, но из-за неудовлетворительной остойчивости корабля ее заменили на обычную. Над офицерской кают- компанией находился кормовой командно-дальномерный пост с 5-м дальномером. Но в 1933 г. его демонтировали, и там оставался только командно-дальномерный пост артиллерии универсального калибра.
Все 4 крейсера получили по две турбины типа “Беллуццо”. Каждая турбина состояла из одной турбины высокого давления, одной турбины низкого давления и турбины заднего хода. Пар для них вырабатывался 6 котлами типа "Ярроу”. располагавшимися в трех котельных отделениях. Два из них находились перед машинным отделением правого борта, а одно между машинным отделением правого и левого борта. Мощность механизмов равнялась 100 000 л.с. (по другим данным, 110 000 л.с.), скорость хода 38,5 уз. На испытаниях корабли показали следующие результаты: “Ди Джуссано" при водоизмещении 5700 т. мощности механизмов 102 088 л.с.. развил скорость хода 38.5 уз.. "Коллеони'' при водоизмещении 5450 т. мощность механизмов 119 177 л.с..
– 39,9 уз.. "Банде Нере" при водоизмещении 5670 т. мощности механизмов 101231 л.с., – 38.2 уз. “Да Барбиано" во время испытаний развил скорость 42,05 уз, при мощности механизмов 123479 л.с. Средняя его скорость составила 39.6 уз. В годы второй мировой войны крейсера могли развивать скорость 31-32 уз.
Легкий крейсер “Бартоломео Коллеони” (Схема расположения снарядов и зарядов в погребах кормовых башен главного калибра)
Запас топлива равнялся 1290 т (из них 1240 т можно было расходовать свободно, а 50 т являлись неприкосновенным запасом. На каждом корабле хранилось 41 т машинного масла. Дальность плавания в среднем равнялась 3800 миль со скоростью 18 уз, 970 миль со скоростью 36 (по другим данным. 38 уз). Расход топлива при всех работающих котлах, скорости 18 уз и водоизмещении 7700 т. составил 11 т в час. Во время стоянки -17 т в сутки.
Единого поста энергетики и живучести не было. Пост энергетики находился на второй палубе рядом со световым люком кормового машинного отделения, пост живучести над бронированной палубой, между шпангоутами 160 и 164. Имелось два вспомогательных посл а живучести, в них по боевой тревоге находилось по офицеру. Аварийными партиями командовали старшины.
Легкий крейсер “Бартоломео Коллеони" (Схема расположения минных рельсов и итальянская мина типа АЕ 145 образца 1925 г.)
