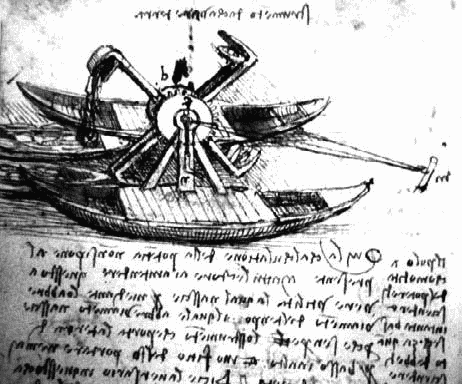

Леонардо да Винчи. Машина для очистки речного дна
К сожалению, у этой машины имелся серьезные недостаток: землечерпалка могла работать только на мелководье – потому как глубина очистки не превышала длины рычага. А если увеличить длину рычага – придется увеличить необходимое усилие для вращения барабана. К тому же при этом уменьшалась устойчивость машины. Возникает также вопрос: хватило бы мускульного усилия нескольких людей, чтобы одновременно приводить в действие землечерпалку и перемещать «катамаран»?
Однако
Для рытья нового канала Мастер придумал ковш с клапаном, который открывался на днище – совсем как у современного экскаватора. Однако опять перед Леонардо встала проблема двигателя: мощности человеческих рук не хватало, чтобы приводить в движение эти машины.
Экскаватор (кран для рытья каналов)
В чертежах Леонардо сохранилась еще одна машина для рытья каналов. Она была разработана в то время, когда он решал задачу, как сделать судоходной реку Арно. Эти работы велись по заказу Флорентийской республики, которой необходима была судоходная река, – в то время это был самый удобный и экономичный вид перевозки грузов.
Название «экскаватор» для этой машины весьма условно. Это скорее способный перемещаться кран для подъема и транспортировки за границы канала вынутого грунта, а не для рытья как такового. Подобная машина должна была облегчить труд землекопов. С ее помощью можно вырыть ров шириной 18 и длиной 6 метров, после чего ее необходимо переместить. Подъемный кран со штангами разной длины мог использоваться на нескольких уровнях, так что землю можно было вынимать одновременно – там, где канал только начинали рыть, и там, где рабочие уже дошли до нужной глубины. Стрелы крана поворачивались на 180° и перекрывали всю ширину канала.
Машина Леонардо передвигалась по двум направляющим (рельсам) с помощью лебедок и винтовой передачи, перемещающей каретку. Работала она так: землекопы наполняли ящик землей из траншеи, в то время как вторая бригада выгружала вынутую землю за пределами будущего канала. При этом нагружаемый и разгружаемый ящики были связаны одной веревкой. Придумка заключалась в чередовании бригад, занятых загрузкой и выгрузкой земли.
Возможно даже, что эта машина была построена и использовалась.

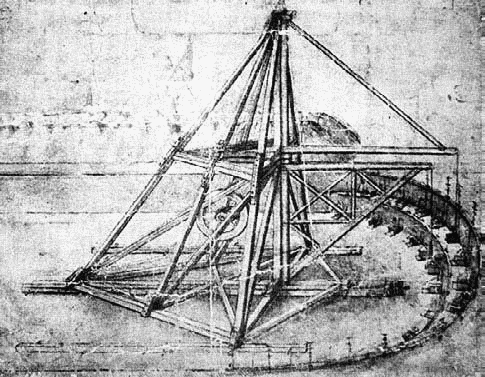

Леонардо да Винчи. Кран для рытья каналов (экскаватор)
Однако первое применение экскаваторов зафиксировали уже в тридцатых годах XIX века. Эту машину, которая передвигалась по железнодорожному полотну с помощью парового двигателя в 15 лошадиных сил и могла заменить поначалу пятьдесят рабочих, построил американский изобретатель Элиш Грейвс Отис. Этот прапрапрадед современных экскаваторов был снабжен ковшом объемом немногим более одного кубического метра и предназначался исключительно для выемки грунта.
Разборные мосты Леонардо
Это и есть те самые «легкие и прочные мосты», которые обещал Леонардо правителю Милана Лодовико Сфорца в своем «рекламном» письме. Такие сооружения без особого труда можно построить из доступных материалов – стволов растущих поблизости деревьев, их удобно перемещать с помощью канатов. Мосты предназначались для военных целей, чтобы облегчить форсирование рек. С помощью таких незамысловатых конструкций войска мог ли передвигаться быстро и незаметно. А всем известно, как важен в военной кампании фактор неожиданности. Этот мост кажется довольно неуклюжим на первый взгляд. Но проведенные опыты показали, что конструкция устойчива и вполне пригодна для переброски армии того времени.
В своих дневниках Леонардо записал, как именно стволы должны быть размещены и как они должны быть связаны друг с другом. Он также упоминает материалы, которые должны использоваться, и
Еще одна идея временного военного моста – это вращающийся однопролетный мост в форме параболы.
По замыслу Леонардо, подвижная часть моста крепилась канатами к вертикальному пилону [53] . В основании моста находилась опора, вокруг которой мост вращался. С двух сторон от моста помещались лебедки в виде барабана, насаженного на деревянный вал. В морском деле они называются кабестанами. Наверняка вы видели кабестаны в фильмах, когда моряки, горланя залихватскую песню, выбирают якорь.
53
Пилон – вертикальная опора, например моста, или столб, служащий одной из опор купола или крестового свода церкви и т. п., а также часть висячего или вантового моста в виде башни или портала, возвышающаяся над мостовым полотном и воспринимающая нагрузку от несущих поясов или вант.
При вращении лебедки на нее наматывается канат, соединенный через блок с мостом. Одна лебедка поворачивала мост так, что переправа прекращалась, вторая – приводила его в рабочее состояние, и мост соединял берега.

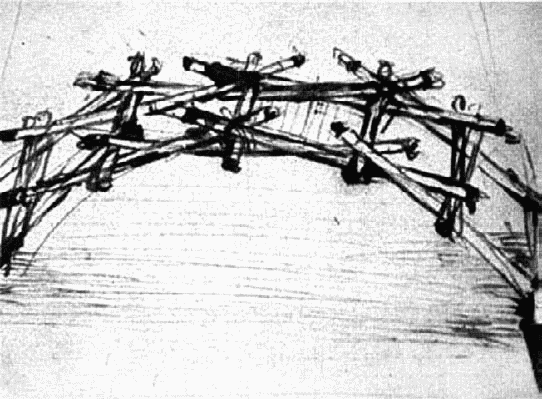

Леонардо да Винчи. Разборный мост
В обычном положении мост стоит на берегу. Чтобы обеспечить переправу, его вращают с помощью канатов и лебедки вокруг опоры. Внизу, под мостом, на коротком «плече» моста располагалась клеть, набитая камнями. Она служила противовесом при балансировке и опускании моста на противоположный берег. Такой мост прост в управлении и легко перемещается с одного места на другое.
На рисунке есть пометка Леонардо: «Очень легкий и все же крепкий мост, прост для перемещения, удобен для вылазок и преследования врага, по сравнению с другими мостами является безопасным и не может быть сожжен от огня сражений и легко разбирается и устанавливается».
Сейчас модель этого моста можно купить в магазине. Вот насколько идеи Леонардо вошли в нашу жизнь!

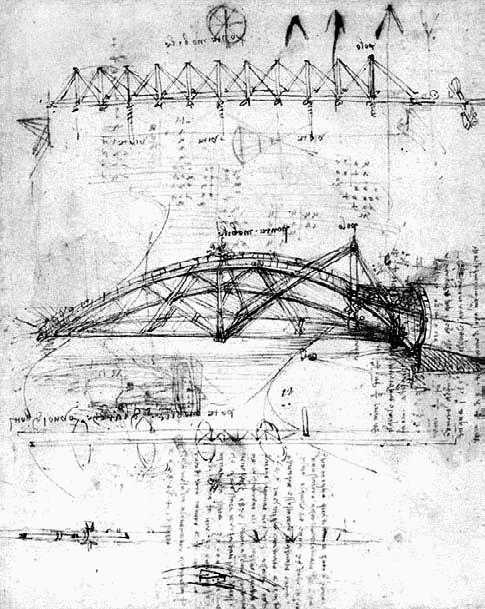

Леонардо да Винчи. Поворотный мост. Рисунок Леонардо, сделанный пером и чернилами, с пояснительными записями

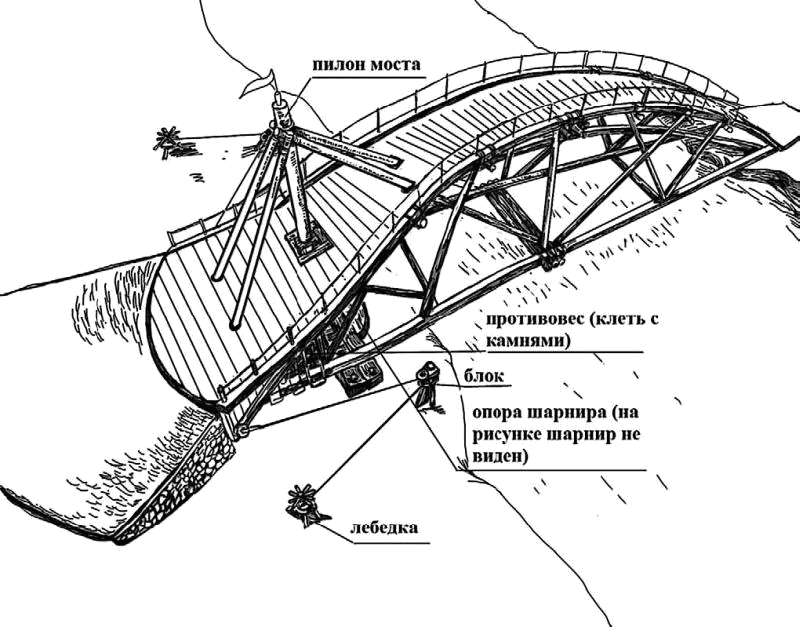

Реконструкция поворотного моста
В 1502 году да Винчи сделал чертеж самого амбициозного своего проекта в области мостостроения. Он придумал огромный однопролетный мост. Пролет над водой составлял 233 метра, а вся длина – порядка 350 метров. Ширина моста – 23,75 метра (Леонардо указывает размеры во флорентийских локтях, а не метрах, разумеется, – метрической системы во времена да Винчи еще не существовало). Построить это грандиозное сооружение Леонардо предлагал турецкому султану Баязиду II. Огромный мост должен был обеспечить переправу через пролив Босфор в месте, которое называется Золотой Рог. Этот мост должен был соединить Галату – предместье Константинополя, где жило много генуэзцев, со Стамбулом. Флорентийцы поддерживали в те годы с турками дружеские отношения. В письме к султану Леонардо писал: «Я слышал, что ты имеешь намерение соорудить мост из Галаты в Стамбул, но что ты не соорудил его из-за отсутствия знающего мастера». Под мостом Леонардо могли свободно проплывать парусные суда. Сами понимаете, мост в то время так и не был построен, первый (понтонный) мост через пролив появился лишь в 1836 году.
