Линейные корабли ’’Дюнкерк” и ’’Страсбург”
Шрифт:
Строительство "Дюнкерка" французский парламент утвердил 19 июля 1931 года, хотя и сильно возражал против этого. Сразу же из-за сокращения ассигнований постройку пришлось отложить. "Сухопутные" парламентарии никак не могли понять, почему для противодействия находящимся в постройке немецким 10000-Тонным кораблям нужен линкор с в два с половиной раза большим водоизмещением и почему правительство не хочет дождаться намеченной на 1932 год конференции по разоружению. И только в декабре после больших дебатов необходимые ассигнования были выделены. Зато в 1934 году, когда Муссолини объявил о закладке двух новых итальянских линкоров, средства на второй корабль, названный "Страсбургом", выделили без промедления, хотя жаркие дебаты на заседании парламента длились весь день и всю ночь. "Страсбург" ("Strasbourg") должен был стать практически однотипным "Дюнкерку", но изучение броневой защиты показало, что толщину главного пояса следует увеличить. В конце концов 2 января 1935 года Франция, последовав примеру
"Дюнкерк" и "Страсбург" по разному назывались в различных кругах: и линкорами, и линейными крейсерами, в парламенте о них часто говорилось как о броненосных кораблях или броненосных крейсерах. Но французский флот вседа гордо именовал их линкорами. Хотя, справедливости ради, их из-за недостаточной толщины главного пояса по сравнению с линкорами более поздней постройки с большим правом следовало называть линейными крейсерами.
"Дюнкерк", ставший первым крупным французским кораблем, построенным после первой мировой войны, был заложен на военно-морской верфи Бреста 24 декабря 1932 года. Поскольку док Салу был слишком мал для 209-метрового корпуса (полная длина достигала 215,1 м), корабль строили без носовой оконечности. И только после спуска 2 октября 1935 года, когда корабль перевели в сухой док Ланинон, отсутствующую часть носа прикрепили на место. Предварительно корабль сдали флоту I февраля 1936 года, а окончательные приёмные испытания провели в мае.
"Страсбург" строили совместно две верфи в Сен-Назере-Пенойё и Шантье де Луар. Киль был заложен 25 ноября 1934 года, а спуск состоялся 12 декабря 1936 года. Для окончательного оборудования, укомплектования и проведения испытаний корабль перевели в Брест, а вступил он в строй действующего флота в начале 1939 года.
Описание конструкции
Корпус
Одно из главных отличий новых кораблей по сравнению с линкорами первой мировой войны заключалось в более тщательном подходе к проектированию корпуса. Желание иметь высокую скорость, отличную мореходность и гарантированную прочность набора при любом состоянии моря привело к относительному удлинению корпуса, увеличению высоты борга и более. научному выбору обводов. Широко использовались испытания моделей в бассейне и сложные математические расчеты, позволявшие конструкторам определить оптимальное сочегание формы и относительных размерений в подводной части корпуса с точки зрения получения максимальной скорости при наименьшей мощности. Для уменьшения гидродинамического сопротивления в носовой подводной части "Дюнкерка" появился буль, а расположение листов наружной обшивки внахлест свели к минимуму. Большим шагом вперед оказалось и внедрение электросварки, что позволяло не только ускорить постройку, но и получить, по сравнению с традиционной клёпкой, ощутимую экономию в весе. На этих кораблях количество сварных конструкций с использованием электродов из нержавеющей стали было гораздо больше, чем на любом предыдущем боевом корабле. Причем сварка применялась не только во второстепенных местах, но и в элементах продольного набора, противоторпедных и поперечных переборках.
Система набора, как и на большинстве линкоров того времени, являлась сочетанием поперечных и продольных связей. Поперечный набор ограничивался броневыми палубами, а бортовая обшивка являлась комбинацией обеих систем. Весь остальной набор, включая несущую (главную) палубу и двойное дно, был продольным, чтобы получить ещё большую экономию веса. В подводной части между шпангоутами для усиления .внешней обшивки против действия нагрузок взрыва устанавливались небольшие продольные балки, Такая конструкция, ставшая типичной для последних французских линкоров, была разработана на основе опытов со взрывами, проводившихся над секциями, моделировавшими "Дюнкерк".
Да и внешне корпус "Дюнкерка" сильно отличался от предыдущих французских кораблей с их тупыми форштевнями, длинным полубаком, доходящим до кормовой башни и строго горизонтальными палубами. На нём появился довольно заметный подъём верхней палубы к носу, спардек, а форштевень получил изящный наклон вперёд – так называемый "клиперский нос".
Защита
Бронирование линкоров традиционно рассчитывалось на противостояние орудиям, равным по калибру его главной батарее. Линейные же крейсера получали защиту на основе широко варьирующихся требований: от защиты, практически соответствующей таковой у линкоров, до чисто "крейсерской", способной противостоять .только 203-мм снарядам. В начале дредноутной эры главным показателем мощи защиты служила толщина главного броневого пояса, поскольку относительно небольшие
Концепция зоны неуязвимости вооружила конструкторов полезным аналитическим средством для определения наиболее эффективных путей улучшения броневой защиты. Французы хотели добиться наилучшей возможной защиты и, в целом, преуспели в этом – на нее было отведено 34,59%. водоизмещения на испытаниях, равного 32500 т. В проекте "Дюнкерка" зона неуязвимости рассчитывалась для 280-мм немецких снарядов на дистанциях от 16600 до 28300 м при угле цели 90°. У "Страсбурга" она получилась намного шире-от 12900 до 28400 м.

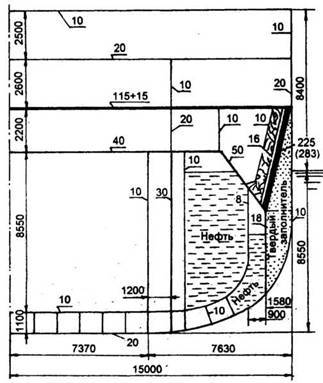

Мидель-шпангоут "Дюнкерка" (размеры а мм)
В эпоху дредноутов бортовая броня, главное средство защиты от снарядов, устанавливалась вертикально на внешней обшивке корпуса и подкреплялась скосом главной броневой палубы. Но в конце мировой войны на некоторых кораблях применили наклонную наружу (верхней кромкой) броню, чтобы увеличить её эффективную толщину за счет увеличения вероятности рикошетирования снаряда. К тому же снаряд, попавший в броневую плиту под более острым углом встречал на своём пути и большую толщину.
На этих кораблях применили модифицированную систему защиты, состоящую из внутреннего 126-метрового наклонного броневого пояса, замкнутого двумя броневыми палубами, нижняя из которых была карапасной. С точки зрения весовых затрат такая схема уже не считалась оптимальной. Подкрепление пояса скосом бронепалубы и наличие двух броневых палуб, образующих с поясом "броневой ящик", были французскими изобретениями почти полувековой давности, поэтому отказаться от них, наверное, французам было не просто. Во время разработки проекта предметом тщательных исследований явились только толщина и расположение бортовой брони. После обсуждения достоинств вертикальных и наклонных плит главного пояса, наконец, решили, что последние должны состоять из 225-мм брони "класса А" и иметь наклон наружу 11,3°. Защиту "Страсбурга", строившегося на три года позже, усилили, доведя толщину пояса до 283 мм. Также увеличили толщину брони башен ГК, барбетов, носового и кормового траверзов. Все это позволило уменьшить дисбаланс между наступательными и оборонительными характеристиками.
Пояс набирался из л(лит шириной 5,75 м, установленных на 16-мм подложке из стали специальной закалки (STS – Special Treatment Steel). Техническая Служба Кораблестроения хотела применить 20- градусный наклон, но оказалось, что в таком случае возникают большие трудности с размещением самого пояса внутри корпуса и его сопряжением со скосом нижней броневой палубы, усиливавшим вертикальную защиту. Поскольку французы считали, что при прохождении пояса снаряд, как правило разрушается, 50-мм.брони было достаточно, чтобы сдержать его осколки. Тем более, что принятый наклон придавал поясу "Дюнкерка" сопротивляемость 283-мм вертикальной брони, а поясу "Страсбурга"-340-мм. В 2,1 м от под ватерлинией пояс начинал утоньшаться до 125 мм (до 141 мм на "Страсбурге") в месте смыкания со скосом палубы. Это не влекло серьёзной опасности, поскольку снаряд при попадании в воду терял часть своей энергии и его пробивающая способность значительно падала.
Хот# применение наклонной внутренней брони оставляло обшивку борта в районе ватерлинии без защиты, такая система увеличивала вероятность рикошетирования снаряда и повышала эффективность брони при сокращении веса. А возможные затопления внешних от пояса отсеков при пробитии обшивки устранялись за счет заполнения этих отсеков водовыталкивающим материалом. И здесь французы остались верны старой традиции. Ведь именно с их "подачи" в конце XIX века для защитыборта по ватерлинии стали использовать небольшие отсеки-коффердамы, заполненные целлюлозой. По замыслу конструкторов целлюлоза при попадании в отсек воды должна была разбухать и закрывать пробоину. Жизнь показала полную несостоятельность такой идеи, но сказать что-либо определенное про новый водовыталкивающий материал "Ebonite Mousse" сейчас сложно – его эффективность в бою так и не была проверена. Кроме французов, его планировали применить, только немцы в системах ПТЗ .своих так и не заложенных линейных крейсеров типа "О".
