Линейные корабли ’’Дюнкерк” и ’’Страсбург”
Шрифт:
Французские конструкторы решили использовать высокотемпературные котлы с умеренно высоким давлением пара и турбины системы Парсонса производства фирмы Электро-Механик, соединенные с четырьмя гребными валами через одноступенчатый редуктор. Шесть котлов типа Индре имели три коллектора, центральную систему трубок с двумя форсунками и подогревателями воздуха. Проектные параметры пара: давление 27 кг/см2 и температура 350°С.
Расположение механизмов значительно отличалось от предыдущих проектов. При ограничениях по длине и водоизмещению энергетическая установка (ЭУ) получилась очень компактной. Небольшое число котлов и наличие эффективной ПТЗ позволили разместить главные механизмы всего в пяти отсеках общей длиной
Проектная дальность плавания "Дюнкерка" должна была равняться 15000 миль при крейсерской скорости 15 узлов. Фактическая же по результатам испытаний при номинальном запасе топлива 5775 т составила 3730 миль на скорости 31 узел или 16416 миль на 17 узлах. Поскольку испытания проводились при чистом днище, в тихую погоду и при благоприятном ветре, на службе эти цифры оказались меньше.
В мае 1936 года на испытаниях, проводимых верфью Бреста, "Дюнкерк" на 24-часовом пробеге показал среднюю мощность 52883 м.л.с. и скорость 25,3 узла. Более подробные данные предварительных испытаний: на 8-часовом пробеге с максимальной мощностью 30,07 уза при 114050 м.л.с. (расход топлива 1265 кг на милю), на 2-часовой форсировке 31,06 узла, 135585 м.л.с. (1548 кг/милю), пробег на крейсерской скорости 18,12 узла при мощности 15690 м.л.с. показал расход топлива 348 кг на милю.
После этих испытаний корабль поставили в сухой док, котлы и турбины подвергли тщательному осмотру. Позже на мерной миле Пенмарк-Гилвинек во время официальных приёмных испытаний "Дюнкерк" показал следующие результаты:
| Таблица 3 Результаты приемных испытаний “Дюнкерка” | |||||
|---|---|---|---|---|---|
| Длительность | 3 часа | 3 часа | 3 часа | 2 часа | 3 часа |
| Скорость, узлы | 17,31 | 20,68 | 25,24 | 28,30 | 30,38 |
| Мощность, м.л.с. | 13110 | 25190 | 52850 | 81540 | 113420 |
| Расход топлива, кг/миля | 352 | 480 | 740 | 1000 | 1362 |
| Дальность, миль | L6416 | 12039 | 7800 | 5775 | 4241 |
Дальности плавания в таблице даны для 5775- тоннцго запаса нефти. Поскольку на "Страсбурге" была установлена более тяжелая броня, для сохранений той же дальности, что и у "Дюнкерка" на нем запас топлива увеличили до 6045 т. Данные испытаний показывают, что эти Корабли для своих размеров имели прекрасную дальность и высокую скорость при относительно небольшой мощности. Всё это достигалось за счет прекрасных обводов и продуманной формы корпуса.
Французские кораблестроители пришли к выводу, что широкое применение электроэнергии и отказ от паровых, турбинных и гидроприводов для вспомогательных механизмов на новых кораблях окажется ещё одним путем экономии веса и пространства. При этом, например, оборудование для кладовых и холодильников можно было заказать тем предприятиям, которые выпускали такие системы для береговых
Каждая из 4-х подстанций, включая аварийную, была автономной. Однако ни одна из них не могла одновременно вырабатывать ток для бортовой сети и для башен ГК, поскольку это требовало специального последовательного подключения генераторов. Когда корабль вёл бой. из трёх главных подстанций две задействовались для выработки тока двух различных напряжений, а третья находилась в резерве.
Полная зависимость боеспособности этих кораблей от электроэнергии требовала дублирования проводки на случай повреждения кабелей в бою. Туннели для груб и кабелей проходили с обоих бортов от кормового 330-мм погреба до кормового 130-миллиметрового. Разводка кабелей на каждой палубе не зависела от сегей палубой выше или палубой ниже, также как сеть левого борта от сети правого борта. Места прохождения кабелей через переборки герметизировались. На случай повреждения систем проводки в бортовых туннелях в двойном дне имелась третья. Для помещений выше верхней палубы предусматривалась отдельная сеть.
Таким "Дюнкерк" вступил во вторую мировую войну (сентябрь 1939 года'

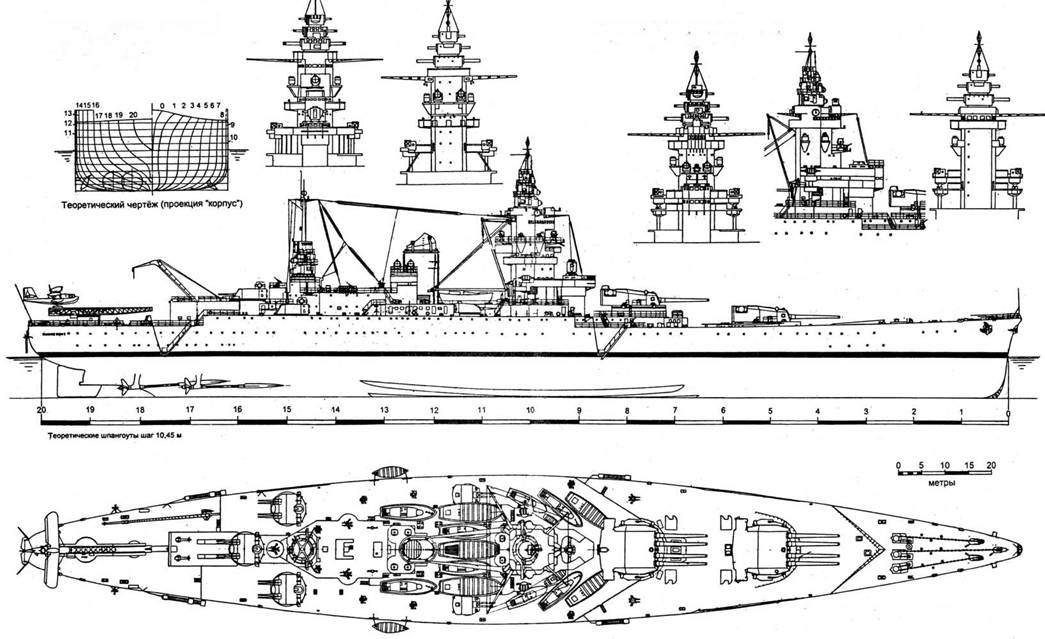

"Страсбург" внешне отличался от "Дюнкерка" формой носовой надстройки (в основном, наличием второго уровня мостика – флагманского).
Надстройки и отличия
Характерной особенностью этих кораблей являлась высокая башенноподобная носовая надстройка, увенчанная установленными друг на друге тремя директорами в башенках, которые вращались независимо вокруг общей оси. Верхний – зенитный директор 130-мм орудий нес на крыше небольшой флагшток. Внутри надстройки имелся лифт, доставлявший персонал к высоко расположенным боевым постам. Кормовая надстройка была гораздо меньше и несла наверху только две башенки директоров, а также небольшую рубку и грот-мачту.
Шлюпки располагались на палубе спардека по бокам носовой надстройки и за ней -этажом выше. Первые стояли на небольших тележках, перемещавшихся по рельсам в зону действия двух больших грузовых стрел, которые служили для спуска и подъёма шлюпок. Два небольших разъездных вельбота в мирное время висели на шлюпбалках спардека по бокам трубы.
"Дюнкерк" нес семь боевых прожекторов: три на уровне сигнального мостика носовой надстройки (один из них в носу по ДП) и четыре попарно с боков дымовой трубы. У "Страсбурга" их было шесть, из которых два находились на площадках впереди носовой надстройки (ниже, чем на первом), а четыре -так же у трубы.
Кроме упомянутых выше отличий, "Страсбург" имел двухуровневый мостик вокруг боевой рубки, сдвинутый вверх сигнальный мостик и визирные посты в отдельных спонсонах. На боевой рубке "Дюнкерка" стоял дополнительный 5-метровый дальномер в башенке, посередине высоты носовой надстройки проходил по всему её периметру штурманский мостик со штурманскими дальномерами, а визиры стояли на одном мостике с прожекторами. Но всё равно, особенно при беглом взгляде, отличить корабли друг от друга было трудно. Поэтому для облегчения идентификации в мирное время "Страсбург" нес на трубе одну белую полосу, а его систершип – две. Кстати, трубы после достройки на обоих кораблях имели почти плоские козырьки, но в 1938-39 годах их сменили более высокие и изогнутые назад.
