Линейные корабли Соединенных Штатов Америки. Часть II. Линкоры типов “New York”, “Oklahoma” и “Pennsylvania”

Мандель Александр Владимирович

Целями при стрельбе чаще всего служили специально разработанные и производившиеся стандартные буксируемые щиты различных типов, а также пирамидальные – дрейфующие. Крупнейший из них, прямоугольный по силуэту, имел размеры 42,7 на 12,2 метра и буксировался на специальном 52,5 м понтоне. Обычно этот тип щита использовался для имитации противника размерами от легкого крейсера и больше. Значительные размеры щита и понтона создавали дополнительную трудность, затрудняя маневры и облегчая тем самым пристрелку практикующимся кораблям, что однозначно оценивалось как недостаток. Можно было повысить “маневренность” щита, применив очень короткий буксирный трос, но тогда возрастала вероятность попадания в буксирующий корабль (обычно –

другой линкор, или эскадренный миноносец, или иногда морской буксир).

Из-за указанных проблем иногда практиковалась стрельба по “условной” цели – определенному участку поверхности моря, по площади аналогичному палубе “вражеского линкора” (как это имело место при описанной выше стрельбе “Nevada”). При этом такой "выделенный участок” по сценарию учений мог быть неподвижным или движущимся – в том числе совершающим различные “маневры”; на определенном (безопасном) расстоянии от него шел корабль, с борта которого наблюдались и оценивались результаты стрельбы. Иногда для этого также использовалось наблюдение с воздуха.

С начала 30-х годов в качестве целей часто использовались выведенные из боевого состава флота и переоборудованные под радиоуправление линкор “Utah” и эсминцы “Boggs” и “Lamberton”. Однако из- за высокой стоимости этих кораблей-целей стрельба по ним “на поражение” обычно не велась – радиоуправляемые корабли использовались как буксировщики мишеней (на коротком тросе), либо стрельба заведомо велась “на недолетах”.

В отличие от британского флота, традиционно полагавшегося на дальномеры совмещающего типа, и германского, полностью перешедшего на стереоскопические дальномеры, американский флот использовал оба типа дальномеров, полагая, что каждый из них обладает своими преимуществами. Стереоскопические были более точны, однако при наличии дымки или стрельбы “против солнца” совмещающие дальномеры зачастую давали лучшие результаты. В процессе учебных стрельб отрабатывалось ведение огня как по данным системы управления огнем, так и на случай ее выхода из строя с использованием прицелов и дальномеров самих башен. “Вводные” о выходе из строя определенных узлов и приборов управления огнем, либо всей системы, с переходом на самостоятельное управление были обычной практикой.

В случае “нормального” ведения огня (“центральной” стрельбы) – с использованием “верхних" дальномеров, визиров и аппаратуры ЦАП отрабатывалось несколько стандартных методик стрельбы. Корабли могли стрелять либо полными залпами, либо по очереди, носовой и кормовой группой башен, либо – в каждом залпе по одному орудию каждой башни. Первый метод обеспечивал максимальный вес залпа и поражающую мощь, два других – возможность быстрее корректировать огонь, выпуская залпы со значительно большей частотой.

До середины 30-х годов при ведении “центральной” стрельбы использовалась следующая методика. Наводчик у прицельной трубы верхнего визира наводил его на цель и старался удерживать ее в перекрестии (по крайней мере, чтобы при качке корабля перекрестие периодически “накрывало” цель). Дальномером замерялась дистанция, после чего эти данные автоматически передавались вниз – в ЦАП. После заряжания орудиям придавались – по данным ЦАП – необходимые углы горизонтальной и вертикальной наводки на цель, удерживаемую наводчиком, который по получении сигнала о готовности системы производил выстрел, нажимая на спусковой рычаг в момент, когда в процессе качки корабля перекрестие прицела оказывалось на цели (т.е. данные, выработанные ЦАП по исходным данным, максимально соответствовали действительности).

Темп стрельбы, таким образом, существенно зависел от периода бортовой качки корабля, а также, если стрельба велась на острых курсовых углах (“в нос” или “в корму”), и от периода килевой качки. При этом, если наводчик визира “пропускал” оптимальный момент для выстрела, необходимо было ждать следующего –

в соответствии с периодом качки, что не способствовало скорострельности. К тому же в штормовую погоду корабль мог занять оптимальное положение для выстрела, как приподнявшись на волне, так и “просев” в волну, и при этом начальная точка траектории снаряда (ствол орудия) оказывалась на разной высоте над уровнем воды, что вело к появлению дополнительной погрешности, т.к. эти данные использовались аппаратурой ЦАП для выработки углов наведения орудий.

Качка в направлении, перпендикулярном линии прицела (например, килевая качка при стрельбе “на борт”) приводила также к появлению “угла наклонения” между горизонтом и прямой, проходящей через цапфы орудия. Это также приводило к значительным погрешностям наведения, особенно горизонтального. Для устранения этого фактора был разработан специальный метод стрельбы, с использованием 2 визиров главного калибра. Между ними, аппаратурой ЦАП и орудиями в башнях имелась электрическая “цепь выстрела”, которая замыкалась только в случае, если у обоих визиров были нажаты спусковые крючки.

При стрельбе в свежую погоду – при заметной килевой качке наводчик одного из прицелов разворачивал его по направлению перпендикулярно линии стрельбы, т.е. параллельно цапфам орудий, и удерживал его в этом положении, глядя на “качающуюся” линию горизонта через прицельную трубу. Наводчик другого визира, как обычно, наводил его на цель и старался непрерывно удерживать на ней перекрестие прицела, и в этом умении и заключалась его квалификация. При этом спусковой крючок (педаль) его визира был все время нажат. Данные от этого визира (и дальномера) передавались в ЦАП, там вырабатывались данные для стрельбы и передавались в башни ГК. Когда орудия были заряжены и вся система готова к выстрелу, оператор первого визира (следивший за линией горизонта) выбирал момент, когда линия горизонта пересекалась перекрестием прицела, и в этот момент нажимал на свой спусковой крючок – цепь стрельбы замыкалась, и производился залп.

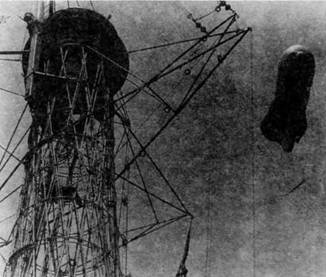

Пост для наблюдения за горизонтом и управления артиллерийским огнем, расположенный на топе решетчатой мачты одного из американских линкоров. Фото начала 1920-х гг.

Впоследствии визиры были модифицированы, получив по 2 прицельные трубы под прямым углом друг к другу, – теперь описанный метод, названный “Selective Cross-Roll”, мог практиковаться с использованием только одного – любого из 2-х визиров ГК.

Этот метод, однако, в определенном смысле все равно являлся полумерой. Кардинальным решением проблемы было бы обеспечение постоянной наводки орудий в выбранную точку путем их стабилизации, т.е. постоянном учете килевой и бортовой качки, без необходимости слежения за видимым горизонтом. Для решения этой задачи требовалась разработка гироскопических стабилизаторов с соответствующими исполнительными механизмами (приводами), обеспечивающими передачу “корректирующих” сигналов к орудиям “синхронно” с качкой корабля.

Такая аппаратура была разработана к середине 30-х годов и устанавливалась на линкоры, по мере прохождения ими очередных заводских ремонтов, с 193S года. Система имела определенные недостатки, и в частности, критиковалась недостаточная мощность приводов и определенное “запаздывание” компенсирующих сигналов, но в целом эффект от ее введения был, безусловно, положительным. Теперь не было необходимости ждать моментов, когда корабль при качке занимал горизонтальное положение – гиростабилизация обеспечивала постоянную наводку орудий в выбранную точку независимо от качки корабля, и таким образом орудия могли стрелять как только были заряжены.
