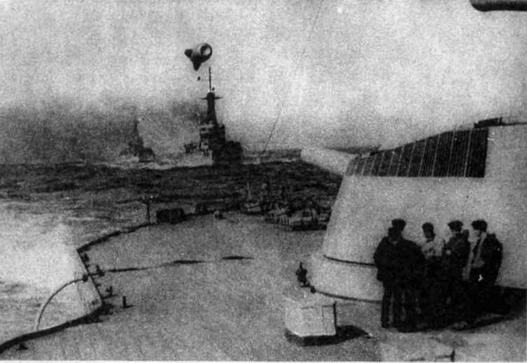

Боевая осадка[* Теоретически это средняя осадка между максимальной и минимальной.] линкоров типа "Куин Элизабет" равнялась 9,47 м, при этом броневой пояс на 1,85 м находился ниже ватерлинии. В остальном броневая защита новых линкоров походила на таковую линейных кораблей типа "Айрон Дьюк", но толщина палуб была меньше. Это было опасно, особенно при попаданиях снарядов с больших дистанций. Не случайно после Ютландского сражения над артиллерийскими погребами на промежуточной палубе у кораблей типа "Куин Элизабет" были уложены плиты из высокоэластичной стали толщиной 254 мм.

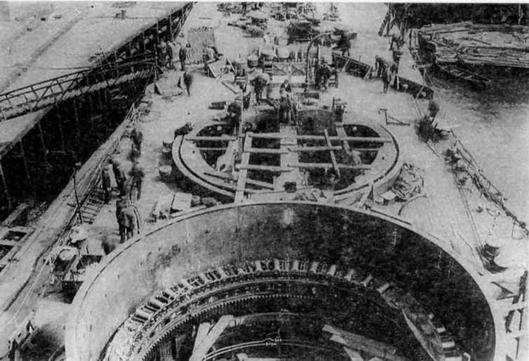

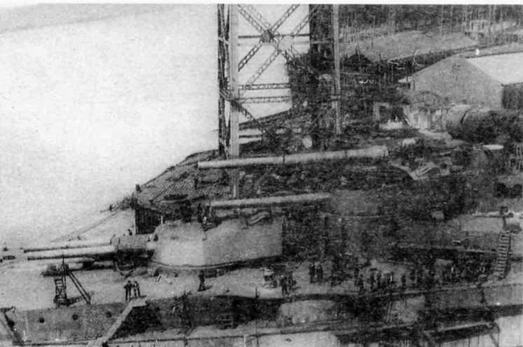

"Бархэм" у достроечной стенки. 17 мая 1915 г. (вверху) и 7 июня 1915
Подводная защита
Первоначальный проект предусматривал установку противоторпедных сетей, но в июле 1912 г. возникли серьезные сомнения в ее целесообразности, так как среди моряков преобладали высказывания против этого сложного и громоздкого средства защиты. Огонь артиллерии без труда повреждал или совсем разрушал противоторпедные сети, а это, в свою очередь, могло привести к повреждению казематных орудий и рулевых устройств. Установка стрел для сетей ослабляла бортовую броню, т. к. они были очень тяжелыми (около 120 т), а вероятность их использования расценивалась не высоко. В июле 1912 г. на борту корабля "Энчант- ресс" состоялось совещание, и в результате оживленной дискуссии при одном голосе против было решено исключить установку противоторпедных сетей.
Сэкономленный вес использовали для усиления внутренней защиты корпуса от мин и торпед. Эта защита состояла из двух продольных переборок толщиной 5,08 см, которые тянулись от носового до кормового торпедного отсека и от средней палубы до днища. Их оконечности замыкали поперечные переборки толщиной также 5,08 см, которые после Ютландского сражения были усилены 2,54-сантиметровыми листами.
Продольные переборки частично проходили сквозь цистерну для нефтяного топлива, что увеличило нагрузку на нее. Это потребовало тщательного расчета конструкции цистерны, обеспечивающей ее прочность и непроницаемость. Вся система была испытана на опытном устройстве, установленном на старом линейном корабле "Худ". Испытания должны были выяснить, насколько внутренняя защита новых линкоров оправдает себя при поражении их корпуса минами и торпедами. На основании полученных результатов были внесены некоторые усовершенствования в окончательный проект.

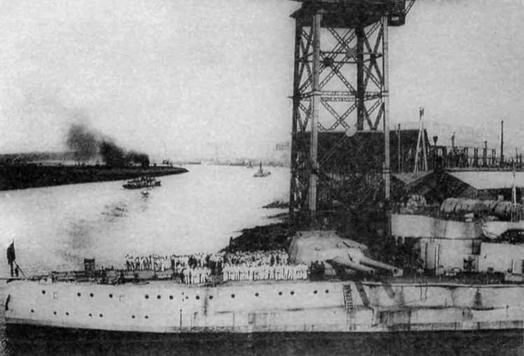

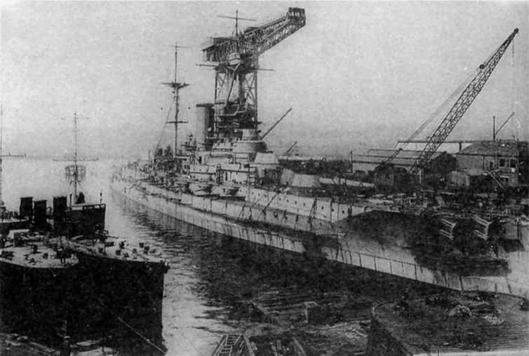

"Бархэм" у достроечной стенки В июля (вверху) и 25 августа 1915 г.
Машинная установка
Турбины располагались двумя группами. Каждая группа состояла из турбин низкого давления для переднего и заднего хода, работающей на внутренний вал, и турбины высокого давления для переднего и заднего хода, работающей на внешний вал.
Машинное отделение разделялось на три продольных отсека. Турбины низкого давления находились в среднем отсеке, а турбины высокого давления — во внешних.
Редукторы для поддержания экономического хода находились в передней части отсеков турбин высокого давления.
На линкорах "Куин Элизабет", "Уорспайт" и Малайя" были установлены турбины Парсонса, а на кораблях "Бархэм" и "Вэ- лиант" — Браун-Кертиса.
24 котла в четырех отсеках производили необходимый для турбин пар под рабочим давлением 12,3 атм. На "Уорспай- те" и "Бархэме" стояли котлы Ярроу, на остальных кораблях — Бабкок- Уилкокса; Силовая установка была рассчитана на скорость хода 23 узла при нормальной мощности 56000 л.с. и 25 узлов при форсированной мощности 75000 л.с. За немногим исключением силовая установка соответствовала запланированным параметрам, но из-за увеличения водоизмещения кораблей по сравнению с конструктивным, ее мощность на тонну водоизмещения существенно уменьшилась. Почти все корабли этого типа в только благоприятных условиях развивали скорость 25 узлов. Однако на практике этому препятствовали многочисленные неблагоприятные факторы: возросшее водоизмещение, обрастание днища, погодные условия и т.д.
Продолжающаяся война помешала проведению нормальных ходовых испытаний, полученные данные оказались неполными, а иногда и сомнительными. Ниже приводятся некоторые результаты испытаний во время первой мировой войны.
Испытания у западного побережья Ирландии 11 апреля 1915 г.
1) Режим работы турбин: с полной нагрузкой. 1 1/2 часа, мощность 56580 л.с., скорость вращения гребных валов 274 об/мин., скорость хода 24,1 узла, расход топлива 45,7 т.
2) Режим работы турбин: с перегрузкой, 2 часа. Мощность 75510 л.с., скорость хода 24,65 узла. Корабль покинул док 22 марта 1915 г. за 20 дней до испытаний.
На
| Корабль | Продолжит. испытаний (ч) | Дата | Место испытаний | Вращение валов (об/мин) | Мощность турбин (л с.) | Средняя скорость (уз) | Расход топлива (т) | Дата последующего докования |
| "Вэлиант"1 | 1 | 11.03.19 | Рейс в Плимут | 273.2 | 57 703 | 23 | 33 | 9.03.18 |
| "Уорспайт"2 | 2 | 11.03.19 | У сев-зап. побережья Шотландии | 296 | 75 800 | 23.5 | 25.03.18 | |
| "Бархэм"1 | 1 | 21.02.19 | Рейс в Инвенгордон | 289,9 | 72 872 | 23.8 | — | — |
| "Малайя" | 1 | 11.03.19 | Рейс в Портсмут | 305.85 | 76 740 | 24.9 | 45 | |
| 1 "Вэлиант" провел еще четыре ходовых испытания по пути в Плимут большей продолжительности (в сумме 14-16 часов), во время которых максимальная скорость была 23,5 уз при мощности турбин 66 570 л. с. | ||||||||
| 2 "Уорспайт" во время испытаний имел осадку 10,01 на нос и 10,07 на корму, водоизмещение 32 500 т. | ||||||||
| 3 "Барххи" во время испытаний имел осадку 9,48 на нос и 9,63 на корму, водоизмещение 30 500 т. |
Во время двухчасовых ходовых испытаний 27 февраля 1916 г. в заливе Ферт-оф- Форт турбины развили мощность 57315 л.с. при 275 об/мин. В форсажном режиме была достигнута мощность 71112 л. с. После спуска со стапелей в ноябре 1914г. не доковался.
Ходовые испытания этого линкора документированы лучше, чем остальных. Они проходили в Северном море, в частности 17 февраля 1916 г. Корабль вышел из дока 14 января 1916 г., и его днище было чистым. Водоизмещение к началу испытаний составляло 32976 т, осадка 10,2 м.

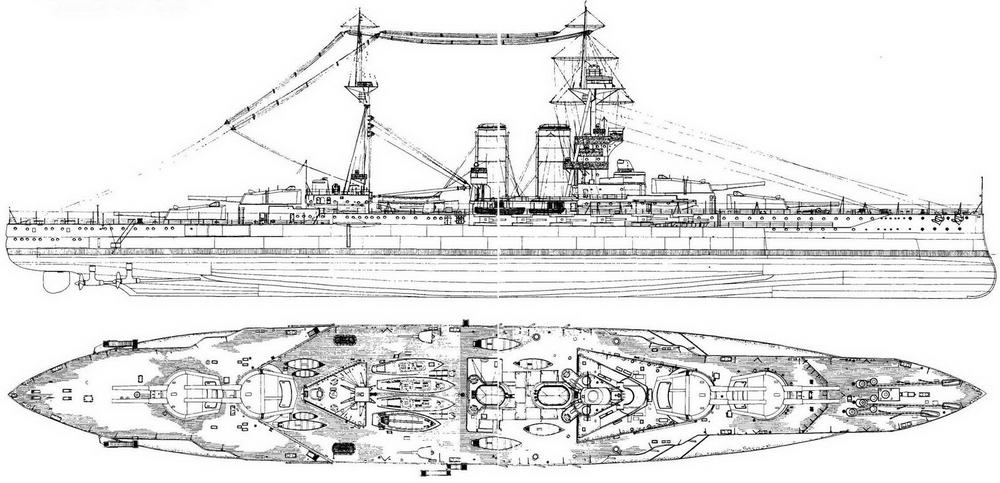

Линейный корабль "Бархэм". 1915 г. (Наружный вид и вид сверху)
2) 2 часа с полной нагрузкой турбин. Мощность 57332 л.с., вращение валов 280 об/мин, скорость хода 23,5 узла, расход топлива 66 т.
3) 2 часа с перегрузкой (форсажем) турбин. Мощность 76074 л.с., вращение вала 304 об/мин, скорость хода 25 узлов, расход топлива 90 т. Среднее давление пара на этих испытаниях равнялось 15,4 атм на выходе из котла и 12,7 атм при входе в турбину.
"Бархэм". В ходе двухчасового испытания 27 августа 1915 г. в заливе Ферт-оф-Форт при полной нагрузке турбин его мощность достигла 60950 л.с. при скорости вращения валов 285 об/ мин. Осадка в начале испытаний была 9,4 м, водоизмещение 29410 т. Корабль вышел из доков 31 декабря 1914 г. При форсированном режиме мощность турбин достигла 76575 л.с.
"Куин Элизабет". На испытаниях при полной нагрузке турбин его мощность достигла 57130 л.с. Другие параметры неизвестны.
Ни одно из вышеупомянутых испытаний не проводилось на мерной миле, поэтому достигнутую скорость хода нельзя считать абсолютно достоверной. Испытание на мерной миле было проведено только с "Бархэмом" 6 июня 1916 г. в заливе Бьют Саунд. Оно дало следующие результаты: Режим работы турбин: форсированный. Осадка: в носу 9,91 м, в корме 10,07 м., водоизмещение: 32252 т. , волнение моря: 0 баллов., развитая мощность: 707988 л.с., вращение валов: 293,25 об/мин., скорость хода: 23,91 узла. Достигнутая скорость хода оказалась всего лишь на 0,1 узла ниже той, которая ожидалась при данном водоизмещении, хотя число оборотов валов было заметно ниже, чем при испытаниях на верфи.
