Линейные корабли типа “Орион”. 1908-1930 гг.
Шрифт:

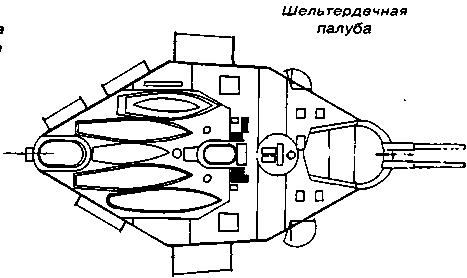

Расположение спасательных средств на шельтердечной палубе
Адмиральский мостик и компас
Ходовой мостик
Боевая
Площадка для поста управления огнем

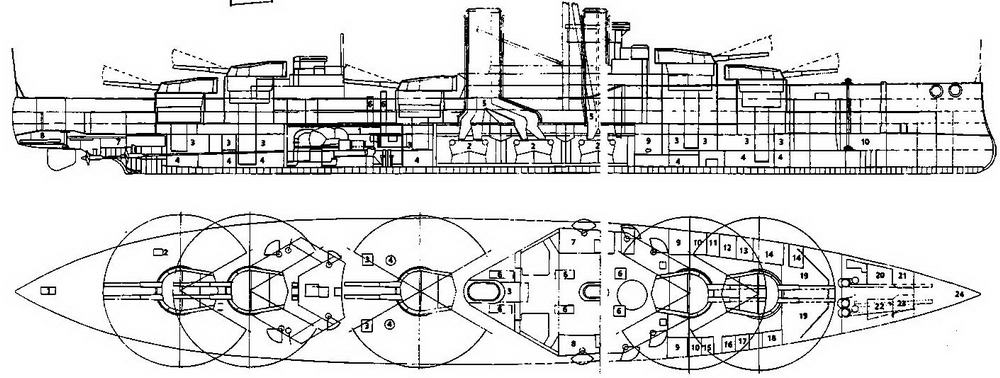

Линейный корабль "Орион". 1912 г. (продольный разрез, вид сверху с указанием секторов наведения орудий)
Продольный разрез: 1-машинное отделение; 2-котельное отделение; 3-пороховой погреб; 4-снарядный погреб; 5-дымоходы; 6-вентиляционная шахта; 7-рулевое отделение; 8-отсек кормового торпедного аппарата; 9-отсек носового торпедного аппарата; 10-машинное отделение привода шпилей.
Вид сверху: 1-торпедный люк; 2-световой люк; 3-шахты приточной вентиляции машинного отделения; 4-шахта вытяжной вентиляции машинного отделения; 5-адмиральская походная рубка; 6-вентиляционная шахта котельного отделения; 7-помещения начальника штаба и его офицеров; 8-каюта командира корабля; 9-адмиральский спальный салон; 10- адмиральская ванная комната; 11-корабельная канцелярия; 12-помещение бухгалтерии; 13-каюта старшего механика; 14-помещение медицинского персонала; 15-18-офицерские каюты; 19-офицерская кают-компания и вестибюль; 20-кают-компания младших офицеров; 21-каюта мичманского состава; 22-камбуз офицерской кают-компании; 23-каюта мичманского состава; 24-офицерские кладовые и гальюны.
Бронирование верхней палубы имело протяженность от наружной поверхности барбета орудийной башни "А" до наружной поверхности барбета орудийной башни "Y". Толщина броневого настила верхней палубы составляла 38 мм.
Бронирование главной палубы в носовой и кормовой оконечностях составляло 38 мм и располагалось от нижней кромки 38-мм наружной носовой переборки до нижней кромки 203-мм главной носовой переборки и от верхней кромки 51-мм наружной кормовой переборки до нижней кромки 203-мм главной кормовой переборки.
Средняя палуба располагалась выше 305-мм главного броневого пояса, и ее бронирование было ограничено его длиной и составляло по толщине 25,4 мм на плоскости и на скосах.
Нижняя палуба находилась ниже ватерлинии, а ее оконечности разместились от наружных оснований носовой и кормовой 254-мм наклонных переборок к штевням. Бронирование палубы в носовой части составляло 25,4 мм и протянулось от наружной поверхности главной носовой переборки к внутренней поверхности наружной (102-мм) носовой переборки, от наружной поверхности наружной носовой переборки до форштевня бронирование палубы составляло 64 мм. Бронирование нижней палубы в кормовой части имело толщину 76 мм и размещалось от наружной поверхности главной (254-мм) кормовой переборки до внутренней поверхности наружной (64-мм) кормовой переборки, толщина бронирования нижней палубы от наружной поверхности наружной кормовой переборки до ахтерштевня составляла 102 мм (над рулевым механизмом).
Линейный корабль "Орион". 1909 г. (наружный вид и вид сверху)
Главные носовые и кормовые переборки (траверзы) располагались следующим образом: в носовой части 203-мм поперечная переборка закрывала оконечности верхнего (203-мм) броневого пояса от главной до верхней палубы и располагалась наклонно внутрь от оконечностей 203-мм броневого пояса к наружной поверхности барбета башни "А"; 152-мм носовая переборка закрывала оконечности главного (305-мм-229-мм) броневого пояса от нижней до главной палубы и располагалась наклонно внутрь от оконечностей главного броневого пояса к наружной поверхности барбета башни "А".
В кормовой части 203-мм поперечная переборка закрывала оконечности верхнего (203-мм) броневого пояса от главной до верхней
Наружная носовая переборка толщиной 102 мм закрывала 102-мм оконечности главного броневого пояса и палубное бронирование между нижней и главной палубой и затем продолжалась вверх от главной до верхней палубы, уменьшаясь до толщины 38 мм. Наружная кормовая переборка толщиной 64 мм закрывала 64-мм оконечности главного броневого пояса и палубное бронирование между нижней и главной палубами.
Все орудийные башни главного калибра на линейных кораблях типа "Орион" имели одинаковую конструкцию и бронирование: толщина лобовой плиты и боковых стенок составляла 280 мм, толщина броневых плит, покрывавших крышу башни в передней части 102 мм, в задней части 76 мм, толщина броневого настила пола 76 мм, тыл башни прикрывали броневые плиты толщиной 203 мм.
Бронирование башенных барбетов колебалось от 76-152-178-229 мм до 254 мм в зависимости от места расположения (наименьшее за броневыми поясами и палубами, наибольшее выше верхней палубы).
Носовая надстройка, в которой размещались 102-мм орудия противоминной артиллерии, была защищена спереди 76-мм броневым поясом, между орудиями боковые стенки казематов имели толщину бронирования 76 мм. Крыша и палуба были забронированы 25,4-мм плитами. 102-мм орудия в кормовой надстройке были размещены в открытых установках и имели в качестве защиты только противоосколочные щиты.
Боевая рубка имела бронирование боковых сторон толщиной 280 мм, крыши 76-мм, основание 102 мм. Колпак боевой рубки имел толщину бронирования 102 мм, толщина бронирования стенок коммуникационной трубы составляла 127 мм.
Боевая рубка управления торпедной стрельбой, размещенная на кормовой надстройке, имела 152-мм бронирование стен и 76-мм крыши.
Кожухи дымовых труб имели толщину бронирования 25,4 мм-38 мм выше уровня средней палубы до уровня шельтердечной палубы.
Продольные броневые экраны, защищающие пороховые погреба в носовой и кормовой частях, имели толщину от 25,4 мм-45 мм, в середине корабля 38 мм.
Башня "Y"
Башня "X"
Башня "О"
Башня "В"
Башня "А"
Слабым местом проекта линейного корабля "Орион" было отсутствие сплошных броневых продольных переборок внутри корпуса.
Главные механизмы. На всех кораблях типа "Орион" энергетическая установка состояла из двух комплектов турбин Парсонса, установленных в трех водонепроницаемых помещениях машинного отделения, разделенных между собой двумя продольными переборками. Длина машинного отделения составляла 20,7 м. Каждый комплект состоял их турбин высокого давления переднего и заднего хода и турбин низкого давления переднего и заднего хода с прямой передачей на четыре гребных вала с трехлопастными винтами, изготовленными из легированной марганцевистой бронзы. Турбины высокого давления, вращающие наружные гребные валы, были установлены побортно в крайних помещениях машинного отделения, турбины низкого давления, вращающие внутренние гребные валы, были установлены в центральном помещении машинного отделения. Винты, установленные на наружных валах, отстояли от винтов, установленных на внутренних валах на 6,5 м. Каждый вал имел значительный вылет из корпуса и поддерживался V-образным стальным литым кронштейном.
