Линейные корабли типа "Витторио Венето"
Шрифт:
— наибольшая длина — 237,8, ширина — 32,9, осадка —10,5 метров;
— вооружение: 9 — 381-мм/50 клб. орудий (3x3), 12- 152-мм/55 клб. орудий (4x3), 12-90-мм/50 клб. зенитных орудий (12x1), 20 — 37-мм/54 клб. зенитных автоматов (8x2 и 4x1), одна поворотная катапульта и три гидросамолета (без ангара);
— суммарная мощность 4 турбозубчатых агрегатов — 130 000 л. с. (при форсировании — до 140 000 л. с.);
— скорость хода до 30 узлов при нормальном водоизмещении (40516 т) и до 29 узлов при полном водоизмещении;
— дальность плавания 4 700 миль при скорости 14 узлов и 3 900 миль при скорости 20 узлов;
— бронирование вертикальное общей толщиной до 360 мм и горизонтальное — до 169 мм.

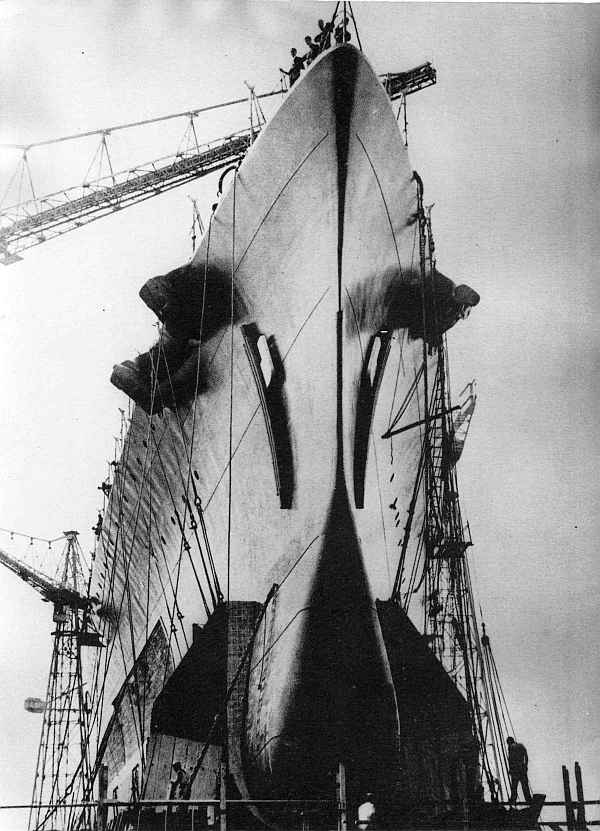

Оба первых линкора заложили в один и тот же день —28 октября 1934 г.: «Витторио Венето» на стапеле верфи «Кантьери Риунити дель Адриатико» в Триесте, а «Литторио» в «Кантьери Ансальдо» в Генуе. Постройка затянулась на долгие шесть лет, что было связано с большим объемом сопутствующих научно-исследовательских и опытно-конструкторских работ по созданию вооружения, технических средств, отработке конструкции бронирования и конструктивной подводной защиты.
Имперская внешняя политика, проводившаяся фашистским правительством Италии в середине 30-х годов (интервенция в Эфиопии, прямое военное участие в гражданской войне в Испании), до предела обострила военно-политическую обстановку на
Основные тактико-технические элементы линейных кораблей типа «Витторио Венето»
| «Витторио Венето» | «Литторио» | «Рома» и «Имперо» | |
| Водоизмещение: (метрических тонн) | |||
| Порожнем | 38216 | 38427 | 38400 |
| Стандартное | 41167 | 41377 | 41650 |
| Нормальное | 43624 | 43835 | 43797 |
| Полное | 45752 | 45237 | 45473 |
| Размеры: (метров) | |||
| Длина наибольшая | 237,76 | 240,10 | |
| Длина между перпендикулярами | 224,05 | 224,05 | |
| Ширина наибольшая | 32,95 | 32,95 | |
| Ширина по ватерлинии | 32,43 | 32,43 | |
| Осадка наибольшая | 10,44 | 10,44 | |
| Вооружение: | |||
| 381-мм/50 клб. | 3x3 | ||
| 152-мм/55 клб. | 4x3 | ||
| 90-мм/30 клб. | 12x1 | ||
| 37-мм/54 клб. | 8x2 + 4х1 | ||
| 20-мм/65 клб. | 32 | 28 | 32 |
| 8-мм пул. | 6x1 | ||
| Механизмы: | |||
| Главные механизмы | 4 турбозубчатых агрегата «Беллуцо» | ||
| Достигнутая мощность, л. с. | 132 755 | 137 652 | ок. 132 000 |
| Главные котлы | 8 трехколлекторных водотрубных котлов с перегревом пара (25 кг/кв. см, 325 °C) | ||
| Мазута, тонн | 4030 | 4228 | 4113 |
| Соляра, тонн | 131 | 110 | 148 |
| Бензина, тонн | 18 | 18 | 18 |
| Котельной воды, тонн | 375 | 428 | 338 |
| Питьевой воды, тонн | 335 | ||
| Маневренные элементы: | |||
| Скорость наибольшая | 31,42 | 31,29 | ок.31 |
| Достигнутая дальность плавания, миль при скорости, узлов | 4700/14 3900/20 | 4870/14 4050/20 | 4580/16 3920/20 |
Весовая нагрузка («Витторио Венето») (метрических тонн)
| Корпус | 10569 |
| Броня | 13545 |
| Оснащение | 4650 |
| Механизмы | 205 |
| Вооружение | 6569 |
| Водоизмещение порожнем | 37738 |
| Команда и запасы | 1869 |
| Жидкие грузы в корпусе и машине | 618 |
| Топливо, масло и резервная вода | 5049 |
| Полное водоизмещение | 45752 |
| Корпус: | |
| Блочный коэффициент | 0,565 |
| Призматический коэффициент | 0,765 |
| Коэффициент полноты ватерлинии | 0,679 |
| Коэффициент полноты миделя | 0,959 |
| Нагрузка на 1 см осадки | 52,6т |
| Поперечная метацентрическая высота, метров, при водоизмещении, тонн | 0,679/38216 1,668/45752 |
Корпус, конструктивная подводная защита и бронирование
Корпус

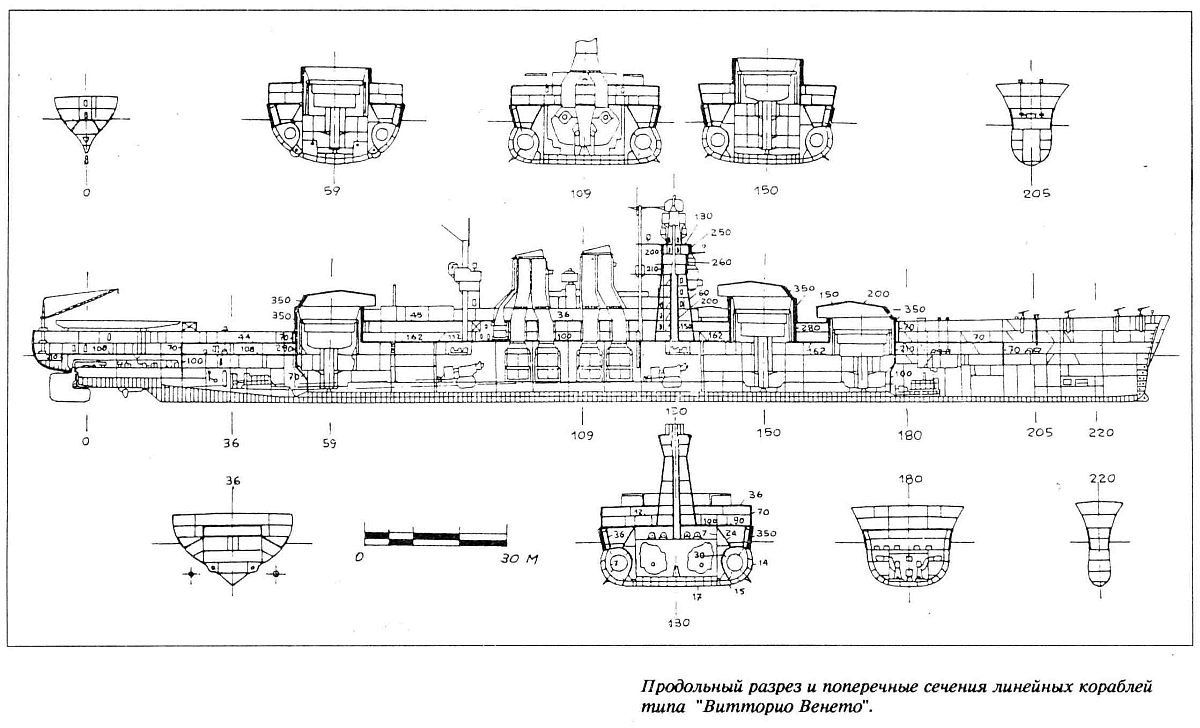

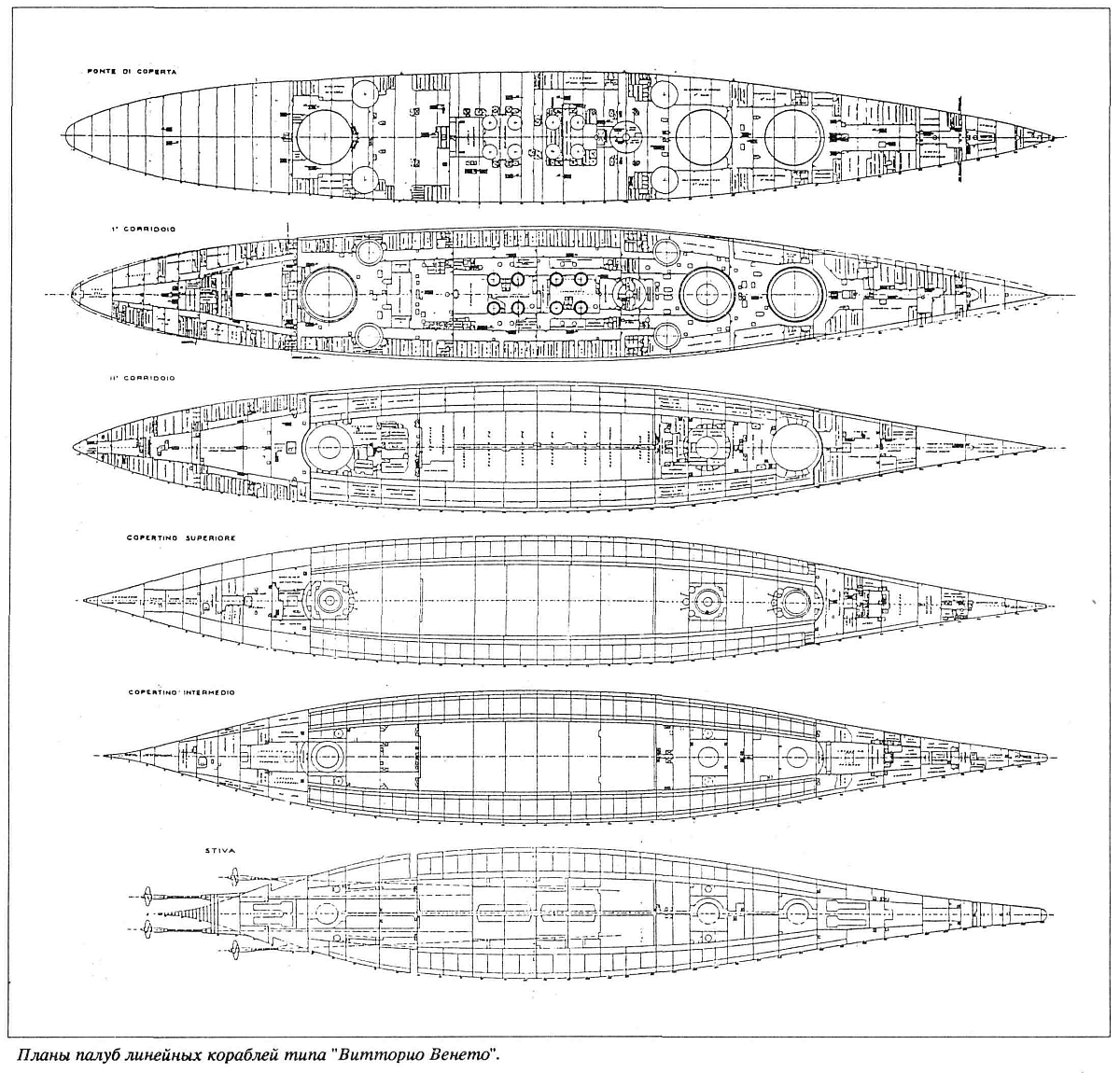

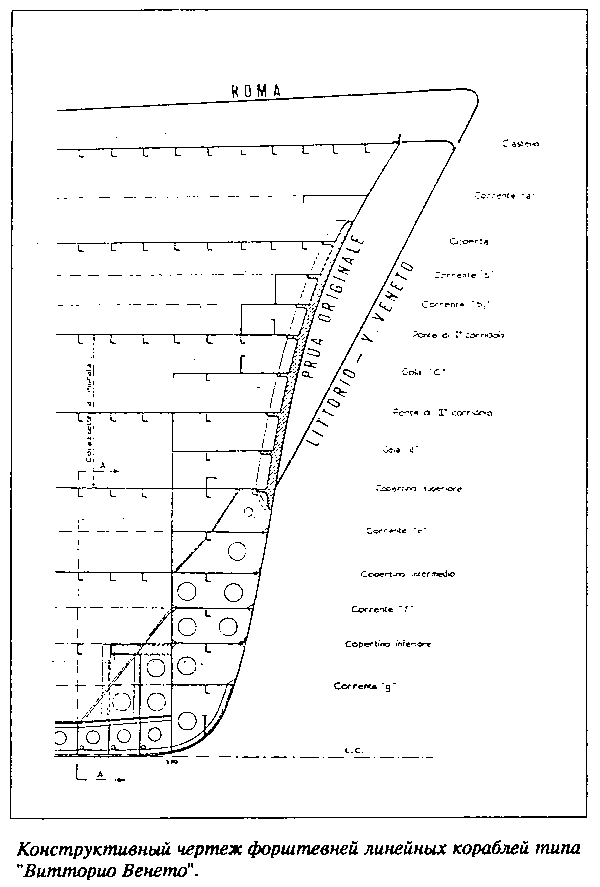

Корпус набирался по смешанной схеме (оконечности — по продольной, а средняя часть — по поперечной) и имел 250 шпангоутов со шпацией от 850 до 1000 мм. Двадцать две главные поперечные водонепроницаемые переборки, простиравшиеся вплоть до верхней палубы, подразделяли корпус на 23 водонепроницаемых отсека. Имелись две непрерывные палубы: верхняя и нижняя, а также шедшие лишь на протяжении части корпуса палуба полубака и три платформы. Двойное дно тянулось на протяжении всей длины, а между барбетами первой и третьей 381-мм башен оно дополнялось еще и третьим.

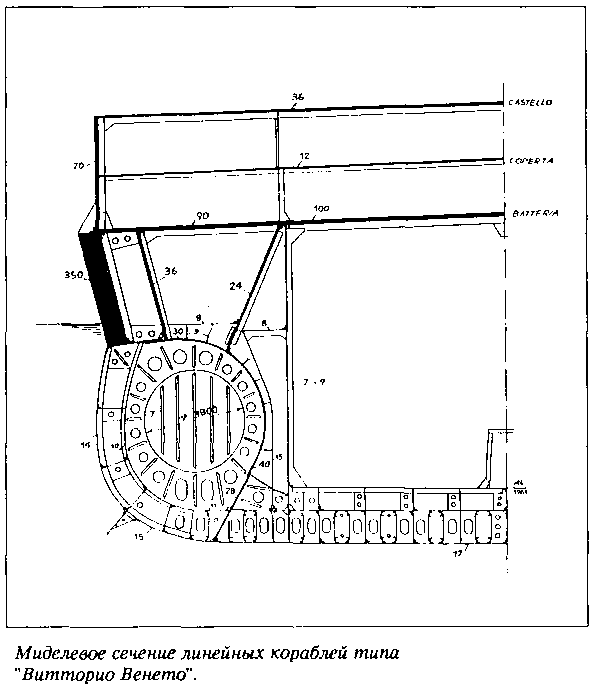

Самой характерной особенностью линкоров этого типа следует считать известную конструктивную подводную защиту системы Пульезе, отрабатывавшуюся итальянцами с 1921 по 1931 г. с натурными испытаниями на специально переоборудованных танкерах «Бреннеро» и «Тарвизио», давшими очень обнадеживающие результаты. Первоначально такой защитой оборудовали проходившие модернизацию «Чезаре» и «Кавур», где габаритные ограничения старых корпусов не позволили реализовать ее в полном объеме, что удалось сделать лишь на вновь спроектированных кораблях. Конструкция подводной защиты включала в себя два концентрических цилиндра, шедших в подводной части от барбета первой до барбета третьей башни артиллерии главного калибра. Внутренний цилиндр диаметром 3 000 мм изготовлялся из 7-мм стали повышенной сопротивляемости, содержался постоянно порожним и предназначался для поглощения энергии взрыва. Наружный цилиндр диаметром 5 480 мм образовывали двойная обшивка борта толщиной от 10 до 15 мм и противоторпедная переборка толщиной от 28 до 40 мм. Пространство между цилиндрами, называющееся защитной камерой, подразделялось на 16 секций, заполнявшихся топливом и пресной водой, которые, по мере расходования, замещались забортной водой. Далее следовали две фильтрационные продольные переборки, одна толщиной 8–9 мм, а вторая — 7 мм. Ширина защиты на мидель-шпангоуте составляла 7,57 м с каждого борта. Расчетная сопротивляемость подводному взрыву составляла 350 кг тротила. На практике этого достичь не удалось в основном по причине недостаточной прочности клепаных соединений (особенно в районе крепления внешней цилиндрической переборки к днищевым конструкциям), лишь частично подкрепленных электросваркой. Помимо того, внутренний полый тонкостенный цилиндр продемонстрировал прочность, значительно выше расчетной, «не желая» деформироваться и поглощать энергию подводного взрыва. Затопление обширных полостей цилиндра при подводном взрыве могло вызвать образования существенного крена. Для предотвращения этого явления служила мощная противокреновая система, автоматически выравнивавшая крен путем контрзатопления соответствующих отсеков противоположного борта.
Обеспечение надежного бронирования считалось важнейшей задачей для проектирующей организации. Выбору его системы предшествовали широкомасштабные испытания на артиллерийском полигоне Коттрау недалеко от Виареджио, где расстреливались макеты возможных образцов броневой защиты и осуществлялся окончательный выбор технических решений.
В пределах между первой и третьей 381-мм башнями формировалась броневая цитадель, образовавшаяся броневым поясом, двумя броневыми палубами и двумя броневыми траверзами: носовым и кормовым.
Броневой пояс устанавливался с наклоном 11 градусов наружу и представлял собой сложную броневую преграду: наружные броневые плиты из 70-мм гомогенной брони, опиравшиеся на 10-мм листы стали повышенного сопротивления, предназначались для разрушения бронебойных наконечников снарядов. На расстоянии 250 мм за ними устанавливались 280-мм крупповские цементированные плиты на 50-мм тиковой подушке, крепившейся к 15-мм стальной обшивке борта. Параллельно броневому поясу на расстоянии 1400 мм за ним располагалась 36-мм противоосколочная продольная переборка из хромоникелевой стали, за которой следовала еще одна 24-мм такая же переборка с наклоном 27 градусов внутрь корпуса. К верхней кромке броневого пояса примыкала главная броневая (нижняя) палуба из 100-мм (90-мм у борта) гомогенных плит, уложенных на 12-мм стальные листы, над артиллерийскими погребами толщина брони возрастала до 150 мм. В пределах цитадели борт от верхней кромки броневого пояса до палубы полубака защищался 70-мм гомогенной броней. Палуба полубака выполнялась из 36-мм гомогенной брони, положенной на 9-мм стальные листы. Стальной настил верхней палубы имел толщину 12-мм. Броневые траверзы, замыкавшие цитадель, состояли из 200- (носовой) и 280-мм (кормовой) брони до главной броневой палубы и из 70-мм — выше нее. За пределами цитадели имелось легкое бронирование оконечностей толщиной 70 мм в носовой части и 100–130 мм в кормовой, где таким образом защищались расположенные там отделения дизель-генераторов и коридоры гребных валов. Барбеты 381-мм башен выше палубы полубака покрывала 350-мм цементированная крупповская броня, утоньшавшаяся между палубами до 280 мм. Лобовые плиты самих башен имели толщину 350 мм, а боковые, тыловые и крыша — 200 мм. Существенной броневой защитой обладали и 152-мм башни: лоб — 280, борта и тыл 130—80 мм, крыша носовой пары — 150, а кормовой — 105 мм, барбеты 150 мм — выше палубы полубака и 100 — ниже ее. Носовая надстройка проектировалась по образцу, выработанному для легких крейсеров типа «Монтекукколи» с пропорциональным увеличением в размерах для линкора. Она представляла собой комплекс боевых постов, служивших для управления кораблем и его артиллерийским вооружением, и имела девять ярусов, начиная от главной броневой палубы. Первые шесть нижних прикрывались 60-мм гомогенной броней, седьмой (боевая рубка) и восьмой (флагманская рубка) ярусы имели 210—260-мм бронирование, а девятый ярус (второй командный артиллерийский пост) — 100—250-мм со 130-мм крышей. Наконец, дымоходы и основания дымовых труб защищала 100-мм вертикальная броня и 110-мм броневые колосники. Общий вес бронирования достигал 14 069,8 тонны.
