Линейные крейсера “Дерфлингер”, “Лютцов”, “Гинденбург” и “Макензен”. 1907-1918 гг.

Историко-культурный центр АНО «ИСТФЛОТ»

C-Пб.: Издатель P.P. Муниров, 2011. – 80 с.: илл.

Боевые корабли мира

ISBN 978-5-98830-54-2

Обложка:

на 1-й и 3-й стр. линейный крейсер "Лютцов”;

на 2-й и 4-й стр. “Дерфлингер' после Ютландского боя и после подъема в 1938 г.

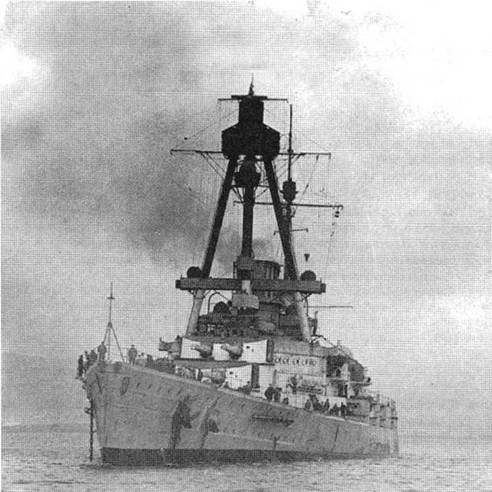

Текст: 1-я стр. ‘‘Дерфлингер“ в Скапа-Флоу. 1918 г.

Редактор В. В. Арбузов

Лит. редактор Т.Н. Никонова

Корректор С.С. Афанасьева

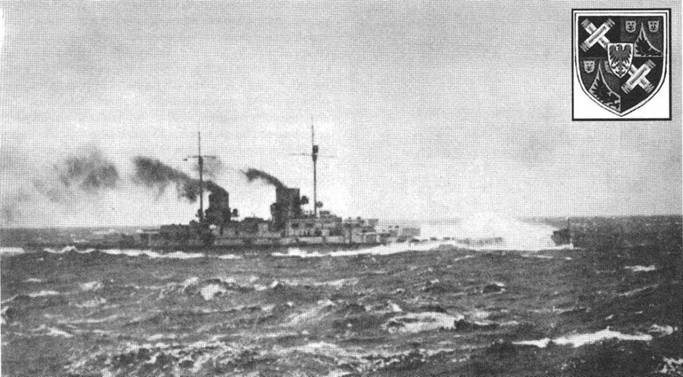

Линейный крейсер “Дерфлингер”. 1914 г.

За первым немецким линейным крейсером “Фон-дер-Танн” с годичным интервалом в состав имперского флота вошли “Мольтке” и “Гебен”, а за ними “Зейдлиц”. Но в то же время существенных технических изменений от “Мольтке" до “Зейдлица” не произошло.

Только следующий за ними “Дерфлингер” имел многочисленные конструктивные улучшения. Линейные крейсера этого типа (“Дерфлингер” и “Лютцов”) являлись дальнейшим усовершенствованием “Зейдлица”, от которого они заметно отличались. Вместе с последующим проектом линейного крейсера “Гинденбург” они справедливо считаются лучшими линейными крейсерами, законченными постройкой до конца первой мировой войны. Его проект был большим шагом вперед в развитии немецкого военного судостроения.

Правда, в основных технических данных это не бросалось в глаза, поскольку водоизмещение по сравнению с “Зейдлицем” увеличилось только на 1600 т, скорость осталась такой же, а броневая защита была лишь слегка изменена.

Созданный департаментом общего проектирования военно-морского ведомства с октября 1910 г. по июнь 1911 г. (за 8 месяцев) под руководством главного конструктора инженера Дитриха и построенный по программе (бюджетному году) 1911 г., линейный крейсер под индексом “К” (строительный № 213), впоследствии получивший название “Дерфлингер”, заложили 30 марта 1912 г. на верфи “Блом унд Фосс” в Гамбурге.

Водоизмещение крейсера составляло: нормальное 26 600 т, полное 31 200 т; Conway [6] приводит соответственно 26 180 т и 30 700 т. Длина корабля: полная 210,4 , между перпендикулярами 210 м (на 10 м длиннее, чем у “Зейдлица”), ширина 29 м (на 0,5 м шире, чем у “Зейдлица”), осадка носом 9, 2 м, кормой 9,56 м; высота борта в середине корпуса 14,75 м., (на 0,87 м больше, чем у “Зейдлица”). Увеличение осадки на 1 см соответствовало увеличению нагрузки на 40,1 т. Корпус корабля разделили водонепроницаемыми переборками на XVI основных отсеков. Двойное дно было установлено на 65% длины корабля. Способ связей конструкции корпуса – сборка по продольному набору стрингеров.

По сравнению с “Зейдлицем” основным отличием нового типа линейных крейсеров явилось увеличение калибра главной артиллерии с 280 мм до 305 мм, установка в носу и корме корабля по две линейновозвышенных башни (при одновременном уменьшении их числа с пяти до четырех и соответственно числа орудий с десяти до восьми), а также частичный переход на котлы нефтяного отопления.

Крупным недостатком системы бронирования, который перешёл с предыдущих проектов и выявился лишь в боевых условиях, оказался выход отделения бортового подводного торпедного аппарата за противоторпедную переборку, что явилось причиной гибели “Лютцова” 1 июня 1916 г. в Ютландском бою, В остальном эти три линейных крейсера конструктивно были похожи

В первую очередь примечательным был переход на 305-мм орудия с длиной ствола 50 калибров (15 250 мм), стреляющие снарядами весом 486 кг, вес заряда 161 кг. На один выстрел требовалось 30 секунд. В конце концов этот переход был неизбежен после того, как Англия уже в 1909 г. начала постройку линейного крейсера ‘"Лайон” с восемью 343-мм орудиями.

Поскольку башня с 305-мм орудиями весила почти в 1,3 раза больше башни с 280-мм орудиями, ограничение проекта по водоизмещению, обычное для германских кораблей, заставило снизить количество башен с пяти до четырех, расположенных в носу и в корме. При этом кормовые башни разделялись отсеком задних турбинных отделений.

Орудия весом 47 т каждое располагались в установках образца 1912 г., обеспечивающих угол склонения стволов орудий -8° и угол возвышения + 13,5°. После Ютландского боя угол склонения стволов орудий был уменьшен до -5,5°, а угол возвышения увеличен до +16°. Тем самым на “Дерфлингере” максимальная дальность ведения огня, первоначально равнявшаяся 18 700 м (101 каб.), увеличилась до 20 400 м (110 каб.). Вес бортового залпа составлял 6 480 кг в минуту, против 5 920 кг у “Фон-дер-Танна’\и 7 479 кг у “Мольтке”.

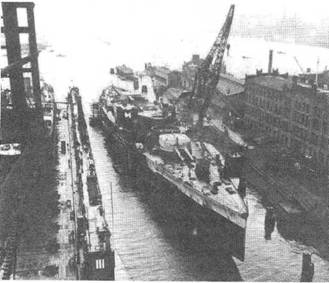

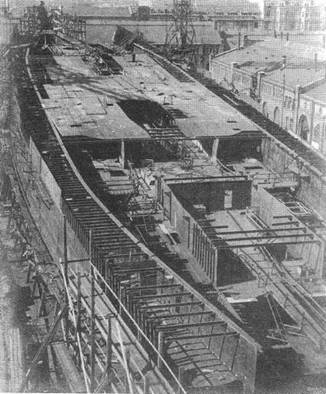

Линейный крейсер “Дерфлингер” на достройке.

В состав расчета башни входили: один офицер – командир башни, один старшина башни и 75 матросов. Из них в орудийном отделении находились 4 унтер-офицера и 20 матросов, в перегрузочном посту один унтер-офицер и 12 матросов, в отделении распределительного щита четыре электрика – один унтер-офицер и трое матросов, в снарядном погребе один унтер-офицер и 18 матросов, в зарядном погребе один унтер-офицер и 14 матросов. Во время боя к ним присоединялись 12 человек запасных, заменявших места больных и отпускников.

Ко времени проектирования “Дерфлингера” с октября 1910 г. по июнь 1911 г. какое-либо другое расположение башен уже не принималось в расчет. Выбранное “классическое” расположение, кроме других преимуществ, давало очень большие секторы обстрела.

У “Дерфлингера” все четыре башни, начиная с носа, кроме буквенного обозначения имели ещё и названия: “А” (“Анна”), “В” (“Берга”), “С” (“Цезарь”) и “Д” (“Дора”). Суммарный сектор обстрела составлял 1 220° или в среднем 305° на башню. Сектора обстрела составляли 300° для орудий носовых башен “А” и “В” и 310° для орудий кормовых башен “С” и “Д”. У “Фон-дер-Танна” при диагональном расположении бортовых башен то же количество башен имело только 1 109°, то есть соответственно 211° на башню. Среднее значение для пяти башен "Зейдлица” составляло 298°. Необходимо подчеркнуть, что у последних названных кораблей бортовые башни не могли вести огонь непосредственно вперед. До нулевого положения всегда не хватало 3-5°.

Например, данные о ведении огня из шести орудий в нулевом направлении, представленные в справочнике “Taschenbuch der Kriegsflotten”, являются неверными, поскольку строго в этом направлении действуют только два орудия передней башни и только в нескольких градусах бортового пеленга четыре орудия. В сравнении с этим линейно-возвышенные башни “Дерфлингера” имели возможность ведения неограниченного огня в носовом направлении из четырех орудий, а также облегчено удержание огня на цели, когда цель переходит на другой борт.
