Линкоры Британской империи. Часть 6. Огневая мощь и скорость

Паркс Оскар

Бронирование,д пояс 11-8-7 переборки 10-8-5-4 барбеты 11-10-9-7-6-5-4 башни 11 пост управления артогнем 11 сигнальная башня 3 переговорные трубы 5 палубы: главная 1,5 средняя 1,75 нижняя 2,5-1,75 (на скосах 4-3)

Механизмытурбины Парсонса 25 000 л.с. проектная скорость 21уз., 4 вала, (от заводов-строителей)

Котлы 18: «Геркулес» – фирмы «Ярроу»; «Колоссус» – фирмы «Бабкок и Вилкокс»

Запас топливаугля – 900/2 900; нефти – 800

Дальность плав., мили 6 680 10-уз ходом 4 050 18,5-уз ходом

Экипаж755 чел.

КонструкторыИ.Н.Муней,

А.М.Уортингтон.

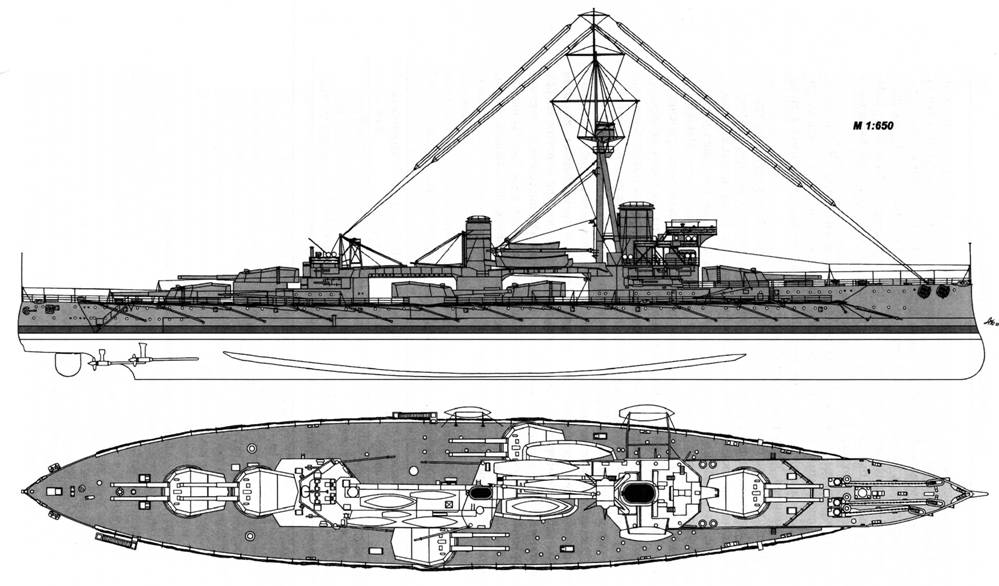

«Колоссус». Внешний вид корабля по состоянию на 1911 г.

Особенности:

1) первые линкоры, имеющие 21-д торпедные аппараты;

2) противоминное вооружение в основном размещалось в носовой части корабля; I

3) вернулись к наличию только противоторпедной переборки в орудийных погребах;

4) небронированные носовая и кормовая части корабля.

Хотя номинально эти корабли являлись типом «Нептун», они имели отличия, которые позволяют выделить их в отдельный тип.

Имелись две причины, заставившие вернуться к одной мачте позади дымовой трубы:

1) кормовой пост управления огнем слишком часто подвергался задымлению;

2) радиотелеграфные антенны, привязанные канатами от высокой фок-мачты к

коротким шестам в корме, хорошо себя зарекомендовали.

Демонтаж треногой грот-мачты означал экономию 50 т веса, а каждая тонна в этом проекте значила много. Хотя высвобождалось только на 100 т больше, чем в проекте «Нептун», согласно «Реестра военно-морского флота» («Navy List»), водоизмещение увеличивалось на 545 т при увеличении осадки на 9 д; но удельная осадка 76,9 т на дюйм означала увеличение водоизмещения на 692 т, и это, вероятно, ближе к истине. Были сделаны значительные изменения в распределении брони. Внешнюю защиту усилили за счет внутренней.

Вооружение

Чтобы сконцентрировать противоторпедную защиту в наиболее вероятных местах, подверженных атаке, основная часть 4-д орудий была установлена в значительно удлиненной носовой надстройке. Это повлекло за собой существенные изменения в местоположении орудийных башен, орудийных погребов и котельных отделений. Надстройки, расположенные в середине корабля, стали короче, так как с них сняли 4-д орудия, и сэкономленное палубное пространство позволило бортовые орудийные башни и их снарядные погреба расположить рядом. Это в свою очередь уменьшило размер второго котельного отделения, и генераторы нужно было переместить выше, в нос корабля, что заставило сделать дымовую трубу более широкой.

Сектор обстрела бортовых башен был от пяти до 175 градусов.

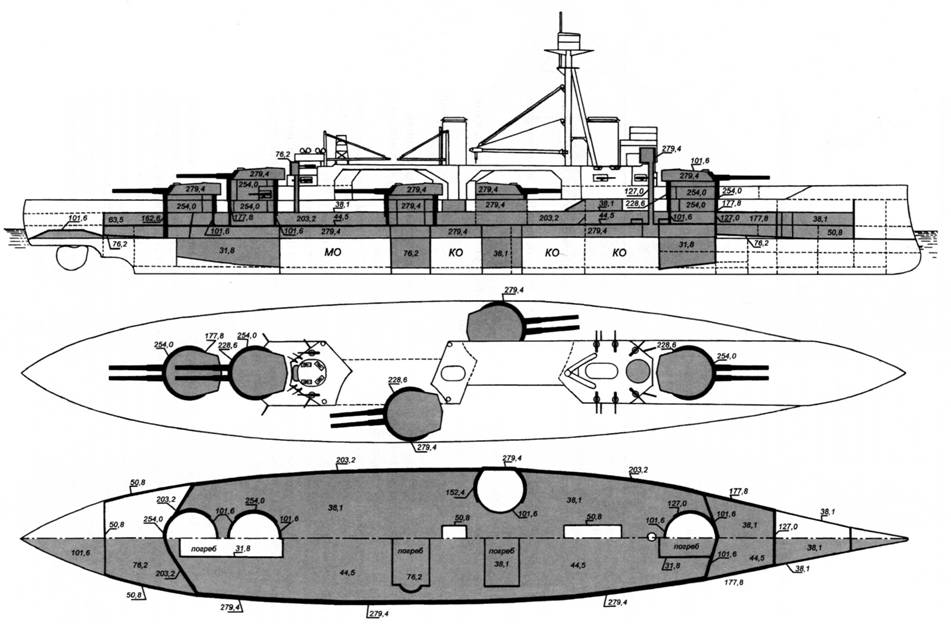

«Колоссус». Схема распределения броневой защиты

В 1917г. противоминное вооружение сократили до 13 орудий, но добавили 4-д и 5-д зенитные орудия.

Изменение с 18-д на 21-д калибра торпед, которые были значительно длиннее, потребовало более просторных торпедных помещений, что снова привело к трудностям при ограниченном водоизмещении. Применение калорифера фирмы «Хардкасл-Элсвик» позволило увеличить скорость торпед

до 45 уз на расстоянии 1 000 ярд. с эффективной дальностью действия 7 000 ярдов.

Бронирование

Когда проект «Нептуна» был модифицирован для «Колоссуса» с такой же длиной и шириной, можно было предположить, что это было вызвано стремлением сохранить такую же осадку, так как нельзя было увеличивать водоизмещение и погружать в воду броневой пояс. Однако существенным отличием нового проекта должна была стать лучшая защита в районе расположения орудий и вдоль ватерлинии. В каждом последующем типе броненосцев, начиная с «Дредноута», наблюдалась тенденция к более тонкой обшивке, которая свелась на нет в «Нептуне», когда 9-д барбеты могли быть пробиты огнем 12-д орудий с расстояния 11 000 ярдов и 10-д пояс не защищал на дистанции 9 400 ярдов. Поэтому в новом типе толщину нижнего броневого пояса в наиболее уязвимых верхних частях барбетов увеличили на дюйм, а в других частях барбеты защищались 7-д броней.

В качестве некоторой компенсации дополнительного броневого пояса вернулись к частичному бронированию орудийных погребов, как на «Дредноуте». Толщину продольной противоминной переборки увеличили до 5 д, а обшивку носовой и кормовой частей сделали более тонкой. Кроме того, усилили 4-д палубу над ходовой рубкой.

Механизмы

Энергетическая установка была такой же, как на «Нептуне». На испытаниях были получены следующие результаты: «Колоссус» во время 30-часового пробега при мощности 18 000 л.с. показал скорость 19,6 уз, а во время 8-часового пробега на полном ходу при мощности 29 000 л.с. – скорость 21,5 уз (максимальная 22,6 уз);«Геркулес» во время 30-часового пробега при мощности 17 000л.с. имел скорость 19,6 уз, а во время 8-часового пробега на полном ходу развил такую же скорость 21,5 уз при мощности 28 700 л.с., максимальная скорость при этом была несколько меньше, чем у «Колоссуса» – 21,9 уз. При этом надо учесть, что погодные условия во время испытаний были плохие.

Оба корабля через 19 месяцев были уже на мерной миле и вступили в строй через два года после начала строительства, несмотря на трудности, вызванные забастовками рабочих судоверфей которые, в общем, задержали строительство.

Общее

Шлюпки располагались на рострах, часть которых от второй дымовой трубы до кормовых башен демонтировали в начале Первой мировой войны. Модернизации, осуществленные в течение следующих четырех лет, включали расширение и удлинение мостиков, а так же оборудование башенок для прожекторов вокруг второй дымовой трубы.

«Геркулес» можно было определить по наличию щитов для 4-д орудий, в то время как «Колоссус» имел открытые порты с опускающимися крышками. Короткая дымовая труба причиняла неудобства для находящихся на мостике, поэтому в 1912 г. ее высота была увеличена.

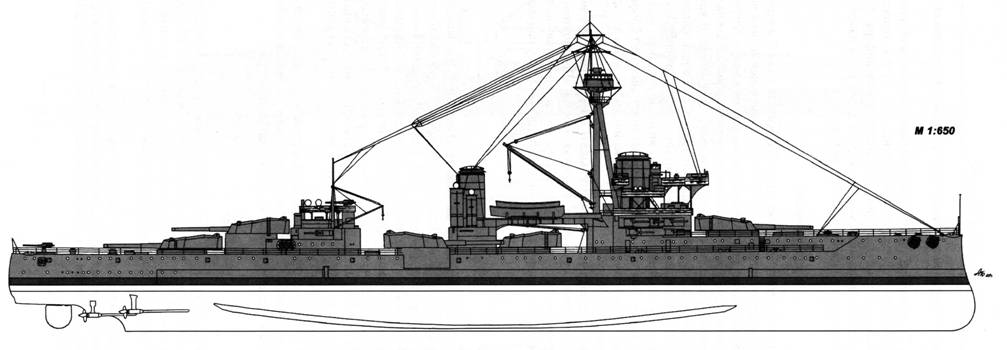

«Колоссус». Внешний вид корабля по состоянию на 1918 г.

После войны, когда «Колоссус» перевели в Девонпорт и переоборудовали в учебно-тренировочный корабль, ему дали эмблему королевы Виктории, которой щеголял только «Дредноут».
