Линкоры британской империи. Часть VI. Огневая мощь и скорость
Шрифт:
Бронирование, д броневой пояс: 11-8-6-4 переборка 8 барбеты 11-4 башни 11 боевая рубка 11-8 палуба: главная 0,75 средняя 1,75 нижняя 1,5 (на скосах 4)
Механизмы турбины Парсонса 23 000 л.с., проектная скорость 21 уз. 4 вала
Котлы 18 фирмы «Бабкок и Вилкокс», раб. давление 250 д\кв.фт. (17,5 атм.)
Запас топлива, т угля – 900V2 900; нефти – 1 120; патентонового топлива – 120
Экипаж 695Y775 чел.
Дальность плавания, миль 6 620 10-уз ходом 4 910 18,4-уз ходом
Конструктор Дж.Х.Нарбет
Особенности:
1) Вооружение только тяжелыми орудиями одного калибра для стрельбы на дальние дистанции;
2) первый большой
3) первый британский линкор, способный развить скорость 21 уз;
4) офицерские каюты расположены в носовой части, каюты матросов – в кормовой;
5) построен за один год и один день.(4*)

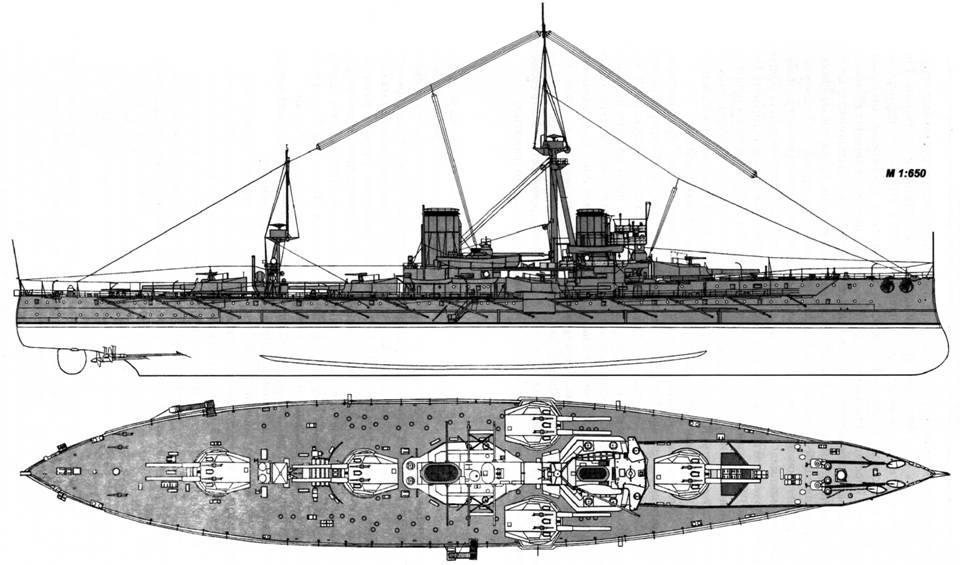

«Дредноут». Внешний вид корабля по состоянию на 1910 г.
При проектировании «Дредноута» были предприняты экстраординарные шаги, чтобы воплотить все требования при наименьших размерениях и стоимости. Так что противники нового корабля были лишены козырей в отношении чрезмерных размеров и высокой стоимости. В каждом направлении броненосец открывал новую эпоху. Блестящий по своей концепции, он стал центром внимания во время строительства и впоследствии вызвал множество споров. Это был замечательный успех и в конструктивном отношении и в механической части. Кроме того, корабль имел впечатляющий внешний вид. Детальная проработка проекта «Дредноута» была поручена инженеру Дж.Х.Нарбету, который сделал множество расчетов, чтобы определить минимальную мощность для заданных водоизмещения и скорости. Когда испытали модель, то обнаружили, что 23 000 л.с. достаточно для этой скорости. Но вычисления Р.И.Фруда показали другое число – 28 000 л.с. Фруд отказался принять результат испытаний и разрушил модель как вводящую в заблуждение. Вторую модель постигла та же участь. И только когда седьмая модель была испытана и показала те же результаты, он решился послать графики и расчеты в Адмиралтейство.
Хотя конструкцию корпуса дополнительно усилили, чтобы противостоять залпо- вому огню, его вес был действительно такой же, как на «Юпитере» (6 100 т.), экономия 5 000 л.с. означает на один ряд котлов меньше и большую на 25 фт длину. Чтобы закончить строительство в рекордные сроки, было заказано большое число броневых плит стандартных размеров требуемой величины, и таким образом удалось избежать траты времени на нарезку и сортировку плит. Была налажена хорошая поставка материалов. Корабль в значительной степени был построен по лекалам. Дж.Р.Бонд отвечал за подготовку детальных чертежей, которые значительно повлияли на скорость, экономичность и эффективность строительства. Фактическое нормальное водоизмещение было 18 110т, что на 210 т превышало проектное.
Особенностью корпуса был длинный полубак, что давало высоту надводного борта в носовой части 28 фт, в середине – 19 фт и в кормовой части – 20,5 фт. Развал бортов наружу и вверх продолжался настолько далеко в корму, насколько это было возможным, достигая вертикали в середине корабля, где борт был почти под прямым углом, обладая хорошей устойчивостью к изгибу. Особое внимание было направлено на усиление палубы полубака и бортов, чтобы противостоять ударной волне от носовых и бортовых орудий. Изначальный заказ на механический ограничитель углов наведения бортовых орудий был аннулирован, так как считалось, что палуба все равно будет деформирована у бортов. Вместо этого палубу сделали более прочной посредством продольных балок, а сверху ее покрыли стальными листами.
Когда пришло время дать бортовой залп из восьми 12-д орудий, наступил самый ответственный момент испытаний. Один из строителей вспоминает:
«Относительно результатов бортового залпа сэр Филип (Уаттс) был скептиком. Я хорошо помню, когда мы достигли этого пункта программы, сэр Филип взял меня под руку и повел по верхней палубе в нос вдоль левого борта, затем ниже, откуда мы могли видеть главную палубу. Он выбрал место на левом борту у носового барбета (орудия были повернуты на правый борт). Он выглядел очень серьезным, и я был совершенно уверен, что он ожидал, что палубы во многих местах деформируются. Некоторое
Много важных улучшений было сделано в корпусе, особенно в отношении водонепроницаемости. Все дно под машинным отделением использовалось для хранения нефти. Не было необходимости делить двойное дно на мелкие отсеки, что давало большую экономию веса и стоимости за счет сокращения количества насосного и вентиляционного оборудования, а также средств доступа для уборки отсеков. Устройство корабля было максимально упрощено, и водонепроницаемые двери, в общем, отсутствовали. Корпус представлял собой большие секции, ограниченные водонепроницаемыми переборками с независимыми водоотливной, пожарной и вентиляционной системами для каждого отсека. Что означало отсутствие обычной центральной водоотливной трубы с одного конца корабля в другой. Насосы были электрические и позволяли через водоотливную систему смывать ил с якорных цепей при подъеме якоря. Вместо водонепроницаемых дверей были установлены электрические пассажирские лифты во всех машинных и котельных отделениях, чтобы облегчить сообщение. Безопасность орудийных погребов была значительно усилена за счет размещения их в середине корабля, а не вдоль борта, как на «Лорде Нельсоне».

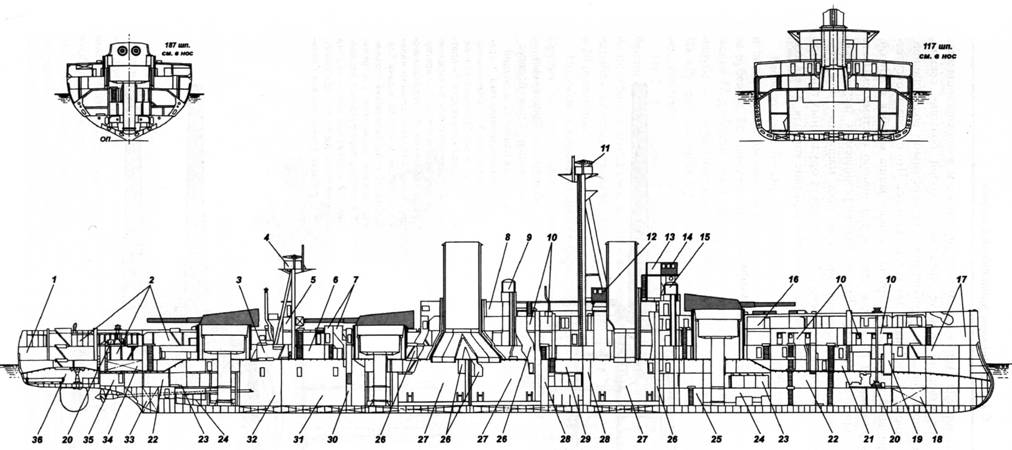

«Дредноут». Продольный разрез:
1 – малярная кладовая; 2 – кубрики команды; 3 – погреб боевых частей торпед; 4 – кормовой пост корректировки артиллерийского огня; 5 – отделение рефрижераторной машины; 6- корабельные мастерские; 7-вентиляционные шахты МО; 8 – радиорубка; 9-кормовая (резервная) боевая рубка; 10- каюты офицеров; 11 – носовой пост корректировки артиллерийского огня; 12- рубка командующего соединением (адмирала); 13- штурманская рубка; 14-ходовая рубка; 15-носовая боевая рубка; 16-отсек для хранения палубных 3-д орудий; 17- малярные и шкиперские (боцманские) кладовые; 18 – носовая дифферентная цистерна; 19 – цепной ящик; 20 – отделение шпилевых машин; 21 – провизионные кладовые; 22 – отсеки бортовых ТА; 23 – погреба 12-д зарядов; 24 – погреба 12-д снарядов; 25 – погреба 3-д выстрелов; 26 – вентиляционные шахты КО; 27 – КО; 28 – угольные ямы; 29 – отделение центрального распределительного щита; 30 – шахта лифта; 31 – МО; 32 – отсек холодильных машин; 33 – кормовая дифферентная цистерна; 34 – цистерна пресной воды; 35 – отсек рулевого привода; 36 – румпельной отделение и отсек кормового ТА.

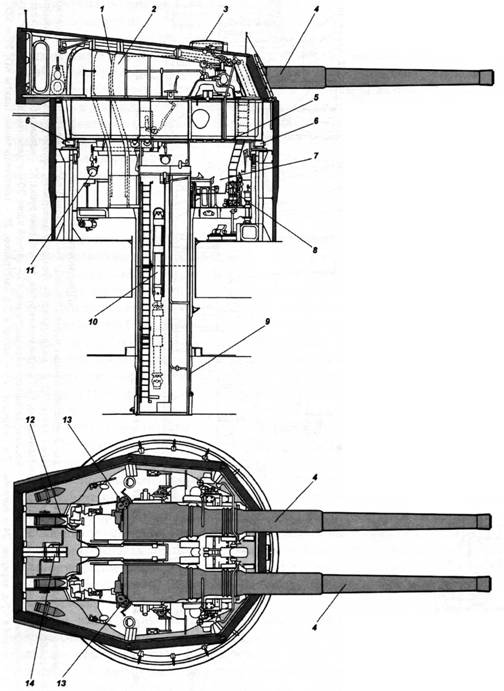

«Дредноут». Продольный разрез (вверху) и план боевого отделения башни 12-д орудий:
I – направляющая зарядника; 2 – рабочее отделение; 3 – телескопический прицел и его броневой колпак; 4 – качающаяся часть орудия; 5- платформа орудийного стола; 6 – опорные катки орудийного стола; 7 – перегрузочное отделение; 8 – гидравлические привода горизонтального наведения башни; 9 – труба подачи боезапаса; 10 – гидравлический подъемник подачи элементов выстрела;
II -тельфер перегрузочного отделения; 12 – откидной лоток подачи элементов выстрела; 13 – прибойник; 14 – лебедка ручной подачи боезапаса.
Чтобы закончить строительство корабля через двенадцать месяцев, были установлены орудия, предназначенные для «Лорда Нельсона» и «Агамемнона». Вес вооружения, включающий башни и поворотные столы, составлял 3 100 т, что на 10 т меньше, чем на «Лорде Нельсоне». Значительная экономия веса была достигнута за счет нового проекта орудийных установок, выполненного Адмиралтейством и детально разработанного Виккерсом и Армстронгом. Этот проект позволил уменьшить внешний диаметр барбета с 30,5 до 27 фт, что привело к заметному уменьшению веса поворотных столов и их креплений, каркаса и обшивки барбетов и особенно брони барбетов. Конструкция поворотного стола и орудийных станин была абсолютно новой и удачной.(5*)
