Линкоры британской империи. Часть VII. Эпоха дредноутов
Шрифт:
Защитники отражения атаки миноносцев только орудиями большого калибра приводят в качестве аргументов простоту управления и огромную разрушительную силу 12-дм орудий по сравнению с множеством 6-дм, это – правда, но трудность состоит в том, чтобы найти компромисс, поиск которого является вечной головоломкой для Главного кораблестроителя флота.
После многих наблюдений, дискуссий и раздумий я пришел к следующему заключению:
1) необходимость 6-дм батареи очевидна;
2) необходимо, чтобы она занимала мало места на корабле;
3) она не должна мешать стрельбе из орудий главного калибра;
4) при отражении ночных атак миноносцев 6-дм орудия следует заряжать шрапнелью;
5) веса снятой 4-дм артиллерии должно быть достаточно для установки 6-дм орудий.»
Ознакомившись с этим письмом, Уаттс сделал альтернативные
Фишер в начале 1910 г. оставил свой пост в Адмиралтействе, и проект больше не зависел от его предубеждения и сопротивления противоминному вооружению. Возможно, от 152-мм артиллерии на линкорах типа «Кинг Джордж V» отказались в целях экономии, однако трудно было представить создателя «Дредноута», предлагавшим или хотя бы уступившим вооружению линкоров орудиями среднего калибра.
Новые корабли в общем были похожи на тип «Кинг Джордж V», но на 7,62 метра длиннее, с шириной и осадкой на 0,3 м больше. Дополнительную длину использовали для увеличения протяженности полубака и кормовой части, чтобы обеспечить лучшую мореходность, а противоминную батарею перенесли ближе к корме, разместив там 152-мм орудия. Заводские проблемы задержали строительство и отложили вступление в строй новых кораблей на срок от двух до шести месяцев.
Их силуэт отличался от предыдущей серии более узкими дымовыми трубами, большой треногой мачтой и 152-мм батареей. Во время войны установили посты управления на топе мачты, а вокруг второй дымовой трубы появились прожекторные установки. В 1920 г. фок-мачту перенесли на кормовую надстройку.
Главный калибр линкоров остался неизменным, но вместо 102-мм противоминных орудий, как на «Кинг Джордж V», в качестве противоминной артиллерии установили двенадцать 152-мм орудий, расположив их пять побортно на полубаке и одно в диаметральной плоскости в линию с башней «Y» на главной палубе – предполагалось, что с этой позиции миноносцы будут хорошо просматриваться на горизонте. Это расположение оказалось неудобным, так как орудия размещались стесненно и очень низко, выступая далеко вперед.
«В начале войны возникла идея укрепить орудийные порты, поскольку в море вода их постоянно заливала. Вода свободно поступала внутрь корабля через щели между поворотным орудийным щитом и бортом корабля. В плохую погоду уровень воды, проникавшей через открытые амбразуры, достигал на палубе 3-4 дюймов, создавая большие неудобства орудийной прислуге, что отражалось на эффективности стрельбы. На «Айрон Дюк» были приняты меры для устранения этих недостатков. Установили переборку сзади орудий, чтобы задерживать попадавшую на корабль воду, и проложили водонепроницаемые резиновые прокладки в щелях между щитами и бортом корабля. Результаты были удовлетворительными, и похожие изменения были сделаны на кораблях типа «Куин Элизабет» и «Тайгере». Два кормовых 6-дм орудия, которые находились на уровне главной палубы, при первой возможности были сняты, борта забронировали и закрыли амбразуры на всех кораблях этой серии, как оказалось, эти орудия не могли применяться в море, находясь только на фут выше ватерлинии. Орудия установили в новых небронированных казематах на носовых надстройках на уровне палубы полубака.»
Сохранение башни «Q» на уровне верхней полубы не давало разместить батарею 152-мм орудий выше и дальше в корму, чтобы прислуга оставалась сухой, как на «Эрине», кроме того, это привело бы к необходимости удлинения броневой защиты 152-мм батареи, а увеличенная ширина привела бы к большему водоизмещению, что не допускалось. Во время войны на кормовой надстройке были установлены два 76-мм зенитных орудия.

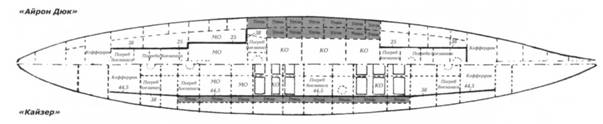

Сравнение
Вверху – «Айрон Дюк», внизу – «Кайзер»
Торпедные аппараты установили ниже ватерлинии в корму от барбета башни «Y», поскольку кормовой торпедный аппарат, устанавливаемый на предыдущих типах линкоров, все равно невозможно было использовать, вследствие чего его обычно демонтировали во время войны.
Установка прибора управления артиллерийским огнем главного калибра и наблюдательного поста на мачте вызвала возврат к тяжелой треногой конструкции. Приборы управления 152-мм орудиями расположили на верхнем мостике с бронированными визирами для каждой батареи на уровне палубы полубака в носу и на главной палубе в корме. Ранее при управлении стрельбой 152-мм орудий мешал дым, из-за чего стрельба в открытом море была затруднительна.
В хорошую погоду главный калибр очень хорошо стрелял, хотя орудия башни «Q» вызывали значительную деформацию корпуса, когда вели огонь по носу или корме от траверза.
На «Айрон Дюк», впервые на флоте, установили 3-фунт. зенитные орудия. Ввиду плохой обученности экипажа стрельбе из них, они были бесполезны и применялись во время войны против сравнительно медленно движущихся целей, таких как «цеппелины».
Распределение брони в общем было аналогично таковому на «Кинг Джордж V». Броневой пояс, простиравшийся в корму, имел толщину 152-102 мм вместо 63,5 мм, переборки стали толщиной соответственно 102 мм и 152 мм вместо 63,5 мм и 254 мм на средней и нижней палубах. Дополнительная защита броней батарей привела к утоныпению брони носовой части барбетов; поскольку броневой пояс в корме теперь был толще, кормовую часть барбета башни «У» защитили более тонкой броней, а также уменьшили толщину палубы над рулевой рубкой со 102 мм до 63,5 мм.
Боевая рубка была довольно просторной, двухэтажной, сверху покрыта 279-мм броней, снизу – 152-мм, переговорная труба имела броню толщиной 102 мм и вела в боевые посты на средней палубе.
После Ютландского сражения дополнительно усилили защиту артиллерийских погребов установкой переборок и увеличением толщины (на 25-51 мм) палуб, что привело к росту водоизмещения на 820 т. С бортов артиллерийские погреба и машинные отделения защищались 38-25-мм броневыми щитами, а два ряда угольных бункеров поднимались на 5,2 метра выше ватерлинии и служили защитой котельных отделений. В Ютландском сражении «Мальбро» получил попадание торпедой в среднюю часть корабля. Пробоина имела длину 21,3 м и ширину 6,1 м. Линкор сохранил место в строю и продолжал некоторое время бой, имея скорость 17 уз и крен на правый борт. Через 24 часа с осадкой 11,9 м и скоростью 10 уз он пришел в Хамбер.(1*) Сравнение чертежей «Айрон Дюк» и «Кайзера» показывает, что у немцев противоторпедная переборка проходила вдоль всей длины артиллерийских погребов, машинных и котельных отделений, а угольные бункеры действовали как буфер по всей площади, где было возможно, мы же на наших кораблях сосредоточили уголь в районе артиллерийских погребов башни «Q» и трех котельных отделений. То, что «Мальбро» держался так браво, будучи тяжело подбитым, говорит о хорошей защите посредством угля. Несколько немецких больших кораблей, торпедированных нами, тоже добрались до дома благодаря своей системе защиты, хотя, насколько мы знаем, они не получили попаданий в среднюю часть корабля.
1* Когда «Цесаревич» был торпедирован в Порт-Артуре, размер пробоины составил 9,14 х 3,05 м, и он не получил повреждений в районе, защищенном внутренней противоторпедной переборкой. Однако следует учесть разницу между эффективностью торпед в 1904 и 1916 годах. – Прим. авт.

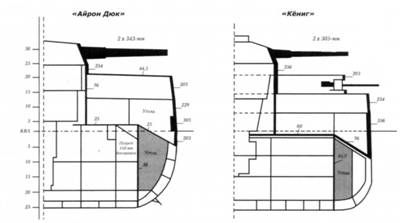

Сравнение конструктивной защиты английских и германских линейных кораблей
Слева – «Айрон Дюк», справа – «Кёниг»
