Линкоры британской империи. Часть VII. Эпоха дредноутов
Шрифт:
Бронирование,мм: пояс – 330-152, переборки – 152-102 барбеты – 254-102, башни – 330-279 боевая рубка – 279, пост управления артогнем – 152 торпедные аппараты – 152-102 палубы: полубака – 25, верхняя – 44,5-32, главная – 32 (только в оконечностях), средняя – 25 (только в средней части корабля), нижняя – 76-25 (только в оконечностях) торпедные переборки – 51 дымовые трубы – 38
Механизмы:«Бархэм» и «Вэлиант» имели турбины «Браун Кэртис», изготовленные фирмами-строителями; «Малайя» и «Куин Элизабет» – турбины Парсонса, построенные фирмой «Уоллсенд»; «Уорспайт» -турбины Парсонса, изготовленные Hawthorn Leslie, 4 вала; проектная мощность 75 000 л.с., скорость 24 уз
Котлы: 24 типа Ярроу на «Бархэме» и «Уорспайте» 24 фирмы «Бабкок и Уилкокс» на остальных кораблях
Запас
Экипаж, чел. 925/951
Конструкторы: И.Н.Мунней под руководством У.Х.Гарда
Особенности:
1) первые линейные корабли с 15-дм орудиями;
2) первые большие корабли, работающие на нефтяном топливе;
3) первые линейные корабли, имеющие скорость 24 уз;
4) подвергались более радикальной модернизации, чем другие корабли британского флота;
5) имели самую большую метацентрическую высоту в британском флоте за 40 лет.
Бросая ретроспективный взгляд на историю наших больших кораблей, мы можем отметить несколько кораблей, выделявшихся своим красивым силуэтом и исключительными боевыми качествами, такие как «Ахиллес», «Дредноут», «Маджестик», «Дредноут» (1905 г.) и «Тайгер». К ним нужно добавить «Куин Элизабет» как наиболее совершенный образец искусства проектирования боевых кораблей.
Линейный корабль, вооруженный большими орудиями, в основу которого был положен тип «Тайгер», он представлял собой воплощение мощи, скорости и никем не был превзойден вплоть до появления «Худа». И когда Уаттс поставил свою подпись на проекте этого корабля, – последнем из одиннадцати проектов, по которым были построены 37 линейных кораблей, за строительство которых он отвечал будучи Главным кораблестроителем британского флота, – в нем было мимолетное напоминание о «Кинге Эдварде VII», чертежи которого Уаттс подписывал 10 лет назад. После многих странных изменений силуэта «Куин Элизабет» имел явное сходство с первой серией кораблей, построенных под руководством Филипа Уаттса.
С пришествием этих быстроходных линкоров строительство линейных крейсеров приостановилось, и шестой корабль типа «Куин Элизабет», названный «Эджинкоорт», был включен в Программу 1914 г. вместо систершипа «Тайгера».
Линейный корабль «Бархэм»

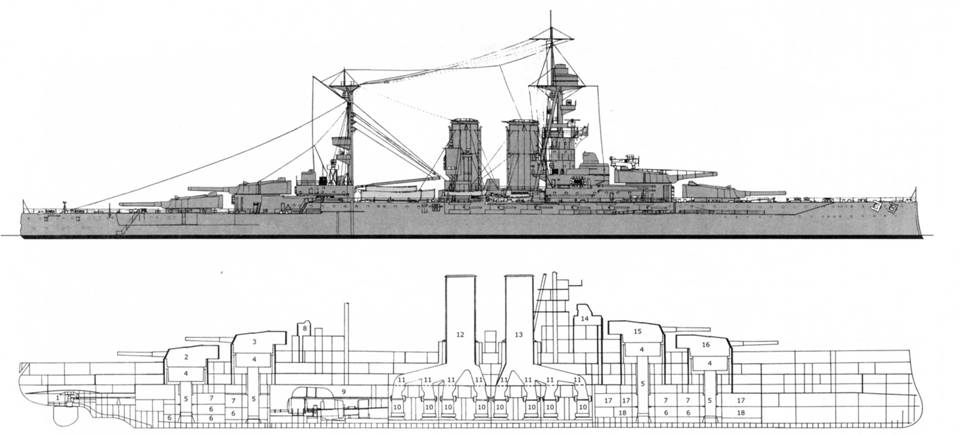

Наружный вид и общее расположение по состоянию на 1918 год: 1 – румпельное отделение, 2 – башня «У» главного калибра, 3 – башня «X» главного калибра, 4 – подбашенное отделение, 5 – элеваторы подачи боезапаса, 6 – снарядный погреб главного калибра, 7 – зарядный погреб главного калибра, 8 – кормовая рубка и пост УТС, 9 – машинное отделение, 10 – котлы, 11 – дымоходы, 12 – вторая дымовая труба, 13 – первая дымовая труба, 14 – боевая рубка, 15 – башня «В» главного калибра, 16 – башня «А» главного калибра, 17 – зарядный погреб среднего калибра, 18 – снарядный погреб среднего калибра
Линейный корабль «Куин Элизабет»

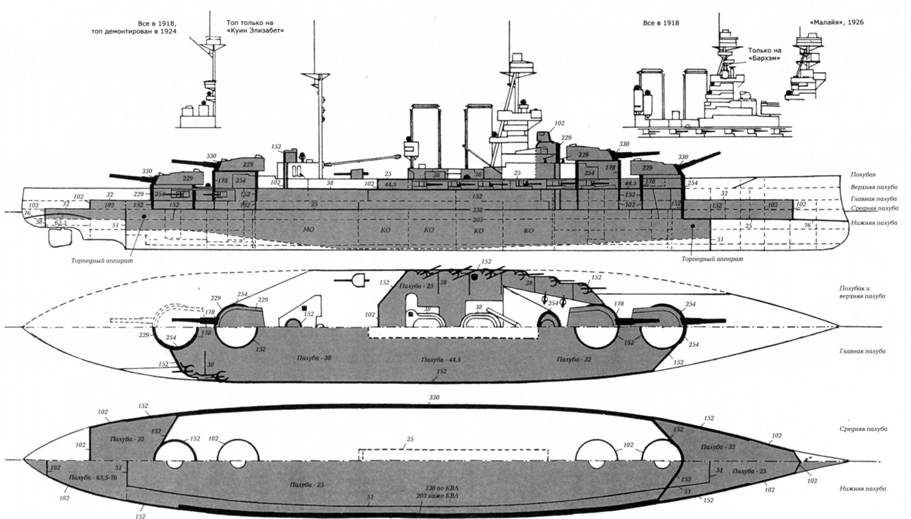

Схема бронирования
Первоначальное водоизмещение 27 500 т при осадке 8,76 м увеличилось до 29 150 т при осадке 9,18 м после постъютландской модернизации, в результате которой было существенно усилено бронирование. По сравнению с «Айрон Дюк», длина увеличилась на 6,1 м, а ширина на 0,15 м и осадка на 0,23 м, что привело к увеличению водоизмещения на 2 500 т. Так как башня «Q» в этом проекте не предусматривалась, полубак продлили до барбета башни «X», отсутствие брони за казематами позволило сэкономить вес и разместить катера позади дымовых труб, которые поднимались стрелой кранов, установленных у основания грот-мачты.
Новые 15-дм/42 орудия весили 97,3 т, стреляли 870,9-кг снарядами на расстояние 21 400 метров,
Башни были такими же, как на «Айрон Дюк», но больших размеров с 229-мм стенками и 381-мм лобовой броней. Они имели на крыше визирные козырьки, что ограничивало углы вертикального наведения.
Размещение батареи противоминных орудий было, безусловно, слабым местом в проекте. На «Айрон Дюк» требовалось, чтобы эти батареи занимали как можно меньшее пространство, которое Уаттс хорошо организовал. Но на «Куин Элизабет», с ее длинной палубой полубака, не было необходимости для скопления орудий в носовой части, и батареи могли очень хорошо разместиться дальше в корму от середины корабля. Однако «Айрон Дюк» использовался как образец, и, хотя орудия были сгруппированы ниже башни «В», они страдали тем же – в свежую погоду заливались водой. Полубак уходил дальше в корму, что позволяло трем носовым орудиям с каждого борта (около 57,9 м от носа) иметь угол наведения в нос корабля. В бесполезности кормовых 152-мм орудий на «Айрон Дюк» еще не успели убедиться к моменту вступления «Куин Элизабет» в строй, поэтому она вышла в море со всеми 16-ю орудиями этого калибра. Но на остальных кораблях этой серии позиции кормовых орудий обшили металлическими листами и заменили их одноствольными пушками с каждого борта в средней части корабля, защитив их броневыми щитами, – считалось, что они стоили целой батареи, стоящей на палубе внизу. Когда понадобилось место для противовоздушной защиты, эти орудия заменили 4-дюймовыми.
Бронирования барбетов
Слева – «Айрон Дюк», справа – «Куин Элизабет»

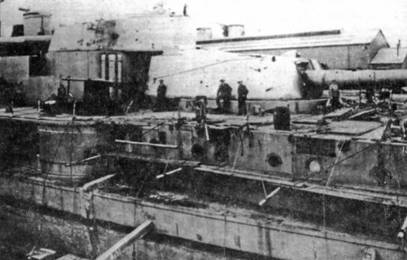

Кормовые башни главного калибра линкора «Уорспайт»

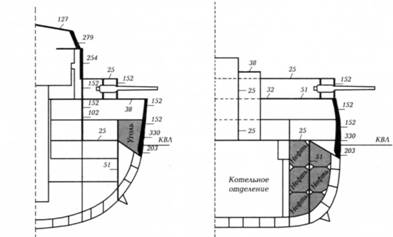

Поперечные сечения линкора «Куин Элизабет» Горизонтальное и вертикальное бронирование в районе башни «В» главного калибра (слева) и котельных отделений (справа)
Орудия 152-мм батареи были разделены 38-мм броневыми щитами, которые по высоте простирались от палубы до палубы, но уходили лишь на 4,57 м вглубь корпуса, таким образом орудийные казематы были открыты с тыльной стороны. Во время Ютландского сражения там уложили готовые кордитовые заряды. Пожар, вызванный взрывом этих зарядов, привел к тяжелым повреждениям на «Малайе». Вдобавок был установлен комингс внутри борта орудийных казематов, чтобы вода не поступала через орудийные порты.
Броня распределялась по тем же линиям, что на «Айрон Дюк», но в общем толщина ее немного уменьшалась.Толщина броневого пояса по ватерлинии увеличивалась с 305 до 330 мм, такой же броней, вместо 229-мм, защищалась средняя палуба, а вдоль главной палубы толщина брони уменьшалась с 203 до 152 мм. Все переборки имели 152-мм толщину, под барбетом башни «А» толщина переборки уменьшалась до 51 мм. Броня палубы местами утоньшалась до 6 мм, однако в общем была 95 мм в средней части корабля вместо 89 мм, как на «Айрон Дюк», а противоторпедные переборки – толщина которых увеличилась с переменных 25-38 мм до одинаковой на всем протяжении толщины 51 мм – проходили вдоль всего корпуса, от носового до кормового торпедных отделений.
