Паровой турбине и в будущем предстоит сыграть немаловажную роль. Она, наряду с газовой турбиной, позволит человеку использовать неисчерпаемый запас энергии, сосредоточенный в атомном ядре.
Современные турбины работают на паре высокой температуры и, значит, высокого давления. Они, как и рекомендовал Карно, используют более горячий «верхний источник тепла». При выходе пара из турбины ставят охлаждаемый водой конденсатор.
Одна из современных паровых
В директивах XX съезда КПСС по шестому пятилетнему плану имеется специальное указание о том, чтобы советские энергетики всемерно повышали начальные давления и температуру пара. В решениях сказано, чтобы широкое применение нашло паротурбинное оборудование, работающее при давлении пара в 130 атмосфер и температуре 565 °C. Но, кроме этого, директивами устанавливается необходимость освоения еще более высоких значений давления и температур — 220 атмосфер и 600 °C, а один агрегат должен быть введен в действие даже на 300 атмосфер при температуре 650 °C.
Директивами XX съезда дается задание нашей промышленности и по строительству мощных паровых турбин.
В Советском Союзе сейчас изготовляется много паровых турбин. Пока наиболее мощные из них могут развивать 150 тысяч киловатт. По заданию партии советские турбостроители создадут турбины на 200 тысяч и даже на 300 тысяч киловатт.
В шестой пятилетке значительно увеличится и количество выпускаемых нашей промышленностью турбин.
Один только Ленинградский Металлический завод увеличит к 1960 году выпуск турбин по сравнению с 1955 годом на 648 %.

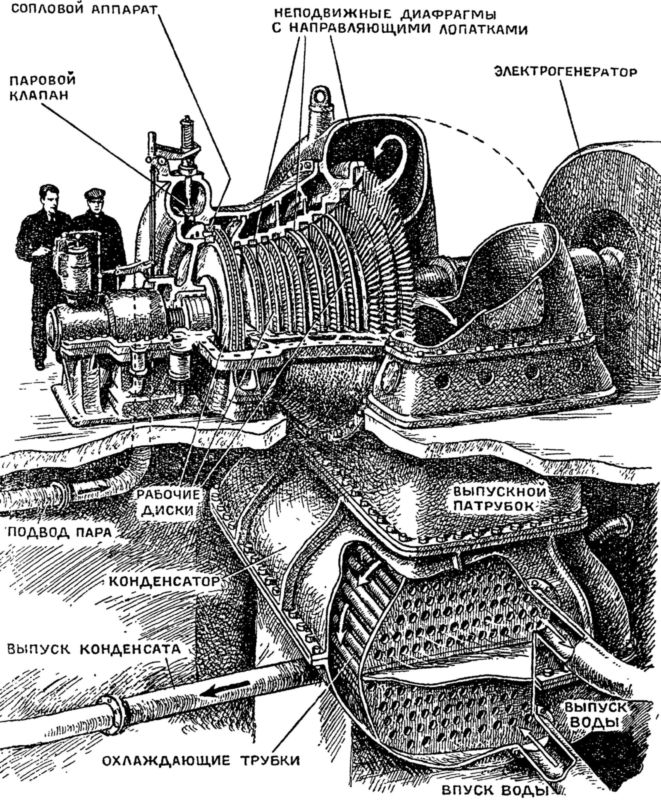

Современная паровая турбина представляет собой сложное сооружение. На изготовление паровых турбин идут особые, жаропрочные металлы. Как выглядит современная паровая турбина? На рисунке (на странице 81) изображена установка с турбиной мощностью около 30 000 киловатт. На валу турбины сидит ряд дисков с рабочими лопатками. Первый слева диск — колесо Кэртиса. Здесь два ряда лопаток на одном диске и направляющие каналы между ними представляют собой ступень скорости. Остальные диски вращаются между перегородками с соплами. Это ступени давления.
Пар поступает к камере, откуда через клапан он может получить доступ к группе сопел на первой стенке корпуса. Таких клапанов несколько. Если не требуется снимать полную мощность с турбины, то часть клапанов закрывают и пар подается на колесо Кэртиса не по всей окружности, а лишь в некоторых пунктах. Потом пар, пройдя ступень скорости, заполняет весь объем цилиндра турбины, постепенно расширяясь и отдавая остальную энергию ступеням давления. Через патрубок отработанный пар уйдет в конденсатор.
На рисунке видно, как размер рабочих дисков и лопаток на них от ступени к ступени увеличивается, обеспечивая нужные проходы для расширяющегося пара.
На рисунке видно и устройство конденсатора. Он представляет собой большой резервуар, через который проходит пучок трубок. Пар из турбины выпускается в резервуар, а по трубкам циркулирует охлаждающая вода. Сконденсировавшийся пар (конденсат) собирается в нижней части резервуара и специальным насосом откачивается снова в паровой котел.
Вал турбины лежит на подшипниках и имеет очень сложные уплотнения по концам, через которые пар не может просочиться вдоль вала.
Регулирование подачи пара клапанами производят автоматически с помощью специального регулятора — вроде уаттовского.
Турбины более высоких мощностей устроены
Таков современный паровой двигатель, являющийся основным первичным двигателем тепловых электростанций.
Но вместе с совершенствованием парового двигателя совершенствовался и паровой котел. Современные котлоагрегаты совсем не похожи на первые паровые котлы Папена или даже более поздние.
Наиболее простой паровой котел — цилиндрический. Он относится к первым образцам котлов, которые стали применяться в промышленных установках прошлого века и применяются кое-где даже сейчас.

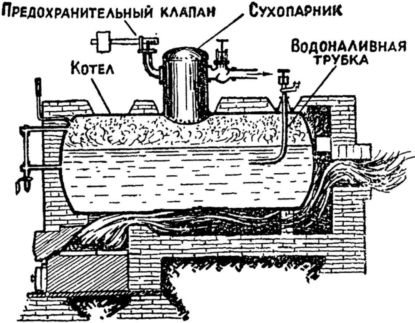

Цилиндрический паровой котел.
Его устройство несложно. Огромный цилиндрический резервуар, похожий на железнодорожную цистерну, покоится на кирпичной подушке. Под котлом — топка, где сжигается топливо. От топки внутри кирпичных стенок, окружающих котел, идут каналы, отводящие дым, — дымоход. Сверху к котлу приклепан небольшой резервуар — сухопарник. Здесь скапливается отделяющийся от воды пар и далее отводится через трубу к паровому двигателю. На сухопарнике установлен предохранительный клапан. Он откроется в том случае, если давление пара в котле вдруг поднимется выше допустимого значения. Иначе, без клапана, давлением пара котел может разрушиться. Пополнение новой водой идет через трубку, входящую в котел сверху.
Такой котел был неэкономичным, — много сжигалось топлива и мало образовывалось пара. Кроме того, в таком котле нельзя было получать пар высокого давления, — стенки цилиндра не выдерживали.
Через много усовершенствований прошел котел до наших дней. Одним из наиболее совершенных котлов современных теплоэлектростанций является так называемый прямоточный котел.

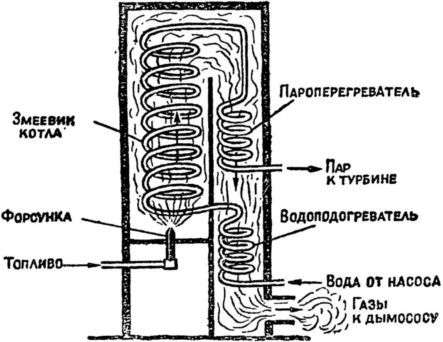

Схема прямоточного парового котла.
Здесь нет совсем цилиндра, то есть нет котла в собственном смысле слова. Имеется лишь система змеевиков из труб. Топка — почти всё пространство, в котором размещены змеевики. Форсунки, подающие жидкое топливо, расположены в нижней части левой камеры. Здесь горит топливо. Горячие газы (дым) проходят сначала мимо первого змеевика, затем мимо второго и, наконец, мимо третьего. Затем дым отсасывается прочь специальным вентилятором-дымососом. Вода поступает в змеевик, который омывается газами в последнюю очередь и потому оказывается самым холодным. Здесь вода подогревается. Затем подогретая вода поступает в первый, главный змеевик. Проходя снизу вверх, вода нагревается и к выходу из змеевика превращается в пар. Пар далее попадает в змеевик, где происходит перегрев пара. Перегретый пар направляется к турбине. В такой котел вода подается непрерывно и под большим давлением и нагревается до высокой температуры.
