На Рис. 1.4. изображена схема формирования атмосферных источников при пожаре относительно небольшой площади, когда над местом возгорания формируется конвективная струя смеси продуктов горения и вовлекаемого воздуха. Под действием силы плавучести струя поднимается, искривляется ветровым потоком и после разрушения рассеивается под действием атмосферной диффузии.
Предполагается, что атмосфера слаботурбулизована и загрязняющая примесь после потери струей динамической индивидуальности на фоне пульсационного движения атмосферных вихрей движется в виде неразрывного сплошного потока. Такие условия соответствуют устойчивому состоянию атмосферы, когда вертикальный градиент температуры воздуха близок к нулю или отрицателен. Физически
Устойчивые или инверсионные условия характеризуются слабым турбулентным обменом, и приземная концентрация загрязнений имеет низкие значения. В качестве первичного источника на рисунке выступает струя 1 до места ее деструкции, соответствующего X — координате в точке Хр. Далее происходит активное рассеивание потока из эффективного сечения 3. Это сечение струи и является вторичным источником загрязнения.
Если границы рассеивания продолжить навстречу потоку, то в случае изотропного рассеивания они сойдутся в точке 4, являющейся местом эффективного точечного источника рассеиваемого выброса.
Случай формирования атмосферных источников при пожаре в сильнонеустойчивой атмосфере рассмотрен на Рис. 1.5. Здесь, как и в предыдущей ситуации, первичным источником является собственно струя 1 до места ее разрушения 2. Однако из-за колебательного характера движения струйного потока (меандрирования) на завершающем этапе его развития вторичными источниками загрязнений будут квазиклубы 3, периодически возникающие в области 2. Квазиклубы — это фрагменты распавшегося на отдельные порции вещества струи. Они имеют крупномасштабное вихревое движение типа «дорожки Кармана», возникающей в потоке за препятствием. Эффективный точечный источник 4 может быть построен, как и в предыдущем случае, сведением огибающих клубов в некоторый единый центр.
Отметим, что подобная картина формирования атмосферных источников характерна для состояний атмосферы с вертикальным градиентом температуры воздуха больше адиабатического. Нагретые порции воздуха получают импульс силы плавучести, а им на смену опускаются холодные порции воздуха. В результате такого движения воздушных масс происходит интенсивное вертикальное перемешивание примеси в возрастающем по Z слое.

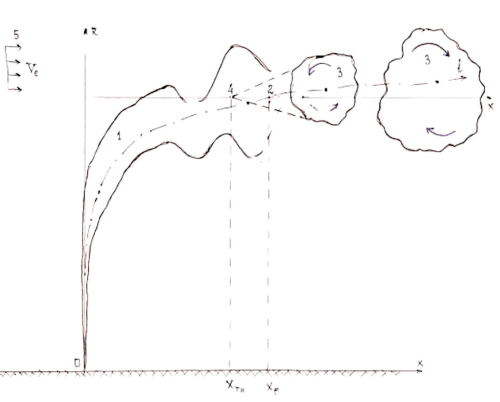

Рис. 1.5. Схема движения восходящего потока при пожаре, и формирование источников загрязнения окружающей среды при сильно турбулизованной атмосфере: 0 — место пожара; 1 — первичный объемный источник (меандрирующая струя); 2 — место разрушения струйного потока; 3 — вторичные объемные источники; 4 — мнимый точечный источник; 5 — ветер.
Если температурный градиент атмосферного воздуха близок или равен адиабатическому (понижение температуры примерно на 1C на каждые 100 м высоты), то реализуется так называемые безразличные (или нейтральные) условия. При вертикальном градиенте температуры равном (или ниже) адиабатического поднимающийся газообразный объем обладает той же температурой, что и окружающие массы воздуха. В такой ситуации отсутствует импульс сил всплытия, и атмосфера не оказывает на выброс никакого влияния в Z — направлении.

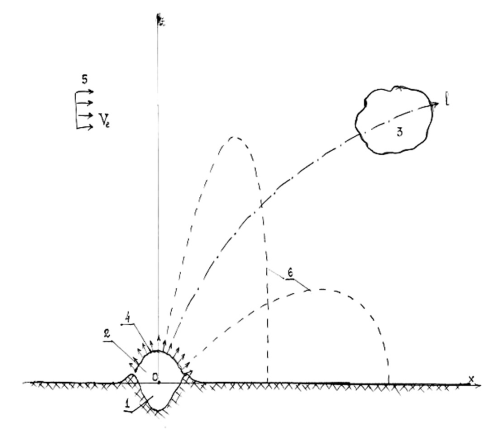

Рис. 1.6. Схема движения выбросов при взрыве, и формирование источников загрязнения окружающей среды: 0 — место взрыва; 1 — воронка; 2 — объемный первичный источник; 3 — вторичный объемный источник (взрывное
Схема движения выбросов при взрыве и формирование источников загрязнения воздуха и земли приведены на Рис. 1.6. Как следует из рисунка, над местом взрыва 0 возникает объемный источник 2, состоящий из взрывных газов и раздробленных частиц и фрагментов вещества подстилающей поверхности (грунта), вовлеченного в выброс из воронки 1; воздух в объеме 2 отсутствует. За времена ~ 10 – 2с:10 хс давление газов в выбросе 2 снижается до атмосферного, а его полусферическая поверхность занимает в пространстве некоторое положение 4, являющееся вторичным поверхностным источником загрязнения окружающей среды твердой и жидкой фазами взрыва.
Газообразные продукты взрыва под действием взрывного импульса и сил плавучести покидают объем 2 и всплывают в атмосфере. Так возникает газообразный вторичный источник — взрывное облако 4. Оно сносится ветровым потоком и поднимается на некоторую высоту, где теряет свою динамическую индивидуальность на фоне турбулентной среды. Затем под действием атмосферной диффузии вещество облака рассеивается в окружающей среде.
В первичном источнике 2 (взрывном клубе) твердая и жидкая фазы взрыва ускоряются радиально расширяющимися газами и после выхода за ее пределы летят под действием силы инерции и силы тяжести по баллистическим траекториям. Полет частиц и фрагментов разрушенного при взрыве объекта заканчивается выпадением на поверхность земли в некотором ареале. Траектории частиц, вылетающих из взрывного очага под разными углами, обозначены на рисунке штриховыми линиями 6.

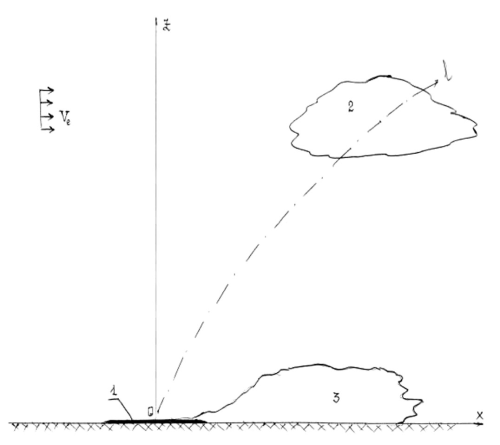

Рис. 1.7. Схема движения токсичных выбросов от пролива и формирование источников загрязнения: 0 — место пролива; 1 — первичный площадной источник; 2 — вторичный объемный источник (при испарении легкого газа); 3 — вторичный объемный источник (при испарении тяжелого газа); 4 — ветер.
Таким образом, в случае взрывной аварии в общем случае возникают практически одновременно два вторичных выброса. Для твердой и жидкой фаз взрыва вторичным источником является полусферическая поверхность 4, а для газообразной фазы — объемный клуб 3.
Рассмотрим теперь, как формируются источники загрязнений природных сред от проливов токсических веществ. Как следует из Рис. 1.7., сам пролив представляет собой первичный площадной источник 1, из которого в зависимости от плотности испаренного газа формируется либо приземный объемный вторичный источник 3 (при испарении тяжелого газа), либо высотный (приподнятый) объемный вторичный источник 2 (при испарении легкого газа). Газ считается тяжелым, если его плотность выше, чем у воздуха и легким — если ниже.
Другим практически важным случаем возникновения вторичных токсических источников является взрыв емкости с токсикантом, приподнятой над подстилающей поверхностью на некоторую высоту. Этот случай соответствует взрыву некоторых типов химических боеприпасов.
Как следует из рисунка Рис. 1.8. в общем случае в месте взрыва емкости с токсичной жидкостью возникает объемный первичный парожидкокапельный источник 1, содержащий токсичный продукт в паровой, газовой и жидкой фазах. Взрывной клуб 1 расширяется взрывными газами пока его давление не сравняется с атмосферным. Затем из объема 1 будет вылетать жидкокапельная фракция, а испаренный продукт покинет место взрыва и в виде облака тяжелых газов начнет снижаться. Таким образом, возникает объемный вторичный источник токсиканта 2.
