Материалы для ювелирных изделий
Шрифт:
Согласно положению сплава на диаграмме состояния литейный дюралюмин марки Д1, содержащий 3,8 % Си, 0,8 % Mg, 0,6 % Мп, остальное Al, после затвердевания в условиях равновесия должен иметь однофазную α-структуру. Скорость охлаждения при кристаллизации сплава ≤ 1 °C/с соответствует литью в песчано-глинистые смеси и в оболочковые формы. Однако при охлаждении сплава в кокиле, литье под давлением и прессовании при кристаллизации со скоростью охлаждения от 20 до 150 °C/с кристаллизация проходит в неравновесных условиях. В сплаве в некотором количестве появляются продукты эвтектической кристаллизации. Количество эвтектической составляющей тем больше, чем выше содержание меди и магния в сплаве.
При последующем охлаждении вследствие резкого уменьшения растворимости меди и магния в алюминии происходит
Режимы закалки и старения подбираются для каждого состава сплава индивидуально (в приведенном случае – закалка от 500 °C, старение при 20 °C в течение четырех суток) и в основном одинаковы для деформированного и литого состояния сплава. Однако при дендритной ликвации литых сплавов их механические свойства становятся неоднородными. Кроме того такие сплавы начинают сильнее корродировать.

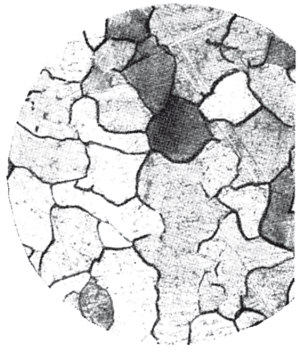

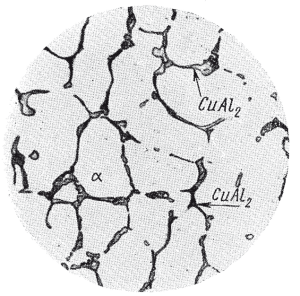

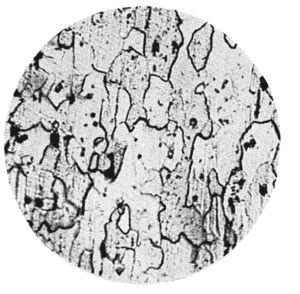

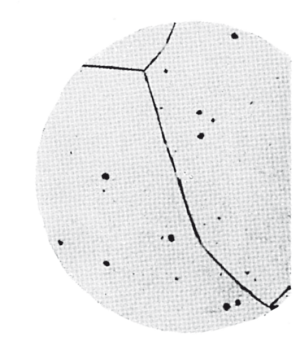

Рис. 6.3. Микроструктуры: а – литого дюралюмина Д1 × 250 (видны дендриты алюминиевого твердого раствора (светлые) и фаза CuAI2 (серая); фаза S и марганцовистая составляющая ввиду их малых количеств при данном увеличении не обнаруживаются); б – закаленного дюралюмина × 500 (видны зерна алюминиевого твердого раствора и включения нерастворимых фаз; в — состаренного дюралюмина × 200 (на шлифе кроме α-твердого раствора видны темные включения марганцовистой фазы).
Как говорилось ранее, дендритную ликвацию можно устранить, если сплав отжечь при температурах на 50—100 °C ниже линии солидуса.
Для разных литейных сплавов существуют два вида отжига – гомогонизационный и гетерогенизационный.
В однофазных сплавах, например в литой однофазной оловянистой бронзе, содержащей 5 % олова и закристаллизовавшейся в кокиле со скоростью охлаждения 25 °C/с, главный процесс при гомогенизации – выравнивание состава зерен твердого раствора, т. е. устранение внутрикристаллической ликвации (рис. 6.4).
Устранение внутрикристаллической ликвации в других однофазных сплавах, например в медноникелевом сплаве с непрерывном рядом твердых растворов, показано на рис. 6.5. В рассматриваемом сплаве, содержащем неравновесную избыточную фазу, при гомогенизации происходят два основных процесса: выравнивание концентрации внутри зерен твердого раствора и растворение неравновесных избыточных фаз. Оба процесса протекают в течение длительного времени. В основе их лежит диффузия, и поэтому гомогенизационный отжиг называют также диффузионным.
Если цель гомогенизации – повысить пластичность, то за оптимальное время гомогенизационного отжига можно принять время полного растворения неравновесного избытка фаз. Значение гомогенизации особенно велико для фасонных ювелирных отливок из алюминиевых сплавов.
В большинстве цветных сплавов матричной фазой является твердый раствор на базе основного металла, а избыточной – соединение. К таким материалам относятся все термически упрочняемые сплавы на медной, алюминиевой, серебряной и других основах. Например, серебряно-медные сплавы, бериллиевая бронза, термоупрочняемые силумины, легированные медью, цинком и другими присадками.
В литейных сплавах гетерогенизационный отжиг применяют, как правило, в тех случаях, когда растворимость одного из компонентов в твердом состоянии значительно изменяется с температурой. Например, в сплаве системы Ag – Си, содержащем 8,8 % Си, структура двухфазна. Если сплав был отлит в кокиль, т. е. кристаллизация проходила при высокой скорости охлаждения (20–25 °C/с), то р-фаза выделяется не полностью. В процессе прессования сплава при его кристаллизации (жидкая штамповка) скорость охлаждения резко увеличивается и составляет приблизительно 150 °C/с (В. Б. Лившиц). При такой скорости β-фаза вообще не образуется. Высокая скорость охлаждения является результатом устранения воздушного зазора между кристаллизующимся сплавом и формой. В этом случае проводится гетерогенизационный отжиг, при котором при нагреве выше линии ограниченной растворимости при температуре 770 °C образуется твердый раствор а, а при последующем очень медленном охлаждении до комнатной температуры формируются частицы β-фазы, которые выделяются полностью. Поэтому охлаждение отливок при гетерогенизαционном отжиге следует проводить с печью.7. Сплавы на основе меди
Медь – элемент первой группы периодической системы, атомная масса – 63,54, порядковый номер – 29, температура плавления – 1083 °C, кипения – 2360 °C. Она имеет кубическую гранецентрированную решетку с параметром а = 0,361 нм (3,61 Å). Плотность – 8,93 г/см2. Твердость – НВ 35 (350 МПа). Предел прочности относительно невысок – 220 МПа (22 кг/мм2).
Медь – это пластичный металл, единственный в природе светло-розового цвета. Медь встречается в самородном состоянии и очень легко восстанавливается из руды.
На воздухе, в присутствии углекислого газа, она покрывается пленкой зеленого цвета (патиной), гидроксидным карбонатом меди СиСО3 Си(ОН)2. При нагреве образуется черный налет оксида меди СиО.
Медь хорошо обрабатывается давлением, полируется и обладает красноватым блеском, который достаточно быстро исчезает. Медь – лучший после серебра проводник тепла и электричества и имеет очень высокую удельную теплоемкость.
Примеси по характеру взаимодействия с медью делятся на три группы:
– Ni, Zn, Sb, Sn, Al, As, P образуют твердые растворы, повышают механические свойства, но резко снижают электро– и теплопроводность;
– Pb, Bi нерастворимы в меди и образуют с ней в малых количествах легкоплавкие эвтектики, располагающиеся по границам зерен, затрудняют обработку давлением и вызывают разрушение; при более высоком содержании висмута снижается порог хладноломкости;
– О, S образуют химические соединения соответственно Cu2O, Cu2S, которые, располагаясь на границах зерен, придают меди хрупкость.
Чистая медь не используется для изготовления украшений. Для недорогих ювелирных изделий применяют сплавы меди с никелем (мельхиор, нейзильбер) и с цинком (латуни).
7.1. Сплавы меди и никеля
Медь и никель неограниченно растворимы как в жидком, так и в твердом состоянии. Диаграмма состояния Си – Ni показана на рис. 7.1. Структура всех двойных медно-нике-левых сплавов – твердый раствор этих элементов. Кристаллическая решетка – гранецентрированная кубическая.
Для художественных изделий применяются коррозионно-стойкие медно-никелевые сплавы: мельхиор, нейзильбер.

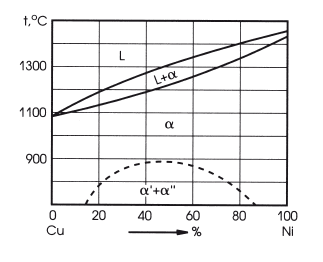

Рис. 7.1. Диаграмма состояния Си – Ni.
