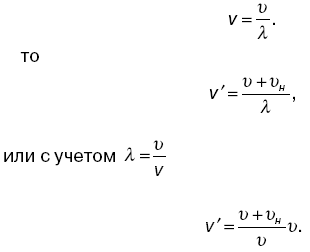

Представим себе, что наблюдатель приближается со скоростью ин к неподвижному относительно среды источнику волн. При этом он встречает за один и тот интервал времени больше волн, чем при отсутствии движения. Это означает, что воспринимается частота vy больше частоты волны, испускаемой источником. Но если длина волны, частота и скорость распространения волны связаны соотношением:
Эффект Доплера можно использовать для определения скорости движения тела в среде. Для медицины это имеет особое значение. Например, рассмотрим такой случай. Генератор
Техническая система неподвижна относительно среды.
В среде со скоростью u0 движется объект (тело). Генератор излучает ультразвук с частотой v1. Движущимся объектом воспринимается частота v1, которая может быть найдена по формуле:
где v – скорость распространения механической волны (ультразвука).
В медицинских приложениях скорость ультразвука значительно больше скорости движения объекта
(u > u0). Для этих случаев имеем:
Эффект Доплера используется для определения скорости кровотока, скорости движения клапанов и стенок сердца (доплеровская эхокардиография) и других органов; потока энергии волн. Волновой процесс связан с распространением энергии. Количественной характеристикой от энергии является поток энергии.
Поток энергии волн равен отношению энергии, переносимой волнами через некоторую поверхность, к времени, в течение которого эта энергия перенесена:
Единицей потока энергии волн является ватт (Вт).
Поток энергии волн, отнесенный к площади, ориентированной перпендикулярно направлению распространения волн, называют плотностью потока энергии волн, или интенсивностью волн.
15. Акустика
Акустика – область физики, исследующая упругие колебания и волны от самых низких частот до предельно высоких (1012–1013 Гц). Современная акустика охватывает широкий круг вопросов, в ней выделяют ряд разделов: физическая акустика, которая изучает особенности распространения упругих волн в различных средах, физиологическая акустика, изучающая устройство звуковоспринимающих и звукооб-разующих органов у человека и животных, и др.
Под акустикой понимают учение о звуке, т. е. об упругих колебаниях и волнах в газах, жидкостях и твердых телах, воспринимаемых человеческим ухом (частоты от 16 до 20 000 Гц).
Слух является объектом слуховых ощущений, поэтому оценивается человеком субъективно. Воспринимая тоны, человек различает их по высоте.
Высота – субъективная характеристика, обусловленная прежде всего частотой основного тона. В значительно меньшей степени высота зависит от сложности тона и его интенсивности: звук большей интенсивности воспринимается как звук более низкого тона.
Тембр звука почти исключительно определяется спектральным составом. Разные акустические спектры соответствуют разному тембру, хотя основной тон и, следовательно, высота тона одинаковы.
Громкость характеризует уровень слухового ощущения. Несмотря на субъективность, громкость может быть оценена количественно путем сравнения слухового ощущения от двух источников. В основе создания шкалы уровней громкости лежит психофизический закон Вебера-Фехнера. Согласно этому закону, если увеличивать раздражение в геометрической
где k – некоторый коэффициент пропорциональности, зависящий от частоты и интенсивности. Метод измерения остроты звука называют аудио-метрией. При аудиометрии на специальном приборе (аудиометре) определяют порог слухового ощущения на разных частотах; полученная кривая называется ау-диограммой. Сравнение аудиограммы больного человека с нормальной кривой порога слухового ощущения помогает диагностировать заболевание органов слуха.
16. Физические основы звуковых методов исследования в клинике
Звук, как и свет, является источником информации, и в этом его главное значение. Звуки природы, речь окружающих нас людей, шум работающих машин многое сообщают нам. Чтобы представить значение звука для человека, достаточно временно лишить себя возможности воспринимать звук – закрыть уши. Естественно, что звук может быть и источником информации о состоянии внутренних органов человека.
Распространенный звуковой метод диагностики заболеваний – аускультация (выслушивание). Для ау-скультации используют стетоскоп или фонендоскоп. Фонендоскоп состоит из полой капсулы с передающей звук мембраной, прикладываемой к телу больного, от нее идут резиновые трубки к уху врача. В полой капсуле возникает резонанс столба воздуха, вследствие чего усиливается звучание и улучшается ау-скультация. При аускультации легких выслушивают дыхательные шумы, разные хрипы, характерные для заболеваний. По изменению тонов сердца и появлению шумов можно судить о состоянии сердечной деятельности. Используя аускультацию, можно установить наличие перистальтики желудка и кишечника, прослушать сердцебиение плода.
Для одновременного выслушивания больного несколькими исследователями с учебной целью или при консилиуме используют систему, в которую входят микрофон, усилитель и громкоговоритель или несколько телефонов.
Длядиагностики состояния сердечной деятельности применяется метод, подобный аускультации и называемый фонокардиографией (ФКГ). Этот метод заклю16б чается в графической регистрации тонов и шумов сердца и их диагностической интерпретации. Запись фонокардиограммы производят с помощью фонокардиографа, состоящего из микрофона, усилителя, системы частотных фильтров и регистрирующего устройства.
Принципиально отличным от двух изложенных выше звуковых методов является перкуссия. При этом методе выслушивают звучание отдельных частей тела при их простукивании. Схематично тело человека можно представить как совокупность газонаполненных (легких), жидких (внутренние органы) и твердых (кость) объемов. При ударе по поверхности тела возникают колебания, частоты которых имеют широкий диапазон. Из этого диапазона одни колебания погаснут довольно быстро, другие же, совпадающие с собственными колебаниями пустот, усилятся и вследствие резонанса будут слышимы. Опытный врач по тону перкуторных звуков определяет состояние и расположение (тонографию) внутренних органов.
