В процессе работы прибора усилитель IC33 постоянно выключен, а напряжение питания подается на него лишь при поступлении на соответствующий вход (вывод IC33/8) стробирующих импульсов. По окончании подачи напряжения питания на выходе усилителя (вывод IC33/5) в течение нескольких секунд сохраняется уровень принятого сигнала, зафиксированный во время воздействия стробирующих импульсов. Время сохранения уровня сигнала зависит от емкости конденсатора С65. Таким образом, на один вход усилителя (вывод IC33/3) подается принятый импульсный сигнал, а на второй вход (вывод IC33/8) через конденсаторы С64 поступает соответствующий стробирующий импульс от модуля формирования импульсов и синхронизации (вывод IC1/2).
Далее
С выхода фильтра сигнал подается на синхронный детектор, на входе которого установлен инвертирующий усилитель с коэффициентом усиления 1, выполненный на элементе IC34b. При этом с помощью замыкания соответствующих пар контактов микросхемы IC37 (выводы IC37/1,2 и IC37/3,4) осуществляется переключение отрицательного сигнала, подаваемого на интегрирующую цепочку с конденсатором С71. Управляющие сигналы для микросхемы IC37 формируются каскадами, выполненными на транзисторах Т31-Т33.
С выхода интегрирующей цепочки импульсный сигнал проходит на вход усилительного каскада, который выполнен на микросхеме IC35 и одновременно выполняет функции фильтра низких частот. Падение напряжения на выходе операционного усилителя (вывод IC35/6) приводит к открытию транзистора Т34 и подключению к общему проводу головных телефонов BF1. При поступлении с соответствующего выхода микроконтроллера (вывод IC1/11) на транзистор Т35 управляющего сигнала в телефонах будет прослушиваться сигнал звуковой частоты. Резистор R77 ограничивает ток, протекающий через головные телефоны BF1. Его подбором можно регулировать громкость акустического сигнала.
Сигнал с вывода IC35/6 также подается на вход другого операционного усилителя (вывод IC36/2), задачей которого является обнуление выходного сигнала. Его использование объясняется тем, что на выходе микросхемы IC33 изменяющийся во времени выходной сигнал будет формироваться и в отсутствие в зоне действия поисковой катушки L1 металлических предметов, поэтому амплитуда результирующего сигнала будет отлична от нуля. С помощью резистора R86 на вход второго усилительного каскада (вывод IC32/2) подается напряжение смещения именно в момент поступления первого стробирующего импульса. Необходимый уровень напряжения смещения зависит от уровня выходного сигнала на выводе IC35/6, его формирование обеспечивается с помощью интегрирующей цепочки С73, R78-R80 и усилительного каскада на микросхеме IC36.
Цепь формирования напряжения смещения функционирует лишь во время замыкания соответствующих контактов микросхемы IC37 (выводы IC37/9,8). Длительность этого временного отрезка составляет три такта. При этом управляющие сигналы для микросхемы IC37 поступают с каскадов, выполненных на транзисторах Т31-Т33. Таким образом обеспечивается выравнивание уровней сигналов, сформированных в моменты поступления первого и второго стробирующих импульсов. Нажатием кнопки S2 время процесса обнуления можно значительно сократить.
Все детали рассматриваемого прибора (за исключением поисковой катушки L1, переключателя

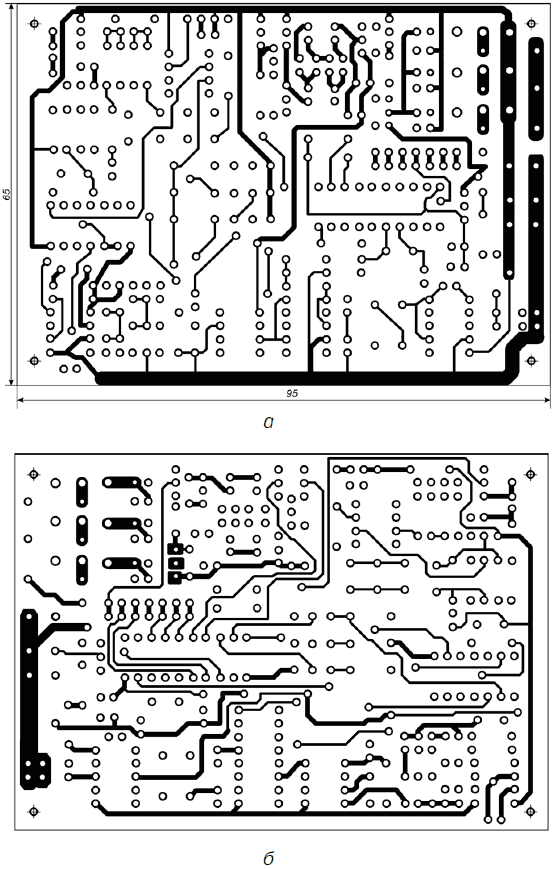

Рис. 3.20. Печатная плата усовершенствованного импульсного металлоискателя
К деталям, применяемым в данном устройстве, не предъявляются какие-либо особые требования. Рекомендуется использовать любые малогабаритные конденсаторы и резисторы, которые без проблем можно разместить на печатной плате. Необходимо отметить, что для достижения указанных на принципиальной схеме параметров отдельных элементов следует использовать параллельное включение резисторов и конденсаторов (рис. 3.21). На печатной плате для размещения таких элементов предусмотрено дополнительное место.

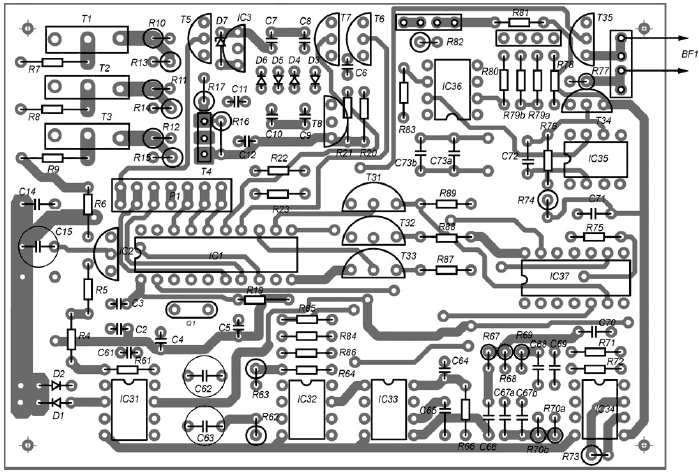

Рис. 3.21. Расположение элементов усовершенствованного импульсного металлоискателя
Микросхемы типа LF356 (IC31, IC32) можно заменить на LM318 или NE5534, однако в результате такой замены могут возникнуть проблемы с налаживанием. В качестве усилителя IC35, помимо указанной на схеме микросхемы типа IL071, можно использовать микросхемы CA3140, ОР27 или ОР37. Микросхема типа R061 (IC36) без проблем заменяется на CA3140.
В качестве транзисторов Т1-Т3 помимо указанных на принципиальной схеме можно использовать транзисторы типа BU2508, BU2515 или ST2408.
Рабочая частота кварцевого резонатора должна составлять 6 МГц. Можно использовать любой другой кварцевый элемент с частотой резонанса от 2 до 6 МГц. Однако в таком случае потребуется пересчитать параметры элементов фильтра, выполненного на элементе IC34a.
Для монтажа микропроцессора IC1 следует использовать специальную панельку. При этом микроконтроллер устанавливается на плату только после окончания всех монтажных работ. Данное условие необходимо соблюдать и при проведении регулировочных работ, связанных с выполнением пайки при подборе величин отдельных элементов.
Особое внимание следует уделить изготовлению катушки L1, индуктивность которой должна составлять 500 мкГ. Конструкция этой катушки практически ничем не отличается от конструкции поисковой катушки L1, использованной в металлодетекторе, рассмотренном в предыдущем разделе. Она выполнена в виде кольца диаметром 250 мм и содержит 30 витков провода диаметром не более 0,5 мм. При использовании провода большего диаметра ток в катушке возрастет, однако еще быстрее будут расти значения паразитных вихревых токов, что приведет к ухудшению чувствительности прибора.
Следует напомнить, что для изготовления катушки L1 не рекомендуется использовать лакированный провод, поскольку разность потенциалов между соседними витками при излучении импульса достигает 20 В. Если в процессе намотки витков катушки рядом окажутся проводники, например первого и пятого витков, пробой изоляции практически обеспечен.
В свою очередь, это может привести к выходу из строя транзисторов передатчика и других элементов. Поэтому провод, используемый при изготовлении катушки L1, должен быть хотя бы в полихлорвиниловой изоляции. Готовую катушку также рекомендуется хорошо изолировать. Для этого можно воспользоваться эпоксидной смолой или различными пенными наполнителями.
