МиГ-21 Особенности модификаций и детали конструкции Часть 2
Шрифт:
Переднее место крепления системы СРПД-99. Ракета использовалось только один раз и после взлета сбрасывалась.

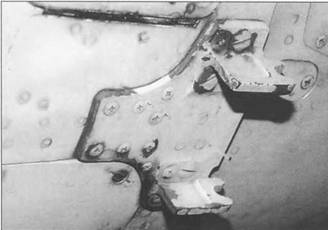

Заднее место крепления СРПД-99. С помощью пневматики ракета после взлета отсоединялась от самолета. Такая система применялась на МиГ-21 начиная с модификации МиГ-21 ПФМ.

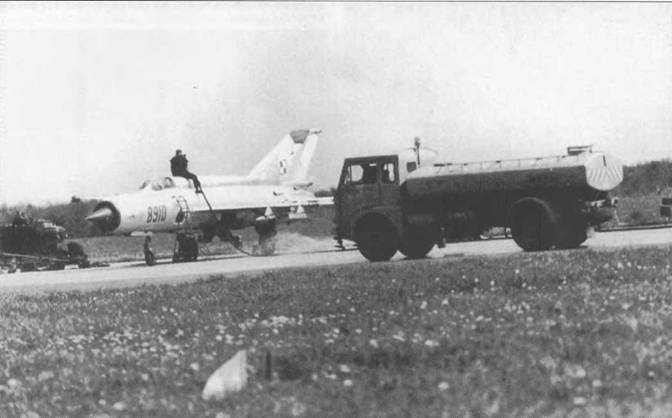

Заправка

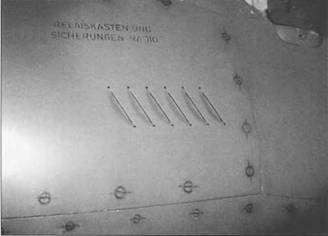

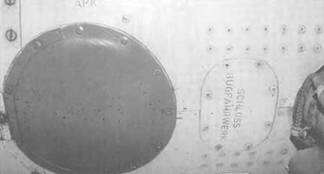

Узел для заправки сжатым воздухом шесть бачков самолета. Он появился только на МиГ-21 СМ\М. На ранних вариантах МиГ-21 заправка воздухом происходила через специальные переходники в топливной системе.

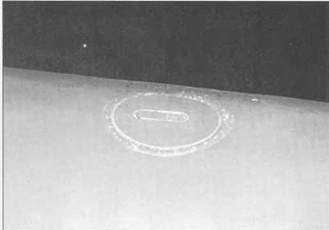

Прямо перед узлом заправки воздухом находился узел для заправки топливом.
Антенна системы СОД-57М располагалась па самой законцовке киля. Рядом находился белый проблесковый фонарь.
Более детальное фото узла заправки топливом МиГ-21 МФ. Внутренний запас топлива на МиГ-21 МФ достигал 2600 литров. Этот запас мог увеличиваться за счет трех подвесных баков по 490 литров – одного на центральном пилоне и по одному – на подкрыльевых.
На киле располагалось большое количество антенн различного назначения. Прежде всего это диэлектрическая панель радио Р- 802, потом трехсоставная системы СРО-2 «Хром», а затем антенна СПО-Ю «Сирена».
Детальное фото вспомогательного воздухозаборника форсажной камеры. На стоянке он закрывался специальной заглушкой.

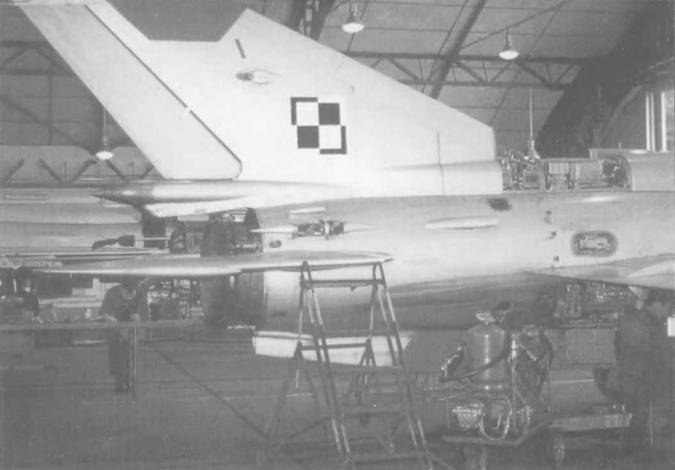

Польские механики обслуживают МиГ-21МФ («красный 9114» I серийный 969114), октябрь 1974 года. На киле сразу над «шаховпицами» находится индукционный сенсор ИД-2 компаса КСИ-2.

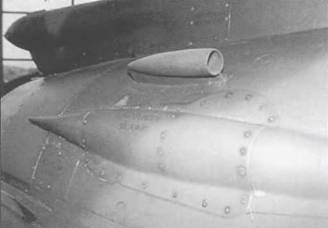

Небольшой вспомогательный воздухозаборник форсажной камеры располагался сразу над длинной гидравлической системой. Такой воздухозаборник находился по обеим сторонам фюзеляжа самолета.

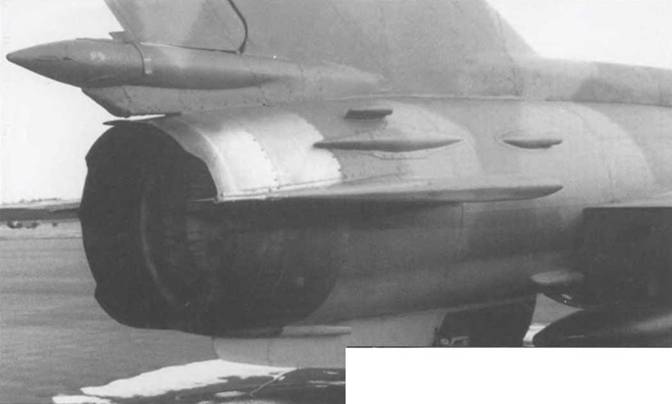

Большой воздухозаборник, располагавшийся перед гидравлической системой в задней части фюзеляжа. Через него подавался воздух в форсажную камеру. Они были самого различного вида. Например этот установлен на болгарском МиГ-21МФ, но точно такие же стояли на ранних МиГ-21СМ\М.
Фото задней части фюзеляжа МиГ-21 МФ. Обратите внимание на красное обозначение в районе парашютного контейнера ПТ-21 У К.
Ремонтные
Во время ремонта часто снималась большая треугольная панель па киле истребителя, как например на этом польском МиГ-21МФ. Хорошо видно, что внутренняя поверхность окрашена антикоррозийной зеленой краской Chromate Green. Оранжевая коробка – САРПР (более известный как «черный ящик»). Сразу за ним черный гидравлический насос НП-27Т.
Для доступа к топливопроводу также снималась одна из панелей гаргрота. Также видны агрегаты автопилота ГЛ-135Т. Небольшие панели использовались для отстыковапия задней части фюзеляжи при замене двигателя.
Детальное фото парашютного контейнера ТП-21УК. При выпуске открывалось двухсоставное отделение. Парашют выпускался при посадочной скорости в 320 км\ч и полностью открывался за 1.5 секунды. Уменьшенная таким образом посадочная скорость уменьшала и длину пробега, а также износ покрышек.

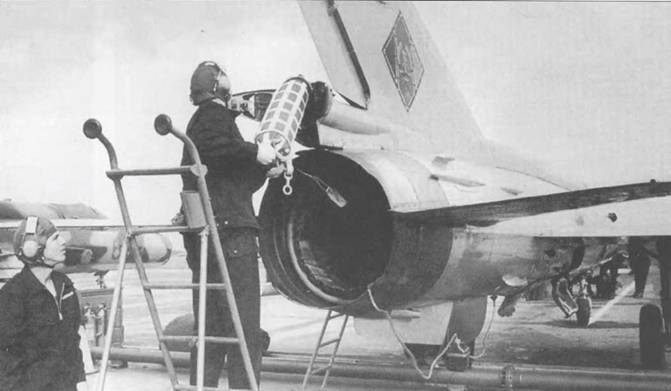

I Штаб-фельдфебель Клаус Йекельукладывает парашют 1 в восточногерманский МиГ-21МФ. Он стоит на специ- I алыюй лестнице. Фото сделано во время масштабных 1 учений в сентябре 1981 года.
На МиГ-21МФ стоял парашютный контейнер ТП-21УК сразу над двигателем. В нем находился тормозной парашют площадью 16 м2. МиГ-21 ПФМ стал первым вариантом, где контейнер располагался именно тут, на ранних машинах он стоял слева сзади на фюзеляже.
Сенсор ИД-2 компаса КСИ-2 находился по обеим сторонам киля. Антенна системы СПО-Ю «Сирена» находилась только слева. На ранних МиГ-21 ПФМ «Сирены» не было.
Прямо под контейнером ТП-21Ук находилась металлическая пластинка, которая прикрывала контейнер от горячих выхлопов двигателя.

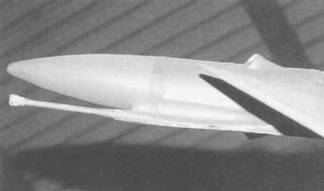

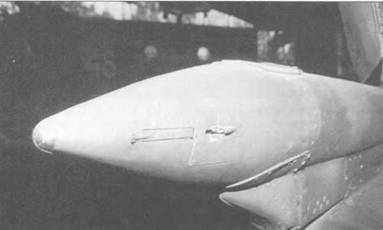

В носовой части МиГ-21бис САУ располагалась антенна РСБН- 2С. Эта антенна не монтировалась больше ни на каком варианте МиГ-21 МФ. В результате установки РСБН-2С антенна СРО- 2 «Хром» была перенесена левее.

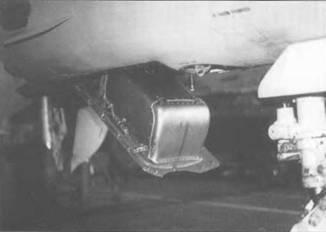

Небольшой воздухозаборник в нижней части фюзеляжа обеспечивал постоянный приток воздуха в двигатель и был стандартным для МиГ-21 всех модификаций.
На некоторых МиГ-21 бис вместо трехсоставной антенны стоят цельная. Связано это было прежде всего с установкой РСБН-2С.

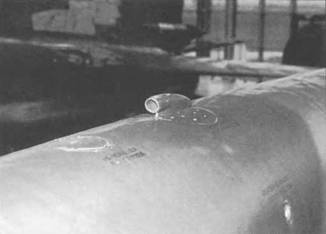

Справа в форсажной камере находилась небольшая трубка для экстренного слива топлива. Это было необходимо, например, во время вынужденной посадки «на брюхо».
