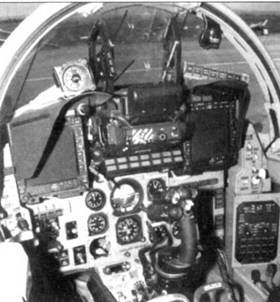

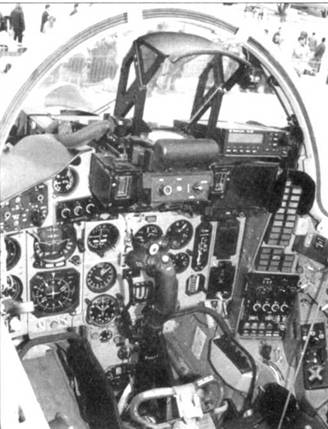

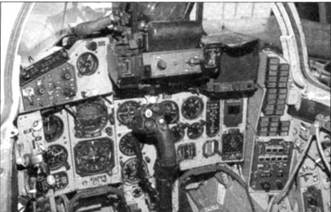

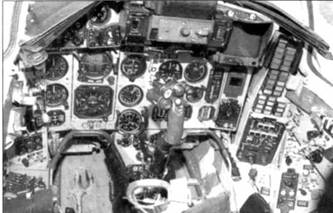

Приборная доска истребителя МиГ-29М бортовой номер «156»

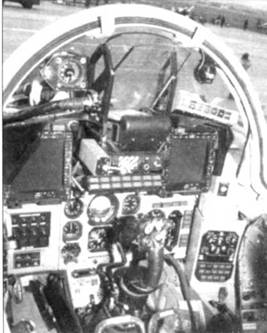

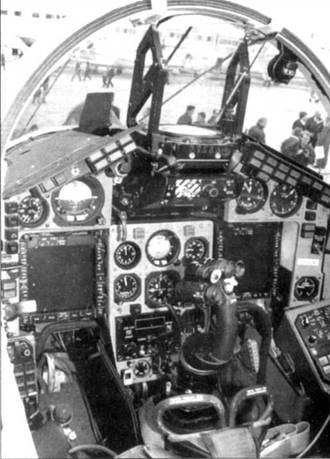

Приборная доска истребителя МиГ -29К бортовой номер «312»

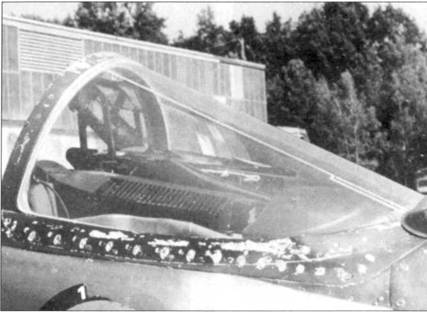

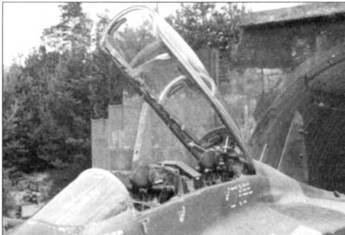

Козырек фонаря кабины истребителя МиГ-29, вид справа
Козырек фонаря кабины истребителя МиГ-29, вид спереди
Фонарь

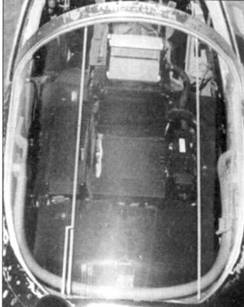

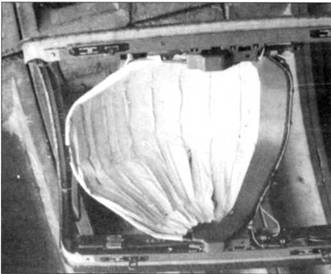

Фонарь кабины учебно-боевого самолета МиГ-29УБ с раскрытой шторкой, предназначенной для тренировок в полетах по приборам

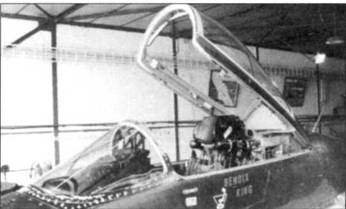

Фонарь кабины учебно-боевого самолета МиГ-29УБ

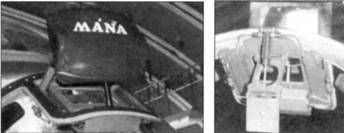

Перископ второй кабины учебно-боевого самолета МиГ-29УБ, вид снаружи и вид изнутри

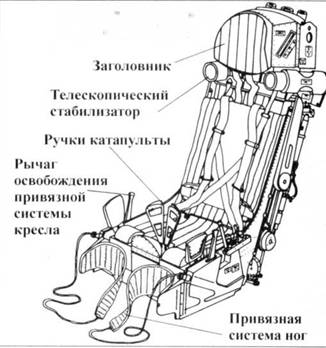

Катапультируемое кресло К-36ДМ
< image l:href="#"/>Передняя двухколесная опора шасси первого прототипа
Передняя двухколесная опора шасси истребителя МиГ-29
Передняя двухколесная опора шасси истребителя МиГ-29К
Передняя двухколесная опора шасси учебно-тренировочного истребителя МиГ- 29УБ, вид справа
Передняя двухколесная опора шасси истребителя МиГ-29, вид спереди
Передняя двухколесная опора шасси истребителя МиГ-29, вид сзади
Стойка передней опоры шасси учебно-тренировочного истребителя МиГ-29УБ, вид справа

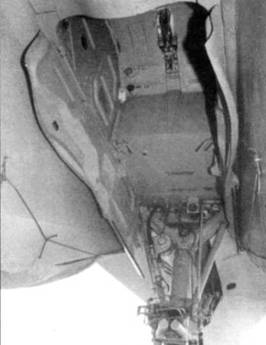

Ниша передней опоры шасси учебно-тренировочного истребителя МиГ- 29УБ
Стойка передней опоры шасси истребителя МиГ-29, вид слева снизу
< image l:href="#"/>Верхняя часть стойки передней опоры шасси учебно-тренировочного истребителя МиГ-29УБ, вид слева

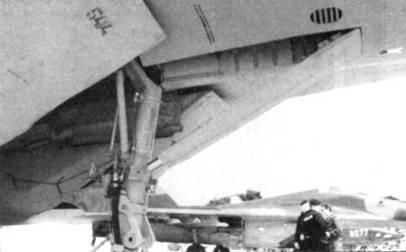

Верхняя часть левой основной опоры шасси, вид слева снизу
Ниша передней опоры шасси истребителя МиГ-29
Верхняя часть правой основной опоры шасси
Вид сбоку на верхнюю часть левой основной опоры шасси
Левая
Ниша правой основной опоры шасси, вид от носовой части са.иолета
Узел крепления тяги уборки/выпуска к стойке правой основной опоры шасси
Ниши колеси правой основной опоры шасси
Гидропривод уборки/выпуска створки ниши правой основной опоры шасси, внизу хорошо виден узел крепления к створке ниши посадочной фары
Ниша колеса правой основной опоры шасси, вид от носовой части самолета
Сообщалось о разработке на базе МиГ- 29М учебно-тренировочной спарки МиГ- 29УБМ и штурмовика МиГ-29Ш.
МиГ-29МЭ («изделие 9-15Э», МиГ-33)
Обозначение МиГ-29МЭ или МиГ-33 было присвоено разрабатывавшемуся на фирме экспортному варианту самолета МиГ-29М с упрощенным составом бортового комплекса РЭБ и упрощенным вариантом РЛС «Жук». В «железе» проект воплощен не был, однако как МиГ-33 на выставках и показах фигурировали МиГ-29М с бортовыми номерами «155», «156» и МиГ- 29С с бортовым номером «331».
МиГ-29Э («изделие 9-16»)
В 1986 г. самолет «изделие 9-13» (борт «16») был доработан в вариант «изделие 9- 16» или МиГ-29Э (в данном случае буква «Э» обозначает «экспериментальный», а не экспортный). Самолет предназначался для отработки двигателей с изменяемым вектором тяги. Испытания проводил летчик-испытатель Магомед Талбоев.
На СМТ удалось исправить многие недостатки МиГ-29: малый запас топлива во внутренних баках, сложность технического обслуживания, высокую стоимость ремонта, ограниченные возможности по поражению наземных целей. С дополнительными топливными баками МиГ-29СМТ выполнил беспосадочный перелет из Москвы в Англию.
Отработка заходов на посадку на авианесущий крейсер «Тбилиси» выполнялась на самолете МиГ-29КВП. МиГ-29КВП не имел необходимого для посадки на палубу корабля оборудования. Самолет больше летал на комплексе «Нитка» в Саках.
МиГ-29СМТ («изделие 9-17»)
Обвал финансирования оборонной промышленности сначала Советского Союза, а затем, по наследству, и России похоронил надежду на запуск в серийное производство самолетов МиГ-29М. Как менее дорогая альтернатива МиГ-29М в ОКБ была разработана модификация МиГ-29СМТ. МиГ- 29СМТ давал микояновцам шанс на выживание в условиях повального увлечения в верхах изделиями фирмы Су. Микояновский истребитель 5-го поколения «1.44» по непонятно-понятным причинам «завис», денег на МиГ-29М не выделялось, экспорту МиГ- 29, в отличие орт Су-27, на государственном уровне никто не способствовал, программу транспортного МиГ-110 «перебила» своим С-80 все та же фирма с улицы Поликарпова. В «изделии 9-17» была предпринята попытка интегрировать в планер старого МиГ-29 максимум наработок по МиГ- 29М. Пришлось пойти по пути, которого так хотел избежать Р. А. Беляков: растить «горб» и размещать в нем дополнительное топливо и электронику.
МиГ-29М позиционировался не только и даже не столько как истребитель воздушного боя. Микояновцы и дальновидные представители ВВС видели в нем самолет, способный заменить снятые но странным и надуманным предлогам с вооружения российских ВВС истребители-бомбардировщики МиГ-27 и Су-17. Острейшую нужду в таких машинах показала Чечня.
В вариант МиГ-29СМТ можно модернизировать ранее построенные варианты истребителя. Фактически самолет представляет собой сильно упрощенный МиГ-29М, но в отличие от «М» в кабине «СМТ» стоят цветные жидкокристаллические многофункциональные индикаторы – сказался прогресс в области электроники. Полностью обновлено навигационное оборудование – установлена инерциальная навигационная система с коррекцией по спутникам систем ГЛОНАСС и NAVSTAR. Электронный «борт» завязан на шину данных ставшего международным американского военного стандарта MIL-STD 1533.
