МиГ-29

Иванов С. В.

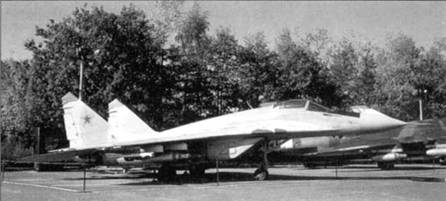

Поначалу самолеты «9-13» поступали только на вооружение истребительных авиационных полков 16-й воздушной армии. После вывода 16-й армии из Германии, «изделия 9-13» рассеялись по просторам России. На снимке – «9-13» из Липецкого Центра боевого применения фронтовой авиации.

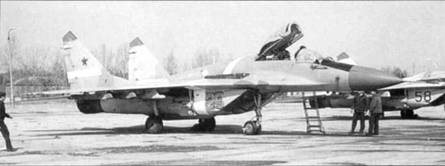

В конце пребывания в Германии, на килях нескольких МиГ-29 33-го ПАП были нарисованы эмблемы части, аэродром Виттсток.

< image l:href="#"/>

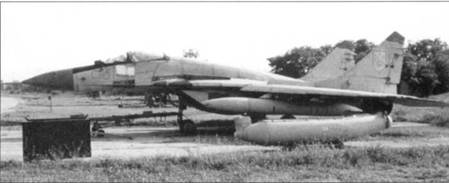

Украине досталось приличное количество истребителей МиГ-29, на снимке – «9-13» ВВС Украины. На переднем плане – подфюзеляжный топливный бак.

Базировавшийся

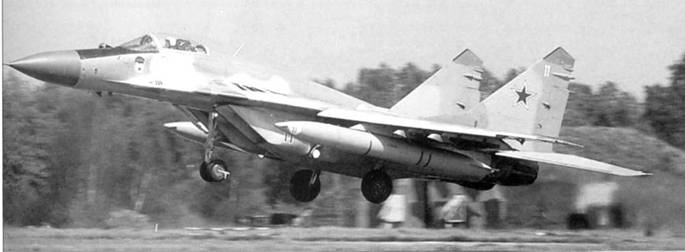

в Ленневице 31-й гвардейский ИАП в случае войны должен был обеспечивать ПВО 1-й гвардейской танковой армии. Под крыло топливные баки подвешивались только при перегонах. Крайне необычен факт нанесения на бак бортового номера самолета. Самолет камуфлирован нестандартно.

МиГ-29СЭ («изделие 9-13», Fulcrum-c)

«Изделие 9-13СЭ» представляет собой экспортный вариант «изделия 9-13С». Ни один самолет данной модификации на экспорт поставлен не был. Самолет оптимизирован для ведения воздушного боя, в ассортимент его боевой нагрузки не входит управляемое оружие класса воздух-поверхность. Борт «299» демонстрировался в Париже. Известны также МиГ-29СЭ с бортовыми номерами «333», «555», «777», «999».

МиГ-29СЭ рассчитан на установку западных систем: радиотехнической TACAN, индикатора на фоне лобового стекла ILS-71, приемника спутниковой навигационной системы TNL-1000; шкалы приборов градуированы в английской системе.

МиГ-29СМ («изделие 9-13CM»,Fulcrum-C)

Если самолет МнГ-29СЭ позиционировался маркетологами как истребитель завоевания превосходства в воздухе, то МиГ- 29СМ представляли как многоцелевой истребитель-бомбардировщик, способный нести высокоточное оружие класса воздух- поверхность. В прототип МиГ-29СМ был модернизирован самолет «9-12» заводской номер «4711». Известно несколько демонстраторов МиГ-29СМ. Борт «999» использовался для пусков ракет воздух-поверхность Х-29Т с телевизионным наведением и корректируемых авиабомб КАБ-500. Борт»331» стал первым МиГ-29СМ, показанном на Западе, в Париже. Этот самолет был переделан из «изделия 9-13».

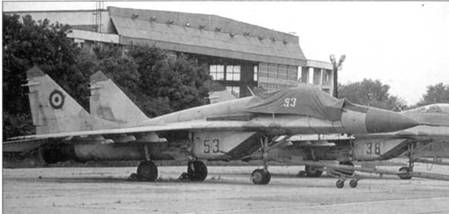

Изначально Румыния получила партию из 14 самолетов МиГ-29, затем закупила еще пять, в том числе по меньшей мере один «9-13». Самолеты «9-13» вообще-то не экспортировались.

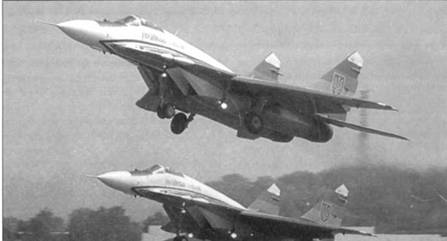

Самолеты «9-13» пилотажной группы ВВС Украины «Украинские Соколы».

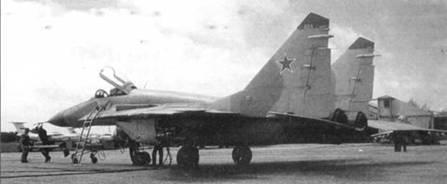

Борт «404» использовался для испытаний РЛС Н-019МП «Топаз», предназначенной для установки на модификацию МиГ-29С.

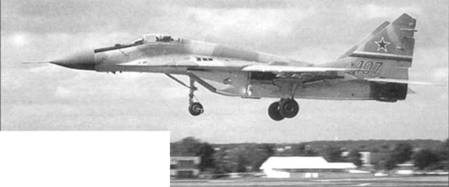

Борт «407» – фирменный демонстратор МиГ-29С, снимок сделан в 1992 г. в Фарнборо.

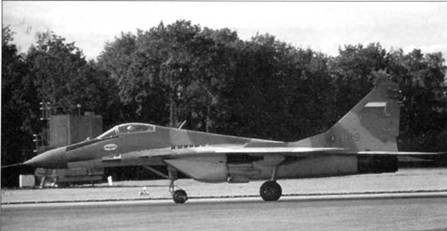

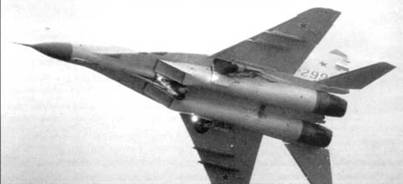

Борт «299» один из нескольких демонстраторов МиГ-29СЭ. Подобно другим, этот самолет переделан из «изделия 9-12».

МиГ-29М («изделие 9-14»)

Недостатки первых МиГ-29 быстро стали очевидными прежде всего – неудовлетворительная продолжительность полета и отсутствие в ассортименте боевой нагрузки высокоточного оружия класса воздух- поверхность. Устранить данные недостатки, не выходя за пределы существующих планеров изделий «9-12» и «9-13» не представлялось возможным. Требовался радикальный пересмотр всей конструкции, чтобы при росте полетной массы сохранить на должном уровне великолепные маневренные качества истребителя. Программа разработки «изделия 9-14» строилась на «контейнерной» философии, согласно которой все дополнительное электронное оборудование, необходимое для применения высокоточного оружия класса воздух-поверхность, размещалось во внешних подвесных контейнеpax, которые монтировались на самолет только в случае необходимости. В вариант «9-14» был доработан по крайней мере один самолет – «изделие 9-12» заводской номер «0707». Сначала эта машина была модернизирована в «изделие 9-13» (бортовой номер «407». Этот же самолет демонстрировался в Фарнборо как МиГ-29С. Проект «9-14» быстр был аннулирован в пользу развития программы «изделие 9-15», МиГ-29М.

Снимки

еще трех демонстраторов МиГ-29СЭ – «999», «777» и «555». На самолете «999» отрабатываюсь вооружение, этот самолет ассоциируют в МиГ-29СМ.

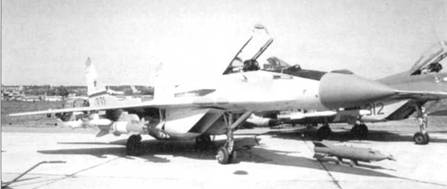

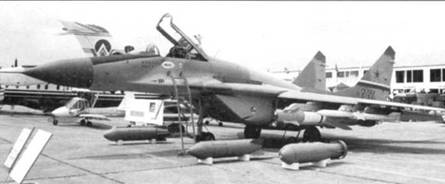

МиГ-29СМ в статичных эспрозициях Ле-Бурже и МАКС а, 1995 г. На демонстраторе установленa РЛС «Топаз», под крылом в числе прочего подвешены ракеты РВВ-АЕ. На внутренних пилонах висят УР воздух-поверхность Х-29Т с телевизионным наведением.

МиГ-29М («изделие 9-15»)

Самолет «изделие 9-15» представляет собой второе поколение в семействе МиГ- 29, от более ранних машин он отличается во многих отношениях. Самолет с точки зрения технологии представляет собой революционную конструкцию. Едва ли не в первые в мире была предпринята попытка сделать сварной самолет из алюминий-литиевых сплавов. В конструкции планера более интенсивно использовались композиты. Максимум усилий было направлено на увеличение внутренних объемов планера под размещение дополнительного топлива и радиоэлектроники, при этом ставилась задача не выйти за габариты планера «старого» МиГ-29. В целом, все проблемы удалось решить. Так, размеры самолета увеличились очень незначительно: примерно на 40 мм высота фонаря кабины и на 200 мм длина фюзеляжа. Также были увеличены длина ласты между гондолами двигателя; воздушный тормоз имеет одну верхнюю секцию увеличенной площади, на передних кромках стабилизатора появились «зубцы», вместо одного контейнера под тормозной парашют площадью 17 м2 установлено два иод два парашюта площадью по 13 м2 – для лучшего торможения на посадке основательно потяжелевшего самолета. В увеличенном гаргроте размещены блоки радиоэлектронного оборудования и 120 устройств отстрела ловушек. Обзор летчика вниз – вперед улучшен за счет более высокого расположения катапультируемого кресла под фонарем новой конструкции. В задней части остекления фонаря кабины установлена антенна автоматического радиокомпаса. На крыле установлены элероны увеличенной площади, что улучшило управляемость по крену на малых скоростях и больших углах атаки. Конструкция крыла усилена под размещение на подкрыльевых пилонах нагрузки суммарной массой до 4500 кг, количество пилонов увеличено с шести до восьми. На шести внутренних пилонах подвешивается нагру зка массой до 1 000 кг, на двух внешних – до 500 кг.

Первый полет самолет МиГ-29М выполнил 25 апреля I9S6 г. Сначала самолет был оснащен двигателями РД-33, затем на него поставили РД-33К.

Высоту фонаря кабины на МиГ-29М увеличили для улучшения летчику обзора вниз – вперед. Воздухозаборники двигателей снабжены решетками, по типу используемых в воздухозаборниках истребителей Су-27.

Па МиГ-29М был полностью изменен гаргрот, в котором разместили устройства отстрела ловушек.

МиГ-29М «изделие 9-15»

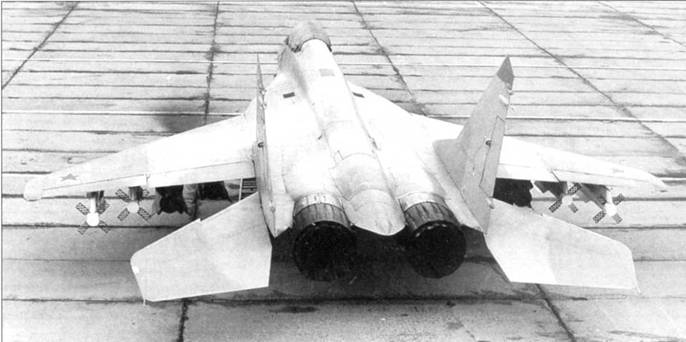

Еще одно внешнее отличие МиГ-29М – новый воздушный тормоз и два контейнера для тормозных парашютов, которые закрываются общим колпаком.

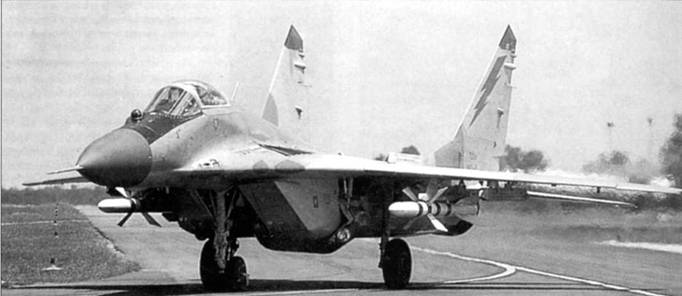

Пятый прототип самолета «9-15» с ракетами Х-31. Под установку антенны РЛС Н-010 был увеличен размер носового обтекателя.

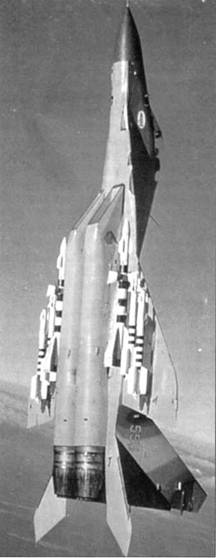

Борт «301» – шестой и последний МиГ-29М. Под крылом подвешены ракеты Р-27, Р- 73, РВВ-АЕ и Х-31.
