Из опыта применения минного оружия в боевых действиях на море видно, что оно со временем приобретало все большее значение, и в настоящее время, как считают зарубежные специалисты, представляет собой один из основных видов корабельной боевой техники.
Минное оружие широко применялось США в войне во Вьетнаме с целью блокады побережья и портов.
Современное минное оружие составляют мины и минные защитники самых разнообразных классов, типов и образцов.
Современные мины и их устройство
Современная морская мина — это сложное
Мины могут выставляться с надводных кораблей, подводных лодок и самолетов на путях движения кораблей, у портов и баз противника. 'Некоторые мины ставятся на дне моря (рек, озер) и могут быть приведены в действие кодовым сигналом.
Наиболее сложными считаются самодвижущиеся мины, в которых используются положительные свойства якорной мины и торпеды. Они имеют устройства для обнаружения цели, отделения торпеды от якоря, наведения на цель и подрыва заряда неконтактным взрывателем.
Различают три класса мин: якорные, донные и плавающие.
Якорные и донные мины служат для создания неподвижных минных заграждений.
Плавающие мины обычно применяются на речных театрах для поражения расположенных вниз по течению реки мостов и переправ противника, а также его кораблей и плавучих средств. Они могут применяться и на море, но при условии, что поверхностное течение направлено в район базирования противника. Существуют и плавающие самодвижущиеся мины.
Мины всех классов и типов имеют заряд обычного взрывчатого вещества (тротил) весом от 20 до нескольких сот килограммов. Они могут оснащаться и ядерными зарядами.
В зарубежной печати, например, сообщалось, что ядерный заряд с тротиловым эквивалентом в 20 кт способен на расстоянии до 700 м наносить сильные разрушения, топить или выводить из строя авианосцы и крейсеры, а на расстоянии до 1400 м наносить повреждения, значительно снижающие боеспособность этих кораблей.
Взрыв мин вызывается взрывателями, которые бывают двух типов — контактные и неконтактные.
Контактные взрыватели срабатывают от непосредственного соприкосновения корпуса корабля с миной (ударные мины) или с ее антенной (взрыватель электроконтактного действия). Ими, как правило, оснащаются якорные мины.
Неконтактные взрыватели срабатывают от воздействия на них магнитного или акустического поля корабля или от комбинированного воздействия этих двух полей. Они чаще служат для подрыва донных мин.
Тип мины обычно определяется типом взрывателя. Отсюда мины подразделяются на контактные и неконтактные.
Контактные мины бывают ударные и антенные, а неконтактные —'акустические, магнитно-гидродинамические, акустико-гидродинамические и др.
Якорная мина (рис. 2) состоит из водонепроницаемого корпуса диаметром от 0,5 до 1,5 м, минрепа, якоря, взрывающих приспособлений, предохранительных устройств, обеспечивающих безопасность обращения с миной при приготовлении ее на палубе корабля к постановке и при сбрасывании в воду, а также из механизмов, устанавливающих мину на заданное углубление.
Корпус мины может быть шаровидной, цилиндрической, грушевидной или другой обтекаемой формы. Он делается из стальных листов, стеклопластиков и других материалов.
Внутри корпуса имеется три отделения. Одно из них представляет собой воздушную полость, которая обеспечивает положительную плавучесть мины, необходимую для удержания мины на заданном углублении от поверхности моря.
Минреп представляет собой стальной трос (цепь), который, наматывается на вьюшку (барабан), установленную на якоре мины. Верхний конец минрепа крепится к корпусу мины.
В собранном и приготовленном к постановке виде мина лежит на якоре.
Якоря мин металлические. Их делают в виде чашки или тележки с роликами, благодаря которым мины могут легко передвигаться по рельсам или по гладкой стальной палубе корабля.
Якорные мины приводятся в действие посредством различных контактных и неконтактных взрывателей. Контактные взрыватели чаще всего бывают гальваноударные, ударно-электрические и ударно-механические.
Гальваноударные и ударно-электрические взрыватели устанавливаются также в некоторых донных минах, которые ставятся в прибрежной мелководной полосе специально против высадочных средств противника. Такие мины принято называть противодесантными.

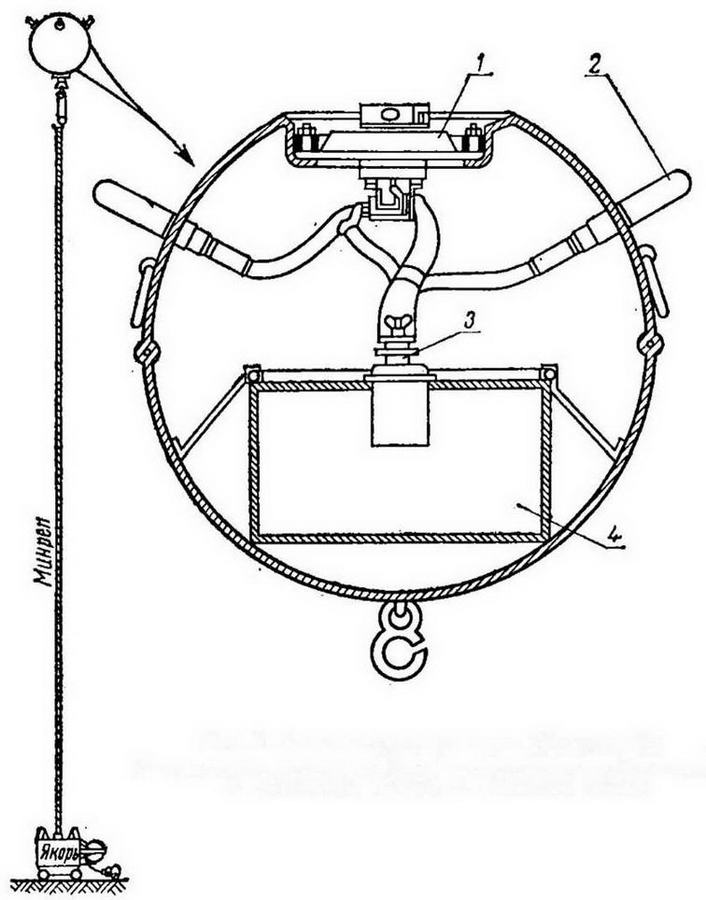

Рис. 2. Гальваноударная мина (без якоря);
1 — предохранительный прибор; 2 — гальваноударный взрыватель; 3—запальный стакан; 4— зарядная камера
Основными деталями гальванических взрывателей являются свинцовые колпаки, внутри которых помещаются стеклянные баллоны с электролитом (рис. 3), и гальванические элементы. Колпаки располагаются на поверхности корпуса мины. От удара о корпус корабля свинцовый колпак сминается, баллон разбивается и электролит попадает на электроды (угольный — положительный, цинковый — отрицательный). В гальванических элементах появляется ток, который от электродов попадает в электрозапал и приводит его в действие.
Свинцовые колпаки закрыты чугунными предохранительными колпаками, которые автоматические сбрасываются пружинами после постановки мины.
Ударно-электрические взрыватели приводятся в действие ударно-электрическим способом. В мине с такими взрывателями выступают несколько металлических стержней, которые от удара о корпус корабля изгибаются или вдвигаются внутрь, подключая запал мины к электрической батарее.
В ударно-механических взрывателях взрывающим приспособлением является ударно-механический прибор, который приводится в действие от удара о корпус корабля. От сотрясения во взрывателе происходит смещение инерционного груза, удерживающего подпружинную рамку с бойком. Освободившийся боек накалывает капсюль запального устройства, которое приводит в действие заряд мины.
Предохранительные устройства, как правило, состоят из сахарных или гидростатических разъединителей, либо тех и других вместе взятых.

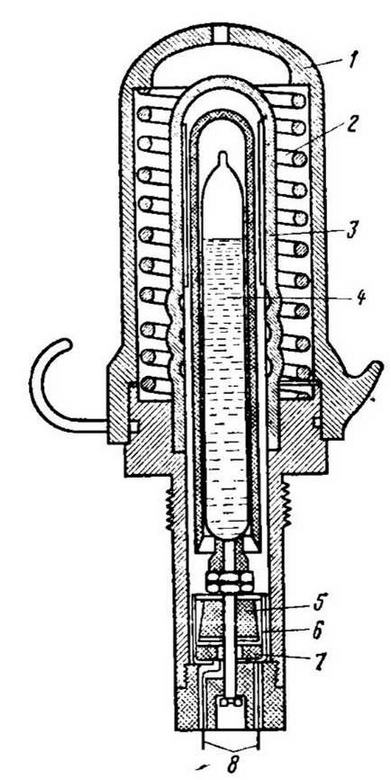

Рис. 3. Гальваноударный взрыватель:
1 — чугунный предохранительный колпак; 2 — пружина для сбрасывания предохранительного колпака после постановки мины; 3 — свинцовый колпак с гальваническим элементом; 4 — стеклянный баллон с электролитом; 5 — угольный электрод; 6 — цинковый электрод; 7 — изоляционная шайба; 8 — проводники от угольного и цинкового электродов
