Но мелко поставленные минные заграждения легко обнаруживаются самолетами и вертолетами и, кроме того, быстро разрежаются (разносятся) под действием сильного волнения, течения и дрейфующего льда.
Срок боевой службы контактной якорной мины ограничен в основном сроком службы минрепа, который ржавеет в воде и теряет свою прочность. При волнении он может оборваться, так как сила рывков на минреп у малых и средних мин достигает сотен килограммов, а у больших мин — нескольких тонн. На живучесть минрепов и особенно на места их крепления с миной влияют также и приливно-отливные течения.
Зарубежные специалисты
Медленнее всего разрежаются глубоко поставленные минные заграждения, предназначенные для борьбы с подводными лодками, идущими в подводном положении.
Контактные якорные мины отличаются простотой конструкции и дешевизной изготовления. Однако они имеют два существенных недостатка. Во-первых, мины должны иметь запас положительной плавучести, что ограничивает вес размещенного в корпусе заряда, а следовательно, и эффективность применения мин против больших кораблей. Во-вторых, такие мины легко могут быть подняты на поверхность воды любыми механическими тралами.
Опыт боевого применения контактных якорных мин в первую мировую войну показал, что они не полностью удовлетворяли требованиям борьбы с кораблями противника: из-за малой вероятности встречи корабля с контактной миной.
Кроме того, корабли, сталкиваясь с якорной миной, уходили обычно с ограниченными повреждениями носовой или бортовой части корабля: взрыв локализировался прочными переборками, водонепроницаемыми отсеками или броневым поясом.
Это привело к мысли создать новые взрыватели, которые могли бы чувствовать приближение корабля на значительном расстоянии и взрывать мину в тот момент, когда корабль будет находиться в опасной зоне от нее.
Создание таких взрывателей стало возможным лишь после того, как были открыты и изучены физические поля корабля: акустическое, магнитное, гидродинамическое и др. Поля как бы увеличивали осадку и ширину подводной части корпуса и при наличии на мине специальных приборов позволяли получать сигнал о приближении корабля.
Взрыватели, срабатывающие от воздействия того или иного физического поля корабля, назвали неконтактными. Они позволили создать донные мины нового типа и обеспечили возможность использования якорных мин для постановки в морях с большими приливами и отливами, а также в районах с сильным течением.
В этих случаях якорные мины с неконтактными взрывателями допускают постановку на таком углублении, что при отливах их корпуса не всплывают на поверхность, а при приливах мины остаются опасными для проходящих над ними кораблей.
Действия же сильных течений и приливов только несколько приглубляют корпус мины, но ее взрыватель все равно чувствует приближение корабля и взрывает мину в нужный момент.
По устройству якорные неконтактные мины сходны с якорными контактными минами. Отличие их состоит только в конструкции взрывателей.
Вес заряда неконтактных мин составляет 300— 350 кг, а постановка их, по мнению иностранных специалистов, возможна в районах с глубиной 40 м и более.
Неконтактный взрыватель срабатывает на некотором расстоянии от корабля. Это расстояние называют
Настраивают неконтактный взрыватель так, чтобы радиус его чувствительности не превышал радиуса разрушительного действия взрыва мины на подводную часть корпуса корабля.
Неконтактный взрыватель устроен таким образом, что при подходе корабля к мине на расстояние, соответствующее радиусу ее чувствительности, происходит механическое замыкание контакта в боевой цепи, в которую подключен запал. В результате происходит взрыв мины.
Что же представляют собой физические поля корабля?
Магнитное поле, например, имеется у каждого стального корабля. Напряженность этого поля зависит главным образом от количества и состава металла, из которого построен корабль.
Появление же магнитных свойств у корабля обусловлено наличием магнитного поля Земли. Поскольку магнитное поле Земли неодинаково и меняется по величине с изменением широты места и курса корабля, то и магнитное поле корабля при плавании изменяется. Его принято характеризовать напряженностью, которую измеряют в эрстедах.
При приближении корабля, обладающего магнитным полем, к магнитной мине в последней вызывается колебание установленной во взрывателе магнитной стрелки. Отклоняясь от исходного положения, стрелка замыкает контакт в боевой цепи, и мина взрывается.
При движении корабль образует акустическое поле, которое создается главным образом шумом вращающихся винтов и работой многочисленных механизмов, размещенных внутри корпуса корабля.
Акустические колебания механизмов корабля создают суммарное колебание, воспринимаемое в виде шума. Шумы кораблей разных типов имеют свои особенности. У быстроходных кораблей, например, более интенсивно выражены высокие частоты, у тихоходных (транспортов) — низкие частоты.

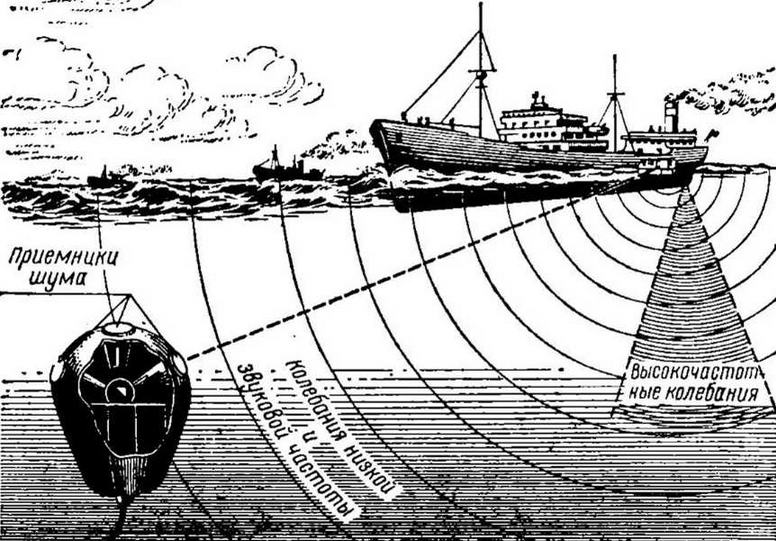

Шум от корабля распространяется на значительное расстояние и создает вокруг него акустическое поле (рис. 7), которое и является средой, где срабатывают неконтактные акустические взрыватели.
Специальное устройство такого взрывателя, например угольный гидрофон, преобразует воспринимаемые колебания звуковой частоты, создаваемые кораблем, в электрические сигналы.
Когда сигнал достигает определенной величины, это значит, что корабль вошел в зону действия неконтактной мины. Через вспомогательные приборы электробатарея подключается на запал, который и приводит в действие мину.
Но угольные гидрофоны прослушивают шумы только в диапазоне звуковых частот. Поэтому для приема частот ниже и выше звуковой используются специальные акустические приемники.
Рис. 7. Схема воздействия акустического поля корабля на неконтактную якорную мину
Акустическое поле распространяется на гораздо большее расстояние, чем магнитное. Следовательно, представляется возможным создавать акустические взрыватели с большой зоной действия. Вот почему во вторую мировую войну большинство неконтактных взрывателей работало на акустическом принципе, а в комбинированных неконтактных взрывателях одним из каналов всегда был акустический.
