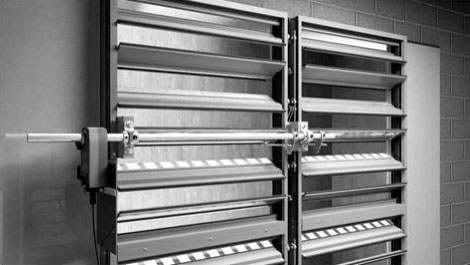

Рис. 2. Воздушный клапан с электроприводом

Наружные стены вытяжных каналов и шахт утепляются во избежание конденсации водяных паров из извлекаемого влажного воздуха и образования наледей. Скорость движения воздуха в приточных каналах и шахтах принимается в пределах 2–5 м/с, в каналах и шахтах выбросных устройств – 4–8 м/с, но не менее 0,5 м/с, в том числе и для естественной вентиляции.

3.2.

Вентиляционные камеры

Основное вентиляционное оборудование приточных и вытяжных установок, как правило, монтируется в специальных помещениях, называемых вентиляционными камерами. Приточные камеры в общественных, административных, жилых зданиях проектируются обычно на первом этаже или в техническом подполье. Вытяжные камеры следует располагать в верхней части здания. В многоэтажных постройках с большим количеством вентиляционных систем камеры устраивают на технических этажах.

В зданиях с большим числом вентиляционных систем (более 5) предусматривается также и помещение для ремонта оборудования. Управление работой вентиляционных систем осуществляется со специальных пультов с использованием автоматики и приборов дистанционного контроля.

3.3. Вентиляторы

Вентилятор представляет собой механическое устройство, предназначенное для перемещения воздуха по воздуховодам систем вентиляции, а также для осуществления прямой подачи воздуха внутрь либо его отсоса из помещения и создающее необходимый для этого перепад давлений (на входе и выходе вентилятора). По конструкции и принципу действия вентиляторы подразделяются на: осевые (аксиальные), радиальные (центробежные), диаметральные (тангенциальные) (рис. 3).

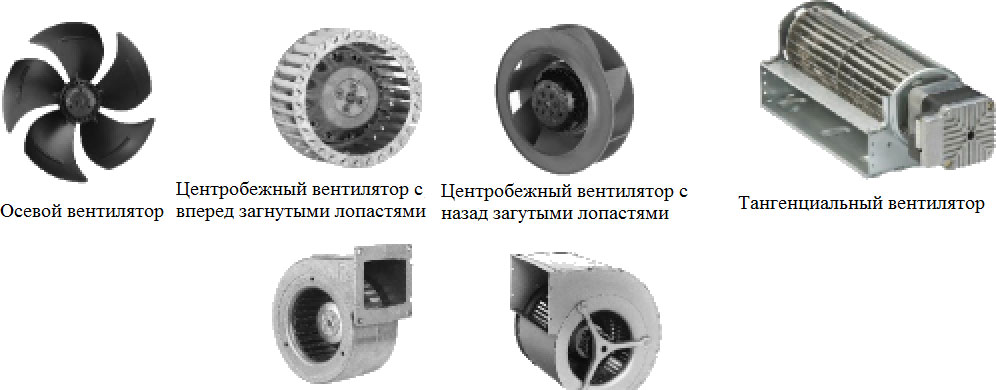

Рис. 3. Конструкции вентиляторов

В настоящее время применяют модификации радиальных вентиляторов: прямоточные, дисковые, вихревые, смерчевые (рис. 4).

Рис. 4. Модификации радиальных вентиляторов

Вентиляторы оценивают по удельной быстроходности, которая связывает между собой частоту вращения и давление.

В зависимости от величины полного давления, которое они создают при перемещении воздуха, вентиляторы бывают: низкого давления (до 1 кПа), максимальная окружная скорость таких колес не превышает 50 м/с; среднего давления (до 3 кПа), максимальная окружная скорость достигает 80 м/с; высокого давления (до 12 кПа), окружная скорость рабочих колес больше 80 м/с.

Такое разделение вентиляторов является условным, так как любое устройство высокого давления при уменьшении частоты вращения может быть использовано как вентилятор среднего давления.

По направлению вращения рабочего колеса (если смотреть со стороны всасывания) вентиляторы могут быть правого вращения (колесо вращается по часовой стрелке) и левого вращения (против часовой стрелки).

В зависимости от состава перемещаемой среды и условий эксплуатации вентиляторы подразделяются на: обычные – для воздуха (газов) с температурой до 80 °С, коррозионно-стойкие – для коррозионных сред, термостойкие – для воздуха с температурой выше 80 °С, взрывобезопасные – для взрывоопасных сред, пылевые – для запыленного воздуха (с твердыми примесями в количестве более 100 мг/м³).

По способу соединения

крыльчатки и электродвигателя вентиляторы могут быть: с непосредственным соединением, с соединением на эластичной муфте, с клиноременной передачей, с регулируемой бесступенчатой передачей.

По месту установки вентиляторы делятся на: обычные, устанавливаемые на специальной опоре (раме, фундаменте и т. д.); канальные, устанавливаемые непосредственно в воздуховоде; крышные, размещаемые на кровле.

Основными характеристиками вентиляторов являются следующие параметры: расход воздуха (м³/ч); полное давление (Па); частота вращения (об/мин); потребляемая мощность, затрачиваемая на привод вентилятора (кВт); КПД – коэффициент полезного действия, учитывающий механические потери мощности на различные виды трения в рабочих органах вентилятора, объемные потери в результате утечек через уплотнения и аэродинамические потери в проточной части устройства; уровень звукового давления (дБ).

3.4. Приточные установки

Приточные установки (рис. 5) осуществляют фильтрацию свежего воздуха, при необходимости его нагрев (в холодное время года) и подачу в систему воздуховодов для последующей раздачи по помещениям.

Рис. 5. Приточная установка

Приточные вентиляционные установки состоят из корпуса, в котором смонтированы: фильтр, водяной или электрический калорифер, вентилятор, система автоматики, звукоизоляционный материал.

Условно можно классифицировать приточные установки следующим образом: по типу нагревателя (c электрическим калорифером или с водяным), по расходу воздуха до 200–3000 м³/ч – мини-приточные, более 3000 м³/ч – центральные, по конструктивному исполнению (для вертикального монтажа, для горизонтального, универсальные).

Система автоматического управления приточной установкой позволяет ступенчато или плавно регулировать тепловую мощность электрического калорифера. Если же в приточной установке используется водяной калорифер, то автоматика имеет более сложное исполнение, так как в этом случае необходимо обеспечить дополнительную защиту от замораживания калорифера зимой.

В системах вентиляции с приточными установками могут использоваться следующие дополнительные элементы: воздухозаборные решетки, клапан на приточный воздух (с ручным или электроприводом), шумоглушители, устройства для регулировки расхода воздуха по помещениям, устройства распределения воздуха (диффузоры, решетки, плафоны).

Внешне камеры представляют собой моноблочную конструкцию и могут комплектоваться автоматикой различного уровня сложности от простых функций типа «ПУСК», «СТОП», «ОТКРЫТЬ/ЗАКРЫТЬ КЛАПАН» до программируемого управления параметрами (температура в помещении, производительность, температура внутри камеры и т. п.) по непрерывному контуру.

Приточная камера включает в себя следующие элементы:

– вентилятор двухстороннего всасывания, который крепится на траверсы рамы через резиновые виброизоляторы;

– каркас, изготовленный из алюминиевых профилей и соединительных уголков;

– утепленные панели из оцинкованной стали с наружной и внутренней стороны. В качестве утеплителя и шумоизолятора закладывается пеноизол. Для герметичности между панелями и каркасом прокладывается самоклеящийся уплотнитель. С одной стороны камеры для удобства обслуживания панели изготавливаются быстросъемными, с этой целью в них устанавливаются поворотные зажимы;
