И наконец, возможны неисправности электронных компонентов. Впрочем, их доля вряд ли превышает 5-6% от всех поломок. К сожалению, современные оптические приводы являются весьма сложными электронными системами, а неисправная микросхема по внешнему виду ничем не отличается от исправной.
Сейчас CD/DVD-приводы могут стоить дешевле какой-нибудь сетевой карты или видеоплаты, но это не значит, что они так же просто устроены. Оптический привод имеет довольно сложную конструкцию и, кроме механической части, содержит как минимум два микроконтроллера, сигнальный процессор (DSP), источник вторичного напряжения, схемы для управления механикой и т.д. Причем большинство микросхем, применяемых
Отметим, что в оптическом приводе довольно сложно бывает даже с достаточной степенью надежности диагностировать поломку электроники. Ведь в зависимости от выбранной производителем для конкретной модели стратегии коррекции ошибок и соответственно от сложности процессора и устройства в целом, на практике тот или иной привод может работать с различными дисками по-разному. Этим, кстати, объясняется часто встречающаяся ситуация, когда ваш диск спокойно читается на машине коллеги, а ваш собственный ПК его даже не видит. В дешевых моделях система коррекции может исправлять только одну-две мелкие ошибки в кадре информации, а сложная дорогостоящая система может восстанавливать даже серьезные и протяженные разрушения информации, причем делает она это в несколько этапов по сложному алгоритму.
Каждый изготовитель использует собственный набор микросхем либо комплектует его изделиями от разных изготовителей, а описания, естественно, не прилагает. В связи с тем что для каждого конкретного устройства необходимо разыскивать спецификации практически к каждой микросхеме отдельно, зачастую даже специалисты сервисных центров не всегда могут восстановить работоспособность вашего устройства.
Короче говоря, если после чистки, проверки всех проводов и соединений, а также системных настроек ваш CD/DVD-привод не заработал, а гарантия на него уже прошла, то просто выбросите его и купите новый.
Материнская плата
Установка
При установке или переустановке материнской платы очень легко можно что-нибудь повредить. Ниже приведено несколько советов по правильному обращению с материнской платой. Будьте осторожны. Перед работой снимите с себя заряд электричества, дотронувшись до какого-нибудь металлического предмета. Беритесь за материнскую плату только с краю. Не дотрагивайтесь до элементов или мест пайки.
При извлечении процессора лучше использовать предназначенный для этого специальный инструмент. В виде исключения можно использовать согнутую под прямым углом вилку. Обратите внимание на ножки процессора.
Не слишком туго закручивайте винты, крепящие материнскую плату, так как в многослойных платах можно легко пережать проводящие дорожки.
Устанавливайте процессор без усилия. Перед этим проверьте, находится ли рычаг в ZIF-разъеме в открытом положении. В платах без ZIF-разъема обратите внимание на правильность положения процессора и лишь после этого осторожно вставьте его в разъем.
Перед включением компьютера проверьте правильность установки процессора, DIMM-модулей и карт расширения.
Если в вашу материнскую плату интегрированы звуковой и графический адаптеры, то производитель добавляет в название платы обозначение VM (Video and Media), например P4R800-VM.
Процессоры
Источник:
Маркировка процессоров Intel
Intel недавно ввела новую систему маркировки процессоров Processor Numbers. Сначала идет название компании, затем название линейки (например, Pentium 4, Celeron D, Pentium Extreme Edition или Pentium D). Процессоры Core Duo маркируются немного по-другому. Далее идет процессорный номер. В конце этого номера может стоять также буквенный индекс.
Полную информацию о процессорах можно найти на сайте Intel - в отдельном файле по адресуВ нем собраны характеристики всех существующих процессоров Intel. Также вы можете посмотреть
Маркировка для Core Duo
Процессоры Core Duo помечаются пятизначным буквенно-цифровым индексом. Первая буква индекса обозначает уровень энергопотребления чипа. На этом месте могут быть следующие символы:
U– Ultra low voltage (TDP - ниже 15 Вт)
L– Low voltage (TDP - от 15 до 25 Вт)
T – sTandard mobile (TDP - от 25 до 55 Вт)
E– standard dEsktop (TDP - от 55 до 75 Вт)
X– eXtreme (TDP - выше 75 Вт)
Если первая цифра индекса - единица, процессор имеет одно ядро, если двойка, то в чипе два ядра.
Видеокарта
Взято с сокращениями с сайта Tom's Hardware Guide Russia
Автор: Дмитрий Чеканов
Архитектура ПК x86 существует на рынке уже более двух десятков лет, но, наверное, не все знают, что мощные графические ускорители, отвечающие в компьютере за визуализацию 2D и 3D, появились только в середине 90-х годов.
Чтобы не терять возможность модернизации, видеокарта обычно представляет собой дополнительную плату, которая вставляется в слот материнской платы вашего ПК. Самые дешёвые графические решения, от которых требуется только 2D или работа под Windows, часто интегрированы в чипсет материнской платы. Современные видеокарты могут похвастаться впечатляющим списком возможностей и спецификаций, которые год от года всё увеличиваются. Сегодня в обзорах графических ускорителей можно встретить такие термины, как HDMI, ROP, пропускная способность, пиксельные шейдеры и т.д. Но если вы ещё не стали опытным пользователем, то вся эта терминология превращается просто в кашу в голове.
После установки видеокарты в ваш ПК на задней панели корпуса можно будет обнаружить соответствующие разъёмы. Именно к ним и подключается дисплей. Многие видеокарты дают несколько (два) выходов, поэтому одновременно можно пользоваться несколькими дисплеями. Существуют разные интерфейсы дисплеев, но, в целом, их подразделяют на цифровые и аналоговые.

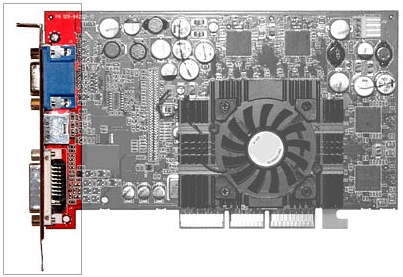

Именно здесь располагаются выходы видеокарты. Обратите внимание, что слотовая панель практически каждой карты расширения доступна снаружи корпуса ПК. Поэтому на ней и располагаются все нужные входы и выходы.
