Наставление по стрелковому делу (НСД-38) самозарядная винтовка обр. 1940 г.
Шрифт:
Прицел состоит из трех основных частей (рис. 95): корпуса прицела, объектива и окуляра.
Эти три части взаимозаменяемы.

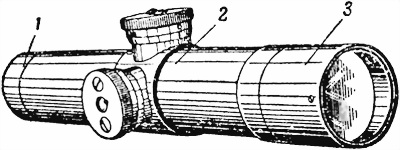

Рис. 95. Оптический прицел обр. 1940 г.:
1 — объектив; 2 — корпус прицела; 3 — окуляр
На корпусе прицела выгравированы марка завода, год выпуска
Оптическая схема прицела
Оптическая схема прицела (рис. 96) состоит из двухлинзового объектива, диафрагмы, оправы с перекрестьем, оборачивающей системы, содержащей в себе четыре линзы, и трехлинзового окуляра.

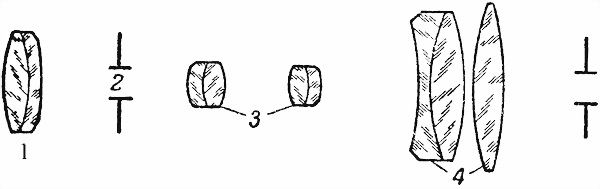

Рис. 96. Оптическая схема прицела:
1 — двухлинзовый объектив; 2 — диафрагма с перекрестьем; 3 — оборачивающая система; 4 — трехлинзовый окуляр
Основные данные прицела
1. Увеличение 3,5×
2. Поле зрения 4°30′
3. Диаметр выходного зрачка 6 мм
4. Светосила 36
5. Удаление выходного зрачка 72 мм
6. Длина 169 мм
7. Вес 270 г
8. Разрешающая сила 17″
Объектив (рис. 97). Назначение объектива — получить действительное, обратное и уменьшенное изображение предмета, которое в дальнейшем рассматривается через другие оптические детали.
Объектив состоит из двух линз, склеенных между собой. Эти линзы закреплены в оправе.

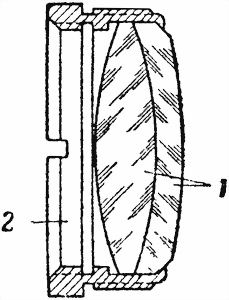

Рис 97. Разрез объектива:
1 — линзы; 2 — оправа
Корпус прицела (рис. 98) представляет собой трубку, внутри которой расположена оправа с вмонтированными в ней линзами оборачивающей системы, и механизмы для установки углов прицеливания и боковых поправок.

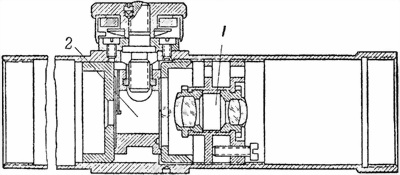

Рис. 98. Разрез корпуса прицела:
1 — оборачивающая система; 2 — механизм установки углов прицеливания и боковых поправок
Оборачивающая система (рис. 99) состоит из четырех линз, склеенных по две. Каждая пара линз оборачивающей системы закатана в оправку и ввертывается в общую оправу оборачивающей системы.

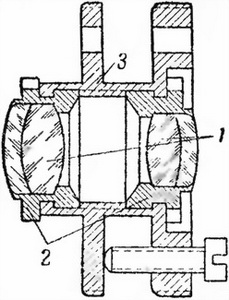

Рис. 99. Разрез оборачивающей системы:
1 — линзы оборачивающей системы; 2 — оправки
Общая оправа оборачивающей системы имеет на наружной поверхности резьбу, которой она ввертывается в корпус прицела. Оборачивающая система перевертывает изображение, даваемое объективом, и одновременно увеличивает это изображение в 1,52×.
Механизм установки углов прицеливания и боковых поправок
Механизм (рис. 100) состоит из: оправы перекрестья; двух шайб маховичков; двух пружинных шайб; шкалы боковых поправок; шкалы дистанций; двух накладок; маховичка для установки углов прицеливания; маховичка для установки боковых поправок и шайбы.
Перекрестье состоит из трех нитей: двух горизонтальных и одной вертикальной.
Вертикальная нить называется прицельным пеньком и служит для прицеливания, при котором производится совмещение вершины прицельного пенька с точкой прицеливания.
Горизонтальные нити называются выравнивающими и предназначаются для того, чтобы избежать сваливания винтовки при прицеливании и стрельбе.
Вершина пенька находится на одном уровне с верхним срезом боковых выравнивающих нитей.
< image l:href="#"/>Рис. 100. Механизм установки углов прицеливания и боковых поправок:
1 — перекрестье в оправе; 2 — шайба маховичка; 3 — пружинная шайба; 4 — шкала боковых поправок; 5 — шкала дистанции; 6 — накладка; 7 — маховичок для установки угла прицеливания; 8 — маховичок для установки боковых поправок
Перекрестье расположено на том же расстоянии от объектива, что и изображение цели, благодаря чему глаз стрелка видит цель и перекрестье одновременно и одинаково резко.
На дистанционной шкале нанесены деления от 1 до 13, причем цифра 2 из-за недостатка места не нанесена. Цена каждого деления 100 м дистанции; следовательно, оптический прицел позволяет вести прицельную стрельбу на дистанции до 1 300 м.
Деления на шкале боковых поправок нанесены от 0 до 10 в обе стороны; со знаком + (плюс) для внесения поправок вправо, а со знаком — (минус) для поправок влево. На шкале занумерованы только 5-е и 10-е деления. Цена каждого деления соответствует одной тысячной дистанции.
Рис. 101. Разрез окуляра прицела:
1 — склеенный коллектив; 2 — глазная линза; 3 — оправа окуляра; 4 — кольцо окуляра; 5 — гайка окуляра; 6 — стопорный винт
Окуляр прицела (рис. 101). Окуляр прицела служит для рассматривания в увеличенном виде перевернутого оборачивающей системой изображения.
