Наставление по стрелковому делу (НСД-38) самозарядная винтовка обр. 1940 г.

НКО Союза ССР

Он состоит из следующих частей: склеенного коллектива; глазной линзы; оправы окуляра; кольца окуляра; гайки окуляра; стопорного винта.

Окуляр собран в оправе; линзы укреплены гайкой, которая застопоривается винтом.

Устройство кронштейна

Кронштейн (рис. 102) служит для крепления оптического прицела на винтовке. Он состоит из основания, при помощи которого крепится на винтовке, и обоймы, служащей для крепления прицела.

На основании кронштейна имеются: продольные выступы для соединения

с винтовкой; поперечное отверстие для чеки, укрепляющей кронштейн на винтовке; окно, позволяющее вести стрельбу с открытым прицелом на дистанции до 600 м; боковой паз для флажка запора втулки ствольной коробки; буфер, состоящий из пружины, наперстка и стопора, служащий для стабильного положения кронштейна на винтовке.

Рис. 102. Общий вид кронштейна:

1 — основание кронштейна; 2 — обойма; 3 — продольные выступы; 4 — поперечное отверстие; 5 — окно; 6 — боковой паз; 7 — пружина буфера; 8 — наперсток буфера; 9 — стопор буфера; 10 — нижняя половина обоймы; 11 — наметки; 12 — винты наметок

Обойма кронштейна имеет: нижнюю половину для укладки прицела; наметки, соединенные шарнирно с нижней половиной обоймы; на нижней половине и наметках сделаны ушки с отверстиями, которые в ушках нижней половины нарезаны для завинчивания винтов, закрепляющих прицел на кронштейне.

На левой стороне основания кронштейна выбит номер, соответствующий номеру винтовки.

Для отделения кронштейна от винтовки достаточно вытолкнуть разрезную чеку и сдвинуть кронштейн назад. Для отделения прицела от кронштейна необходимо отвернуть винты наметок, повернуть наметки влево и, приподнимая прицел вверх, отделить его от кронштейна.

Приведение снайперской винтовки к нормальному бою

Снайперская винтовка перед выдачей на руки снайперу проверяется и приводится пристрельщиком к нормальному бою с открытым и оптическим прицелами со специального пристрелочного станка.

Проверка боя винтовки с открытым прицелом производится по правилам, изложенным в главе VII настоящего руководства, со следующими изменениями и дополнениями:

а) оптический прицел установлен на винтовку;

б) бой винтовки признается нормальным, если пробоины всех четырех пуль вмещаются в круг диаметром 10 см, наложенный центром на контрольную точку, расположенную на 17 см выше точки прицеливания;

в) горизонтальность гривки прицельной планки, наведенной и укрепленной на станке винтовки, проверяется по уровню (выверка на-глаз

допускается как исключение).

По окончании проверки боя винтовки с открытым прицелом производится выверка оптического прицела также со станка. Для этого:

а) верхний маховичок поставить на деление 3 против указателя на лимбе, а боковой — на 0 и навести винтовку в точку прицеливания по открытому прицелу;

б) проверить направление линии прицеливания оптического прицела; если она проходит выше точки прицеливания на 2 см, то оптический прицел выверен правильно;

в) в случае отклонения линии прицеливания (более 0,5 см) оптического прицела от контрольной точки (лежащей выше точки прицеливания на 2 см) вращением барабанчиков, не смещая винтовки, направить линию прицеливания в точку прицеливания;

г) после этого освободить винты барабанчиков на один-два оборота, повернуть шкалы так, чтобы против указателя на верхнем барабанчике пришлось деление с цифрой 3, а на боковом — 0;

д) проверить, не сместились ли нити при вращении шкал, и осторожно закрепить винты барабанчиков;

е) в случае смещения прицельных нитей закрепить винты барабанчиков и снова произвести выверку прицела в изложенной выше последовательности.

Снайпер проверяет бой своей винтовки в той же последовательности, но из положения лежа с использованием упора. Проверка боя винтовки снайпером производится:

а) при получении винтовки;

б) через каждые 200―250 выстрелов;

в) после отделения прицела от кронштейна;

г) после отделения кронштейна от винтовки;

д) в случае нарушения нормального боя винтовки.

Работа с прицелом

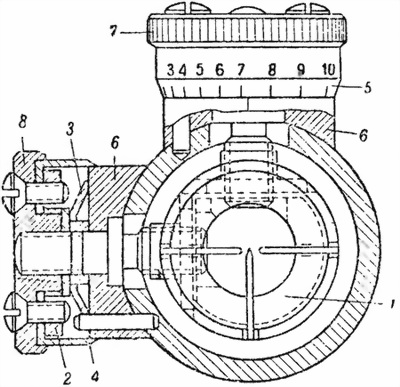

Для того чтобы установить на прицеле требуемую дистанцию до цели, например 600 м, необходимо: дистанционный барабанчик со шкалой вращать до тех пор, пока деление 6 на шкале не совместится с индексом. Таким же путем устанавливаются и другие дистанции.

С помощью оптического прицела можно определить дистанцию до цели. Расстояние между горизонтальными волосками у перекрестья оптического прицела равно 7/1000, что соответствует углу, под которым цель шириной 70 см видна на дистанцию 100 м.

Таким образом, если ширина цели равна 70 см и при рассматривании ее в прицел она укладывается точно в промежуток между горизонтальными волосками, то расстояние до цели будет 100 м.

Для измерения дистанции необходимо знать размер того предмета, до которого измеряется дистанция.

Таблица размеров некоторых предметов

1. Высота пешего человека 1,7 м

2. Высота всадника 2,3 м

3. Длина лошади от головы до хвоста 2 м

4. Длина орудия с шестерочной запряжкой 15 м

5. Высота ж.-д. будки 4

6. Высота ж.-д. вагона 3,5 м

7. Высота телеграфного столба 6 м

8. Расстояние между телеграфными столбами 83 м

Чтобы измерить дистанцию, нужно размер предмета в сантиметрах умножить на число, которое показывает, сколько раз предмет уложился в промежутке между горизонтальными волосками.

Разделив полученное произведение на 70, получим дистанцию до предмета, выраженную в сотнях метров.

Пример 1. Ширина цели, равная 100 см, укладывается в промежутке между горизонтальными волосками 2 раза.
