Снаряжение магазинов производится на пункте боевого питания роты или в укрытии вблизи пулемета.
К расходу патронов в бою нужно относиться крайне бережливо, чтобы не оказаться в тяжелую минуту без них. Напрасный расход патронов в бою, особенно утеря их, преступен.
Однако никогда не следует останавливаться перед самым щедрым расходованием их, если представляется верный случай огнем ручного пулемёта нанести противнику решительное поражение или отразить его атаку.
По израсходовании половины носимого запаса помощник наводчика докладывает об этом наводчику и командиру отделения.
В качестве неприкосновенного запаса должен всегда оставаться один снаряженный магазин, который расходуется только с разрешения командира,
ПРИЛОЖЕНИЯ
Приложение 1
ВЕСОВЫЕ И ЛИНЕЙНЫЕ СПРАВОЧНЫЕ ДАННЫЕ ПО РУЧНОМУ ПУЛЕМЁТУ ДП
Общий вес (с сошкой и пламегасителем) 8,4 кг
Вес сошки 0,7 кг
Вес пламегасителя 0,2 кг
Вес
Вес наполненного магазина 2,8 кг
Вес пустого магазина 1,6 кг
Общая длина пулемета (с прикладом и пламегасителем) 126,6 см
Длина пламегасителя 12,5 см
Калибр ствола 7,62 мм
Длина канала ствола с патронником 60,5 см
Длина нарезной части канала ствола 53,2 см
Число нарезов 4
Длина хода нарезов 24 см
Длина прицельной линии:
а) наибольшая (с прицелом 1) 61,6 см
б) наименьшая (с прицелом 15) 61,0 см
Нормальная высота мушки над осью канала ствола около 50 мм(±0,12)
Начальная скорость пули обр. 1908 г. (v0) 840 м/сек
Приложение 2
ТАБЛИЦА ПРЕВЫШЕНИЯ ТРАЕКТОРИИ НАД ЛИНИЕЙ ПРИЦЕЛИВАНИЯ ПРИ СТРЕЛЬБЕ ПУЛЕЙ обр. 1908 г.
Превышения в сантиметрах.
| Дистанция в м | 1* | 2* | 3* | 4* |
|---|---|---|---|---|
| 50 | — 1 | 2 | 7 | 13 |
| 100 | 0 | 6 | 15 | 27 |
| 150 | — 4 | 5 | 19 | 36 |
| 200 | ― | 0 | 18 | 41 |
| 250 | ― | — 9 | 13 | 41 |
| 300 | ― | ― | 0 | 34 |
| 350 | ― | ― | — 18 | 20 |
| 400 | ― | ― | ― | 0 |
| 450 | ― | ― | ― | — 27 |
| 500 | ― | ― | ― | ― |
| 550 | ― | ― | ― | ― |
| 600 | ― | ― | ― | ― |
* Прицел в делениях.
Превышения в метрах.
| Дистанция в м | 5* | 6* | 7* | 8* | 9* | 10* |
|---|---|---|---|---|---|---|
| 100 | 0,3 | 0,5 | 0,7 | 0,9 | 1,2 | 1,5 |
| 200 | 0,6 | 1,0 | 1,4 | 1,8 | 2,3 | 2,9 |
| 300 | 0,7 | 1,2 | 1,7 | 2,3 | 3,0 | 3,9 |
| 400 | 0,5 | 1,1 | 1,8 | 2,7 | 3,7 | 4,8 |
| 500 | 0 | 0,8 | 1,7 | 2,7 | 3,9 | 5,3 |
| 600 | — 0,8 | 0 | 1,2 | 2,4 | 3,8 | 5,5 |
| 700 | ― | — 1,2 | 0 | 1,5 | 3,2 | 5,2 |
| 800 | ― | ― | — 1,6 | 0 | 2,0 | 4,2 |
| 900 | ― | ― | ― | — 2,2 | 0 | 2,6 |
| 1 000 | ― | ― | ― | ― | — 2,9 | 0 |
| 1 100 | ― | ― | ― | ― | ― | — 3,8 |
| 1 200 | ― | ― | ― | ― | ― | ― |
*
Примечание. Цифры со знаком минус показывают понижение траектории относительно линии прицеливания.
Приложение 3
ТАБЛИЦА УГЛОВ ПРИЦЕЛИВАНИЯ, ДЕРИВАЦИИ И ВРЕМЕНИ ПОЛЁТА ПУЛИ обр. 1908 г.
| Дистанция в м | Углы прицеливания в тысячных | Деривация в см | Время полёта в секундах |
|---|---|---|---|
| 100 | 2,8 | ― | 0,13 |
| 200 | 3,6 | 1 | 0,26 |
| 300 | 4,4 | 2 | 0,42 |
| 400 | 5,6 | 4 | 0,60 |
| 500 | 6,7 | 7 | 0,80 |
| 600 | 8,1 | 12 | 1,02 |
| 700 | 9,7 | 19 | 1,26 |
| 800 | 12 | 29 | 1,52 |
| 900 | 14 | 43 | 1,80 |
| 1 000 | 17 | 62 | 2,11 |
Приложение 4
СНАРЯЖЕНИЕ МАГАЗИНА ПРИБОРОМ БАРКОВА
Прибор Баркова служит для облегчения и ускорения снаряжения патронами магазинов ручного пулемёта ДП.
Основные части прибора показаны на рис. 60.

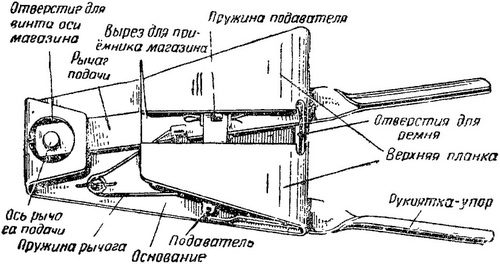

Рис. 60. Устройство прибора Баркова
Пользование прибором:
1. Перед постановкой прибора на магазин нужно закрепить рычаг подачи, для чего, сближая правой рукой рукоятки прибора, левой рукой опустить подаватель вниз; при этом нижний зуб подавателя упирается в кромку основания.
2. Взять магазин в левую руку, а прибор в правую (рис. 61) и, направляя приёмник магазина в вырез верхней планки, насадить прибор на магазин так, чтобы головка винта и шайба оси магазина попали в круглое отверстие на козырьке основания.
3. Сжать рукоятки, освободить показатель от сцепления с кромкой основания.

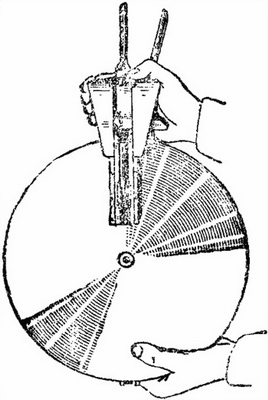

Рис. 61. Постановка прибора на магазин
Для снаряжения магазина нужно:
а) упереть его вилкой в поясной ремень;
б) правой рукой свести рукоятки прибора и освободить их; при этом против окна приёмника магазина станет очередное патронное гнездо магазина;
в) левой рукой ввести через приёмник магазина очередной патрон; затем снова свести рукоятки прибора, освободить их и ввести следующий очередной патрон; так поступать до полного наполнения магазина.
Если при первом сведении рукояток будет чувствоваться значительное сопротивление, то необходимо задержку пружины магазина утопить пальцем левой руки, слегка покачивая рукоятки прибора.
Для отделения прибора от магазина необходимо:
а) отжимая подаватель вниз, освободить верхний зуб его от сцепления с гнездом верхнего диска магазина;
б) закрепить подаватель (см. п. 1);
в) оттянуть передний конец основания прибора от верхнего диска магазина настолько, чтобы головка винта оси магазина вышла из отверстия на козырьке основания;
г) снять прибор с магазина.
Для переноски прибора на поясном ремне на торце переднего конца основания имеются два отверстия, в которые заправляется плотная тесьма или сыромятный ремень. Концы ремня связываются петлёй по ширине поясного ремня.
