Протянутый через отверстия ремень (тесьма) должен проходить так, чтобы не препятствовать правильной постановке прибора на магазин.
Приложение 5
РУЧНОЙ ПУЛЕМЕТ ДПМ
Начиная с 1945 г. на вооружение пехоты Красной Армии поступает ручной пулемёт ДПМ (Дегтярева —
Ручной пулемет ДПМ (рис. 62) имеет ряд конструктивных усовершенствований, которые делают его, сравнительно с пулемётом ДП, более надёжным и безотказным в действии, более удобным в обращении, более устойчивым при стрельбе и, следовательно, повышают его боевые качества. Существенные изменения в конструкции ручного пулемета ДПМ состоят в следующем:
1. Возвратно-боевая пружина помещается не в направляющей грубые кожуха, а позади затвора в ствольной коробке; задний конец пружины помещается в затылке спусковой рамы.
Затылок закрепляется на стойке спусковой рамы с помощью защёлки с пружиной и служит упором для заднего конца возвратно-боевой пружины, заменяя таким образом соединительную муфту пулемета ДП.

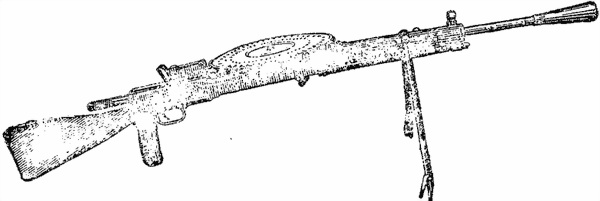

Рис. 62. Общий вид ручного пулемета ДПМ
2. Ударник упрочнён и имеет сзади хвостовик, который служит для направления переднего конца возвратно-боевой пружины.
3. Затвор упрочнён. Выбрасыватель имеет более надёжную конструкцию; пластинчатая пружина выбрасывателя заменена спиральной.
4. Отражатель и соединительный винт приклада упрочнены
5. Сошка упрочнена и сделана неотъёмной; она укреплена непосредственно на кожухе пулемета (без хомута) и обеспечивает плавный поворот пулемета вокруг оси канала ствола (для выравнивания пулемёта при установке его на неровной площадке).
6. Спусковая рама имеет пистолетную рукоятку, за которую (вместо шейки приклада) наводчик удерживает пулемёт при стрельбе правой рукой; это облегчает и улучшает условия ведения прицельного огня.
7. Спусковой механизм усовершенствован и упрочнён в целях устранения случаев непроизвольной стрельбы.
8. Предохранитель имеет измененную конструкцию, не связанную со спусковым крючком; он приводится в действие перестановкой флажка: постановка флажка предохранителя в переднее положение застопоривает спусковой рычаг, постановка флажка в заднее положение освобождает спусковой рычаг.
В связи с перемещением возвратно-боевой пружины из направляющей трубки кожуха в ствольную коробку и закреплением ее вместо соединительной муфты затылком спусковой рамы и порядок разборки пулемёта вносится следующее изменение.
После отделения ствола, перед дальнейшей разборкой необходимо отделить затылок с возвратно-боевой пружиной. Для этого, отжав защелку затылка назад пальцем одной руки, другой рукой повернуть затылок защёлкой вверх; затем, постепенно ослабляя давление пружины, отнять затылок и возвратно-боевую пружину.
В остальном правила обращения с ручным пулемётом ДПМ, а также приёмы и правила стрельбы из него те же, что изложены в настоящем Наставлении для пулемёта ДП.
