На рис. 28 представлена схема напряженного состояния сферического купола. Здесь при осесимметричной нагрузке усилия в направлении меридианов являются только растягивающими и постепенно нарастают книзу, так что мы снова можем воспользоваться аналогией системы из взаимно пересекающихся арок. Но конструкция все же пространственная: отдельные мысленно выделенные арки будут взаимодействовать через усилия, направленные
И здесь положительный эффект может достигаться только благодаря особому опиранию. Для куполов характерно значительное горизонтальное давление в нижней их части. Как мы уже видели, подобное давление существует и у арочных конструкций, где оно воспринимается стяжками или специальными фундаментами. Поэтому для куполов в связи с их осевой симметрией необходимо специальное опорное кольцо. Это кольцо симметрично нагружено по всему периметру изнутри наружу горизонтальным усилием от купола, вследствие чего оно работает на растяжение.
Разумеется, при несимметричной нагрузке в куполе возникнут сдвигающие усилия, а в области опорного кольца всегда имеются и местные изгибающие моменты. Но вообще этот тип конструкций работает преимущественно на сжатие, которое предполагает почти полное использование материала и, следовательно, более легкие и экономичные решения.
По рассмотренным выше причинам основным материалом для куполов служит железобетон. Правда, возникают серьезные трудности с опалубкой криволинейных поверхностей, но они все же разрешимы. В Ленинграде, например, железобетонный купол покрывает круглый лабораторный зал диаметром 76 м. При стреле подъема купола 17 м (1:4,5 пролета) толщина оболочки равна 10 см. В Солуне выполнен купол диаметром 90 м и толщиной тоже 10 см, которая составляет 1/900 пролета. В случае применения плоской плиты соотношение толщины и пролета составило бы до 1/50, а в случае балок — значительно больше. О смелости купольных решений говорят самые различные показатели, перечислять которые вряд ли имеет смысл.
Купола могут состоять и из отдельных ребер (так называемые ребристые купола). Такая разновидность куполов весьма целесообразна для сборного строительства, поскольку их можно расчленять на отдельные элементы (чаще всего прямолинейные), что отвечает требованиям заводского изготовления, складирования, транспортировки и монтажа.
Среди ребристых куполов можно выделить три основных типа (которые появились на разных этапах развития этой конструктивной формы): комбинация из отдельных арок, работающих независимо одна от другой; комбинация из ребер, расположенных в направлении меридианов и параллелей; сложные стержневые системы с меридиональными, кольцевидными и диагональными ребрами или только с диагональными ребрами. Статические недостатки первого типа в значительной степени компенсируются технологическими выгодами (небольшое число сборных элементов, немногочисленность и простота соединений между элементами), тогда как рациональная пространственная работа третьего покупается ценой существенного усложнения строительства.
Ребристый купол первого типа построен в 1958 г. в Атланте (США) над зрительным залом, рассчитанным на 7000 мест. Диаметр купола — 82 м. Материал — сталь. В Литл-Роке (США) возведен ребристый купол второго типа диаметром 86 м. Куполов третьего типа известно много разновидностей. Наибольший диаметр в этом случае превышает 100 м.

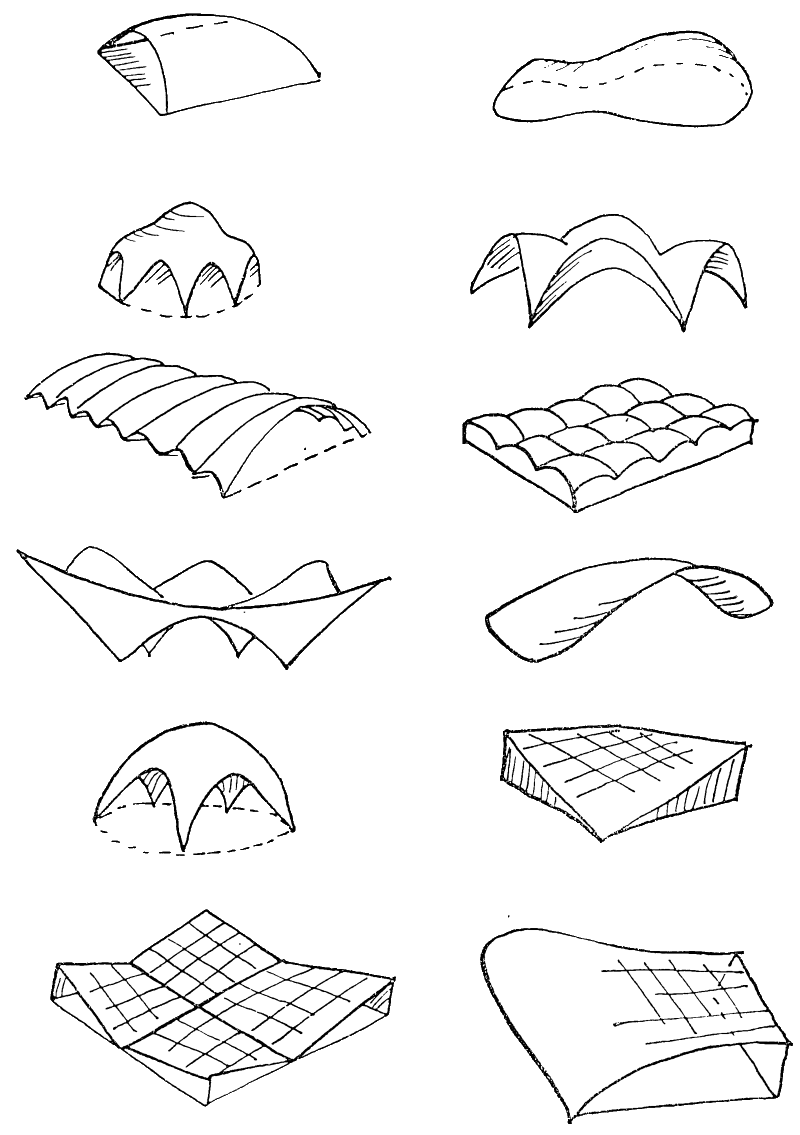

Но обратимся к еще одному виду пространственных покрытий, который находит широкое применение в строительстве наших дней. Для них характерно отсутствие кривизны в одном направлении. Наиболее популярный тип таких конструкций — цилиндрические оболочки. Как в далеком прошлом, так и сейчас они широко применяются в качестве конструкций покрытия (в наши дни — для промышленных зданий, складов, ангаров и даже для зрелищных сооружений). Хотя по расходу материала цилиндрические оболочки менее экономичны, чем купола, у них есть одно неоспоримое преимущество — более высокая технологичность, обусловленная линейным характером поверхности в одном направлении. А это имеет большое значение для сборного строительства из стали, поскольку могут использоваться длинные линейные элементы (причем с малым числом соединений), а также в случае железобетона, поскольку значительно облегчается выполнение опалубочных работ.

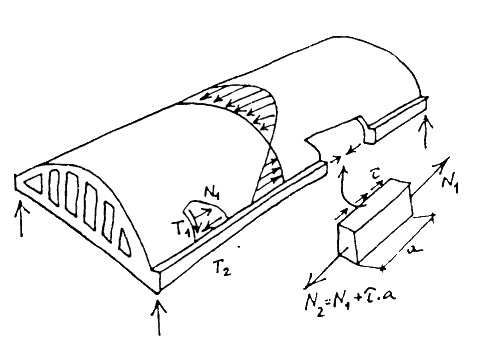

На рис. 29 схематично показана работа цилиндрической оболочки. В областях, достаточно удаленных от краев, состояние конструкции является безмоментным — присутствуют только нормальные и тангенциальные усилия. В работе такой оболочки наблюдается определенная двойственность: в соответствующем направлении конструкция работает как балка — сжимающие напряжения в верхней части и растягивающие в нижней. В другом направлении имеет место эффект свода. Последний, разумеется, зависит от жесткости продольных балок, которые играют роль опор для множества мысленно вычленяемых арок. Чем мощнее эти балки, тем отчетливее проявляется эффект свода, тем большая часть нагрузки стекает в поперечном направлении на балки, которые уже передают ее на опорные колонны. Этот тип работы, однако, нельзя доводить до крайности, поскольку утрачивается пространственное действие, а балки становятся большими и тяжелыми. Но это не значит, что продольные балки следует делать как можно меньше — ведь они значительно ужесточают оболочку и увеличивают ее несущую способность. В продольных балках в основном концентрируются растягивающие напряжения от балочной работы оболочки.
Эти балки работают по сложной схеме: на двойной изгиб, на растяжение и на кручение. Что же касается диафрагм, то в случае пологих оболочек на прямоугольном основании они подвергаются воздействию сдвигающих усилий и работают главным образом на растяжение и изгиб.
В зонах опирания, к сожалению, неизбежно возникают определенные изгибающие моменты. Причина этого кроется в самой системе опирания — балки и диафрагмы ограничивают свободные деформации оболочки, свободное выпрямление ее краев. Точно так же, как ограничение удлинения приводит к усилиям растяжения, а ограничение укорачивания — к усилиям сжатия, ограничение выпрямления приводит к появлению изгибающих моментов.

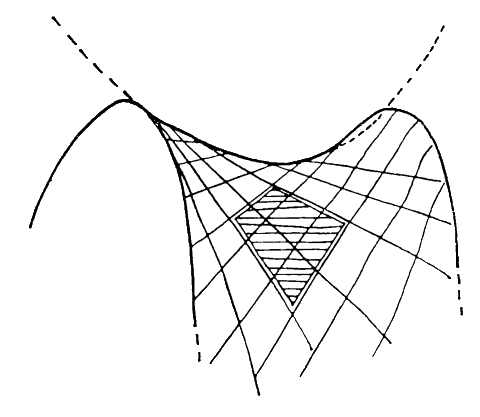

Одна из самых современных форм пространственных конструкций — гиперболо-параболическая. Несмотря на двоякую кривизну, у нее есть два направления, где линии всегда прямые. О технологических преимуществах, которые это дает, мы уже говорили. Именно благодаря технологическим достоинствам этот тип покрытия находит самое широкое применение. Различные гиперболо-параболические оболочки получаются путем «отрезания» части основной поверхности (рис. 30) и соответствующего соединения нескольких таких частей в единую конструкцию.
Для выполнения таких конструкций одинаково подходят и железобетон, и сталь, причем не исключается возможность сборных методов строительства. В СССР, например, разработаны типовые проекты покрытий для помещений с сеткой колонн от 12x12 до 42x42 м. Перекрытие таких пространств классическими плоскостными несущими системами связано с серьезными трудностями и в конечном счете может привести к значительному перерасходу материала.
Статически (рис. 31) этот тип оболочки работает почти исключительно на сдвиг. В стальных конструкциях гиперболо-параболическая поверхность получается другим способом — с помощью растягиваемых канатов. При этом одна система канатов образует вогнутую параболическую поверхность, а другая — выпуклую. Таким образом, достигается предварительное напряжение несущей системы, обеспечивающее ее стабилизацию.
Вообще в случае использования стали растяжение более желательно, более выгодно. Хотя сталь обладает одинаковой прочностью на сжатие и растяжение, однако сравнительно тонкие стальные элементы при работе на сжатие всегда подвергаются опасности потери устойчивости. В связи с этим конструкторы в целях обеспечения устойчивости стараются сделать сжимающие напряжения в элементе во много раз меньшими, чем расчетное сопротивление сжатию. При растяжении такой опасности нет, и материал может работать в полную меру своих возможностей. Поэтому наиболее интересные пространственные конструкции из стали проектируются с ориентацией на растяжение.
