Наружная электропроводка прокладывается снаружи, по стенам зданий, карнизам, навесам и т. д. К ней следует отнести также участки между зданиями, внутриквартирные территории, по которым проходят линии электропередач, участки линий электропередач, расположенные вне улиц и дорог.
Электричество поступает в помещение по воздушным линиям проводов или подземным электрическим кабелям.
Ввод – это участок от вводного устройства внутри помещения до этих изоляторов.
Ввод воздушной линии состоит из 2 участков: ответвления от воздушной линии
Ответвление от воздушной линии представляет собой участок проводов, проходящий от изоляторов на стене здания до опоры воздушной линии.
Ответвление следует делать изолированным медным или алюминиевым проводом, если расстояние от ввода до воздушной линии равно 10–25 м. Сечение проводов при этом должно быть разным: алюминиевого – от 16 мм2, а медного – от 6 мм2. Также вместо электрического провода можно использовать кабель, при этом сечение алюминиевого кабеля должно быть от 4 мм2, а медного от 2,5 мм2.

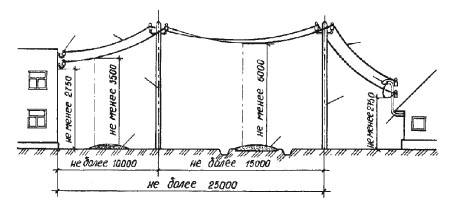

Над проезжей частью провода ответвления должны находиться не менее чем в 6 м от поверхности земли, над тротуарами и внутри дворов – не менее чем в 3,5 м, около изолятора – не менее чем в 2,75 м (рис. 63).
Рис. 63. Расположение проводов ответвления
При кабельном вводе на лестничной клетке или же в подвальном помещении устанавливается «вводный ящик», в котором находятся предохранители, предупреждающие замыкания при перегрузках или авариях на линии. Далее от ввода провода направляются по стоякам вверх.
На каждом этаже есть распределительный щиток, от которого к квартирам идут ответвления линии проводов. На щитках также есть предохранители, которые в случае замыкания тока в квартире отключают ее от сети дома.
От распределительного щитка электрические провода через отверстия в стене подводятся к квартирному электросчетчику, а от него – к групповому предохранительному щитку, который располагается в коридоре у потолка. От щитка провода проложены к электроосветительной арматуре и штепсельным розеткам.
Линии, идущие от щитка, разбиваются на группы с таким расчетом, чтобы обеспечить равномерную нагрузку проводов. Групповой щиток имеет плавкие предохранители для каждой группы проводов. Предохранители рассчитаны на определенную силу тока, которая обычно составляет 6 или 10 А.
В последнее время появились различные автоматические предохранители с устройствами, быстро отключающими сеть при ее перегрузках. Пользоваться этими предохранителями гораздо удобнее, чем плавкими, так как их пробки не требуют замены – для подключения обесточенного участка достаточно нажать на кнопку в головке предохранителя.
Чаще всего в быту применяются плавкие предохранители, ввинчиваемые
При коротком замыкании в какой-либо группе проводов или перегрузке (из-за одновременного подключения многих приборов)проволока расплавляется и отключает перегруженный или неисправный участок, предохраняя счетчик от повреждений, а провода – от перегрева, порчи изоляции или даже пожара.
Электрическая проводка от щитков прокладывается по стенам и потолкам на фарфоровых роликах (открытая проводка) или под штукатуркой в трубках из изоляционного материала (скрытая электропроводка).
Для квартирной проводки используется медный одиночный провод или шнур, обычно усиленный дополнительной изоляцией для кухни, ванной комнаты и других мест с повышенной влажностью. Ролики привинчивают к потолку или к деревянным перегородкам шурупами с полукруглой головкой.
В каменные стены шурупы ввинтить невозможно, поэтому сначала пробивают отверстие, вбивают в него деревянную пробку, а затем уже ввинчивают шуруп.
Можно также обмотать шуруп проволокой и вставить в заполненное алебастром отверстие в каменной или бетонной стене. Если нельзя избежать пересечения проводов, один из них пропускают в резиновую трубку.
При подключении проводов к действующей комнатной проводке (например, при необходимости установить новую штепсельную розетку) сначала надо обесточить участок, затем тщательно очистить провод от изоляции в двух разных местах шнура и до блеска зачистить провод ножом.
Провод, который присоединяется, также должен быть зачищен, потом его тщательно обкручивают вокруг основного провода и поджимают плоскогубцами. Затем место соединения тщательно обматывают изоляционной лентой.
При присоединении шнура к патрону петли шнура пропускают через верхнее отверстие патрона и зажимают между шайбами контактных винтов. Многие типы патронов и штепсельных розеток снабжены встроенными предохранителями в виде медной проволоки диаметром 0,3 мм, натянутой между 2 зажимами; иногда проволока наматывается на кусочек картона – такой предохранитель легко заменить.
В любых помещениях можно проводить электрическую проводку кабелем. Но следует помнить, что на способ прокладки электрических проводов влияют:
– запыленность;
– химический состав среды;
– влажность;
– взрыво– и пожароопасность.
Чтобы присоединить провод к штепсельной розетке, необходимо тщательно очистить концы провода и сделать небольшую петлю. Оголенную часть провода до петли надо обмотать изоляционной лентой, затем поджать петлю винтом.
В сухих отапливаемых помещениях можно прокладывать любые виды проводки, при этом влажность внутри помещений не должна превышать 60 %.
Во влажных или сухих неотапливаемых помещениях (кухня, лестничная клетка, склад) нельзя прокладывать скрытую проводку в изоляционных трубах. Влажность в таких помещениях обычно не превышает 75 %.
