Это устройство поможет обнаружить траекторию прохождения электрической проводки, места ее повреждения, а также участки короткого замыкания в скрытой электропроводке.
Довольно просто определить место, в котором произошло короткое замыкание. К специальному понижающему трансформатору необходимо подключить провода, которые повреждены (рис. 60).
Звуковой сигнал должен возникнуть в тот момент, когда рядом с участком пролегания проводов головных телефонов окажется разомкнутая сторона магнитопровода. Вне пределов области короткого замыкания магнитное поле отсутствует, поэтому звуковой сигнал должен исчезнуть. Пакетом толщиной 32 мм
Рис. 60. Подключение поврежденных проводов к специальному трансформатору
Чтобы во время поиска места короткого замыкания ограничить электрический ток во вторичной цепи, в цепь первичной обмотки включается конденсатор С1. Такое возможно, если искать повреждения цепи на коротких участках, длиной 5–8 см.
Для обнаружения наличия напряжения в сети существует еще один прибор – бесконтактный сигнализатор, благодаря которому можно зафиксировать напряжение. Это устройство вполне можно изготовить самостоятельно. Реакция на электрическую составляющую электромагнитного поля и есть принцип его действия. Благодаря этому устройству траекторию проводки можно определить независимо от того, есть ли в ней электрический ток.
Источником питания этого прибора лучше всего сделать аккумулятор напряжением 9 В. В режиме индикации потребляемый ток составляет 15 мА, а если нет сигнала – 5 мА.
Сигнализатор состоит из следующих узлов (рис. 61):
– антенна;
– электрометрический усилитель;
– блок дискриминатора и расширения импульсов;
– блок звуковой сигнализации;
– блок контроля исправности прибора.
Одной из составляющих электрометрического усилителя является интегральная микросхема МС2, которая представляет собой повторитель напряжения, на входе которого находится полевой транзистор. Чувствительность усилителя изменяется в зависимости от сопротивления R6, иногда ее можно настраивать с помощью резистора R5, но только в небольших пределах.
Блок дискриминатора и расширения импульсов состоит из выпрямителя на диодах Д1 и Д2 и одновибратора на транзисторах Т1 и Т2 (порог срабатывания определяется диодом Д3).
Одним из элементов блока звуковой сигнализации является схема мультивибратора с транзисторами Т3 и Т4. При этом электромагнитный капсюль Гр1 типа ДЗМШ или ТМ-2А включен в коллекторную цепь транзистора Т4.

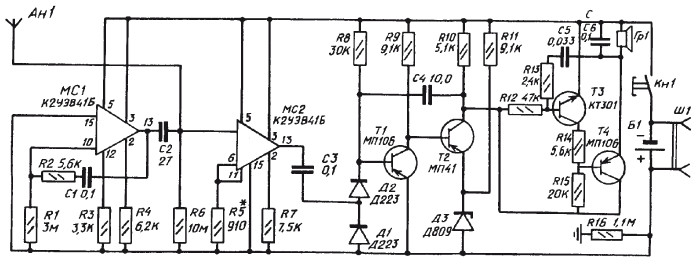

Рис. 61. Схема сигнализатора
Блок контроля исправности состоит из несимметричного мультивибратора, находящегося на интегральной микросхеме МС1. Емкость конденсатора С1 определяет частоту следования коротких импульсов, которые формируются в результате работы мультивибратора.
Через конденсатор С2 на антенну Ан1 поступают импульсы с частотой 1 импульс в 5–6 секунд. В это время срабатывает прибор.
На вход усилителя поступает электродвижущая сила (ЭДС), возникающая в антенне при работе сигнализатора
Звуковой сигнал, который подает сигнализатор, довольно короткий, длительностью всего 0,1 секунды. Он свидетельствует о том, что устройство исправно.
Одновибратор запустится, когда звуковой сигнал достигнет заданного уровня. В это время звуковой сигнал начнется генерироваться блоком звуковой сигнализации.
В металлическом корпусе на печатной плате размещаются аккумулятор и детали сигнализатора. Торцевые стенки металлического корпуса должны быть сделаны из материала, обеспечивающего хорошую изоляцию.
Роль антенны выполняет одна из деталей сигнализатора. Ее следует делать из фольгированного гетинакса. С небольшой части поверхности гетинакса нужно удалить фольгу. Во время настройки устройства необходимо согласовать размеры антенны.

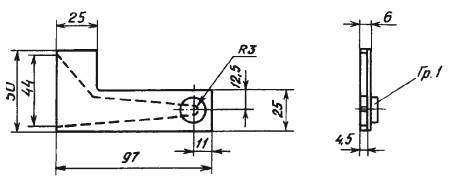

К камере акустического резонатора необходимо прикрепить электромагнитный капсюль так, как показано на рисунке 62.
Во вторую торцевую стенку камеры вмонтированы гнездо разъема Ш1 для подключения зарядного устройства и кнопка включения прибора. Для налаживания работы сигнализатора напряжения достаточно отрегулировать порог срабатывания по напряженности электрического поля.
Первым делом необходимо проверить силу потребляемого электрического тока во время отсутствия звукового сигнала. При этом она не должна быть более 5–6 мА.
Рис. 62. Схема прикрепления электромагнитного капсюля
После этого следует накоротко замкнуть коллектор и эмиттер транзистора Т2, вследствие чего должен возникнуть звуковой сигнал.
В последнюю очередь необходимо проверить сигнализатор. Для этого его следует осторожно приближать к токонесущему проводу, обязятельно учитывая допустимое правилами техники безопасности расстояние.
Нельзя забывать о том, что руки обязательно должны быть в контакте с металлическим корпусом сигнализатора.
Все это время работающее устройство должно подавать звуковой сигнал.
Если сигнализатор отрегулирован правильно, переменное напряжение 220/380 В можно зафиксировать уже на расстоянии 5—10 см.
Отрегулировать чувствительность усилителя можно с помощью подбора сопротивления R5. Также можно добиться настройкой, чтобы устройство срабатывало с определенного расстояния. При этом следует учитывать, что если чувствительность усилителя слишком большая, сопротивление необходимо увеличить, а если недостаточная – уменьшить.
