228… и придержит ножны, когда вы станете доставать нож
229. Типичная конструкция рукоятки складного ножа. На снимке нож SOG Night Vision
230. Несколько возможных вариантов конструкции.
231. В маленьких ножах несущим каркасом может служить одна только оправа из выносливого ламината, скажем, из G-10 или carbon fiber, а металлическая пластинка тут — лишь часть блокирующего механизма, она утоплена в оправу. На снимке разобранный нож CRKT Contrail. Такая конструкция уступает в выносливости рукоятке, укрепленной двумя полноразмерными боковыми пластинками, но, однако, она несравненно легче
232. Конструкция задней вкладки в рукоятке, удерживающей боковые пластинки на одном расстоянии друг от друга. У ножей Н. Р. Kl"otzli (самый верхний) и CRKT Mirage Titanium (третий сверху) вкладки нет вообще. У Benchmade Model 770 Osborne (второй сверху) декорированная вкладка из алюминия. У Kershaw Chive (внизу) пластмассовая вкладка
233. Еще несколько примеров конструкции рукоятки. У ножа B"oker Tactical (сверху) конструкция открытая, расстояние между боковыми пластинками поддерживается винтами во втулках. У Benchmade Ares (в центре) задняя вкладка из ламината G-10, ее длина не превышает половины длины самой рукоятки. У рукоятки ножа Spyderco Tim Wagner (внизу) одна боковая пластинка и задняя стальная вкладка во всю длину
234. Конструкция рукоятки ножа Benchmade Griptilian — некий компромисс между рукоятками с металлическим несущим каркасом и легкими рукоятками из искусственного материала
235. Стальные боковые пластинки занимают пространство, на которое приходятся основные нагрузки; они, однако, не доходят до конца рукоятки. Отверстия в пластинках проделаны для того, чтобы облегчить их массу. И накладки из термопластичного материала тоже не монолитны, хотя они также неотъемлемый элемент несущего каркаса. Значительная часть пластика удалена, вместо него — решетка, которая придает оправе жесткость. Обращает на себя внимание, что ни один винт не ввинчивается непосредственно в пластик, всюду утопленные в нем латунные втулки. Восхищает изящество технических решений, использованных в конструкции описываемой и других моделей ножей этой фирмы
236. Чем длиннее клинок складного ножа, тем длиннее и плечо, к которому прикладывается усилие во время работы ножом. Длина плеча, которое испытывает нагрузку, направленную в противоположном направлении, остается неизменной. Поэтому та же нагрузка на более длинный клинок увеличивает нагрузку на весь механизм
237. Вот
238. Стремясь добиться наиболее выгодного соотношения между длиной клинка и общей длиной ножа, проектант допустил ошибку. Слишком короткий отрезок клинка, находящийся внутри рукоятки, не обеспечивает такой степени выносливости всей конструкции, которой требуют размеры ножа и материалы, использованные для его изготовления
239. Размеры тоненькой, помещенной слишком близко к переднему краю заклепки, вокруг которой вращается клинок, пожалуй, тоже не соответствуют ни размерам ножа, ни мощной стальной рукоятке
240. Этот нож выдержит большую статичную нагрузку, направленную по линии сложения ножа; думаю, килограммов 50…

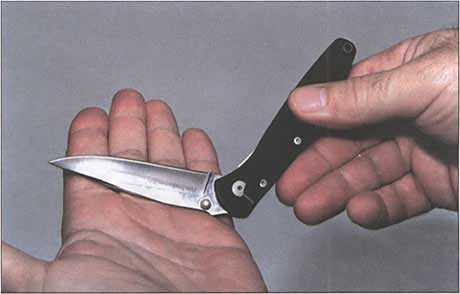

241…. и тем не менее блокировка не выдержала и подвела после того, как я несколько раз постучал обухом по ладони
242. Складной нож можно носить также и на ремне, в маленьких ножнах
243. Пластиковый или металлический пружинящий зажим позволяет закрепить нож в брючном кармане или за поясом; зажим может быть прикреплен либо к передней части рукоятки, либо к задней. Сверху вниз: Katz Knives Special Forces, Carbon Fiber, Black Cat Lightweight
244. У ножа Night Vision, выпускаемого фирмой SOG Specialty Knives, зажим пустотелый, а у ножа Spyderco Meerkat — из стальной проволоки.
245. Конструкция рукояток ножей Spyderco Calypso Junior Lightweight (сверху) и Delica (снизу) позволяет поместить зажим на любой стороне рукоятки, а это очень удобно для левшей и тех, кто одинаково владеет обеими руками
246. Ножи Spyderco Chinese Folder (выше) и Vesuvius (ниже) можно носить кончиком клинка и вниз, и вверх, прикрепляя зажим соответственно или к переднему, или к заднему концу рукоятки
247. Зажим ножа SOG Night Vision прикреплен довольно высоко, значительная часть рукоятки выступает из кармана
248. Полноразмерные и компактные версии одной модели ножа часто оснащаются одинаковыми зажимами, как, скажем, ножи CRKT M18 (два вверху) и KFF Pro (два внизу)
