в) образование химического соединения с высокой степенью диссоциации в расплаве, т. е. когда в расплаве находятся как атомы растворённого газа, так и молекулы химического соединения.
Растворимость водорода в жидком никеле в интервале температур 1680–2300 °С имеет линейный характер. Теплота растворения водорода в жидком никеле достигает 60 кДж/моль.
Растворы азота в никеле подчиняются закону квадратного корня. Существенное влияние на величину растворимости азота оказывает давление паров металла в газовой фазе над расплавом. Повышение содержания хрома, молибдена, вольфрама сопровождается возрастанием растворимости азота и, следовательно, снижением его коэффициента активности, причём с увеличением концентрации легирующего элемента зависимость коэффициента
Титан, алюминий, цирконий обладают высоким сродством к азоту и способны при относительно небольшой концентрации в расплаве и невысоком давлении в газовой фазе образовывать нитриды.
Церий в наибольшей степени понижает активность азота в никеле. Меньшее влияние оказывают цирконий и титан, а алюминий практически не влияет на растворимость азота. Характер взаимодействия легирующих элементов с азотом, растворённым в жидком металле, определяется сродством элементов к азоту, а также прочностью химической связи азота и легирующего элемента с основной составляющей сплава.
Из элементов, образующих с никелем растворы, близкие к идеальным, наибольшим сродством к азоту обладает хром. Ещё более прочные связи с азотом в нитридах имеют цирконий, титан и алюминий.
На рис. 1–4 представлена зависимость коэффициентов диффузии водорода, кислорода и азота от температуры расплава.
Рис. 1. Влияние температуры на коэффициент диффузии водорода
Рис. 2. Влияние температуры на lg коэффициента диффузии водорода

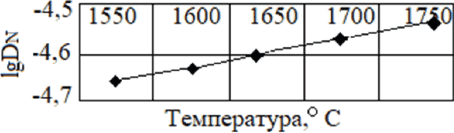

Рис. 3. Влияние температуры на lg коэффициента диффузии азота
Рис. 4. Влияние температуры на lg коэффициента диффузии кислорода
2. Рафинирование и дегазация сплавов в вакуумно-индукационных печах
Процессы, происходящие в жидком металле в вакууме, связаны между собой и в большинстве случаев протекают одновременно. Так, например, процесс раскисления металла углеродом, сопровождаемый выделением пузырей окиси и двуокиси углерода, сопровождается выделением водорода и азота, всплыванием и восстановлением неметаллических включений, испарением примесей легколетучих компонентов и т. д. [2].
Как известно, рафинирование сплавов – это очистка их от примесей, которые ухудшают физико-химические показатели и снижают уровень механических характеристик.
Очистка металлических расплавов от растворённых металлических и неметаллических примесей является одной из главных целей металлургического производства.
Наиболее полное удаление растворённых примесей из никелевых расплавов осуществляется путём окислительного рафинирования, при котором расплав глубоко насыщается кислородом благодаря созданию окислительной атмосферы в печах, продувкой воздухом или кислородом, или за счёт использования окислительного шлака. Растворённые примеси, обладающие большим сродством к кислороду, чем основной металл, связываются в свободные оксиды. Из этих оксидов только монооксид углерода СО является газом и в виде пузырей уходит из расплава. Остальные примеси дают твёрдые или жидкие оксиды. Частицы подобных оксидов собираются на поверхности расплава в шлаке. Таким путём удаляются Si, Mn, Fe
Удаление растворённой примеси, обладающей малым сродством к кислороду, может быть достигнуто в сильно восстановительных условиях, когда атомы подобных примесей становятся отрицательно заряженными ионами, способными соединяться с сильными положительно заряженными ионами металла в шлаке. В результате образуется нерастворимое в расплаве соединение. На подобном явлении основано удаление серы из никелевых расплавов, осуществляемое за счёт образования сульфида кальция Ca2+шл + S2-расрл = CaSшл (индекс «шл» – шлак). Для создания необходимого количества ионов кальция в шлак добавляют карбид кальция СаС2 или фторид кальция СаF2.
Удаление растворённой примеси из расплава может быть осуществлено её взаимодействием со шлаком или флюсом. Примером этого может служить уже описанное связывание серы в сульфид кальция.
Летучие растворённые примеси могут быть удалены из металлических расплавов достаточно высоким перегревом или более надёжным способом – плавкой в вакууме. Достигаемая степень очистки зависит от равновесного давления пара примеси, определяемого её содержанием и коэффициентом активности, от величины остаточного давления над расплавом, от механических препятствий, создаваемых слоем оксидов или шлака, от условий перемешивания расплава и других внешних обстоятельств [1].
Крайне важную роль в этом процессе также играют приёмы, связанные с введением в расплав элементов (например, С, Mg, Ca или РЗМ), которые связывают присутствующие в жидком металле газы или вредные примесные атомы в легкоудаляемые в виде пара, а также оседающие на стенках тигля окисные или шлаковые соединения, кроме того связывающие их в высокотемпературные дисперсные частицы, что обеспечивает перевод вредных разупрочняющих материал-элементов в форму упрочняющих соединений.
Примеси попадают в сплав из исходных шихтовых материалов, а также в результате высокотемпературного взаимодействия жидкого сплава с формой.
Например, при выплавке никелевого жаропрочного сплава ЖСбУ из чистых шихтовых материалов содержание вредной примеси серы, как указывается в работе [3], достигает 0,0089 % масс. Приведённая концентрация серы в сплаве обусловлена наличием её в исходных металлах, входящих в состав этого сплава (таблица 3).
Таблица 3
Содержание серы в шихтовых материалах и в сплаве ЖСбУ-ВИ
Все шихтовые материалы, применяемые при плавке литейных жаропрочных сплавов и, в частности, сплава ЖСбУ-ВИ, содержат серу (таблица 3). В результате из шихтовых материалов может перейти в сплав максимально до 0,009 % серы, причём около половины этого количества серы переходит в сплав из электролитического катодного никеля [3].
2.1. Взаимодействие компонентов сплава с газами и футеровкой тигеля
Высокое качество деталей из литейных жаропрочных сплавов, особенно деталей с монокристаллической структурой, обеспечивается высокой чистотой металла по газам (азоту, водороду и кислороду) и вредным неметаллическим примесям (в первую очередь сере, фосфору, кремнию) [4–5]. Одной из вредных примесей в жаропрочных сплавах является азот, который при кристаллизации никелевого расплава образует нитриды и карбонитриды, являющиеся источником образования различных дефектов структуры при получении монокристаллов, в т. ч. равноосных «паразитных» зёрен на поверхности деталей.
