Обеспечение высокого качества литых заготовок современных сложнолегированных жаропрочных никелевых сплавов
Шрифт:
Удаление азота может происходить как путём образования и всплывания пузырьков, так и выделением при помощи конвективного переноса в газовую фазу. С повышением температуры процесс деазотации значительно ускоряется [2].
Ранее указывалось [4], что в сплаве ЖС30-ВИ при повышенном содержании азота (> 0,001 %) образуются карбидные включения округлой или полиэдрической формы, а при низком содержании азота (0,0006–0,0008 %) возникают игольчатые, вытянутые карбиды в виде «китайских иероглифов». В первом случае отмечался повышенный брак монокристаллических лопаток, отливаемых из такого металла, по макроструктуре (образование равноосных зёрен в монокристалле). При повышенной загрязнённости металла азотом образующиеся
В этом исследовании изучалось влияние азота на структуру монокристаллов жаропрочных никелевых сплавов и разработаны эффективные способы рафинирования расплава от примеси азота в условиях вакуумной индукционной плавки.
Реакция деазотации относится к гетерогенным и происходит на границе раздела металл – газ. Уравнение скорости удаления азота из расплава будет иметь вид:
где Sрас – площадь поверхности расплава; Vрас – объём расплава; В – константа; Ср и С – равновесная и текущая константа соответственно; 0 – доля площади поверхности, заблокированная поверхностно-активными элементами (ПАЭ); D – коэффициент диффузии (D = Dмол + Dтурб, где Dмол – молекулярная диффузия; Dтурб – турбулентная диффузия); – кинематическая вязкость.
Из уравнения следует, что скорость деазотации может быть увеличена путём более интенсивного перемешивания расплава, увеличения поверхности раздела, металл – газ, уменьшения величины (за счёт раскисления и десульфурации расплава), а также увеличения коэффициента Dмол и уменьшения (путём повышения температуры расплава).
Кроме того, повышение температуры расплава облегчает диссоциацию нитридных и карбонитридных включений в условиях вакуума.
Исследовано влияние температуры расплава на полноту удаления из него азота в условиях вакуумной индукционной плавки в сплаве ЖС30-ВИ.
На рис. 5 показано, что с повышением температуры расплава с 1620 до 1680 °С высота пиков падения вакуума в печи увеличивается, что свидетельствует о более интенсивном газовыделении при температуре расплава 1680 °С. При температуре расплава 1560 °С пиков падения вакуума не наблюдается.
На рис. 6 приведено изменение содержания азота в сплаве ЖС30-ВИ во время рафинирования расплава при разных температурах. Видно, что при температурах расплава 1560 и 1620 °С азот удалился незначительно (до 0,003 %), и только после рафинирования при температуре расплава 1680 °С его содержание понизилось до 0,0007 %. Содержание газов в металле определяли на анализаторе ТСН 600 фирмы Leco.
Рис. 5. Изменение уровня вакуума при проведении плавок сплава ЖС30-ВИ с различной термовременной обработкой расплава: 1620 °С (1), 1600 °С (2) и 1680 °С (3)

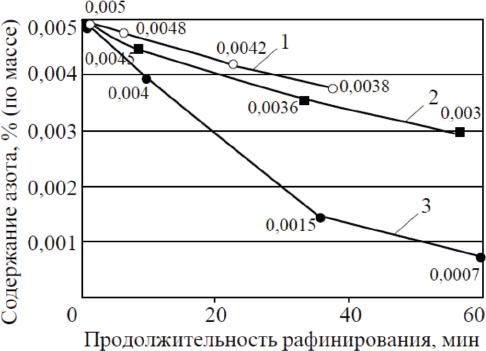

Рис. 6. Изменение содержания азота в сплаве ЖС30-ВИ во время рафинирования расплава при температурах 1560 (1), 1620 (2) и 1680 °С (3)
Для
Из металла всех плавок в условиях моторостроительного завода отлиты лопатки с монокристаллической структурой с кристаллографической ориентацией <001>. При проведении контроля макроструктуры лопаток установлено, что если содержание азота в металле составляет < 0,001 % (по массе), то брак лопаток по макроструктуре незначителен; если же содержание азота > 0,001 % (по массе), то отмечался повышенный брак монокристаллических лопаток по макроструктуре – образование в них равноосных зёрен.

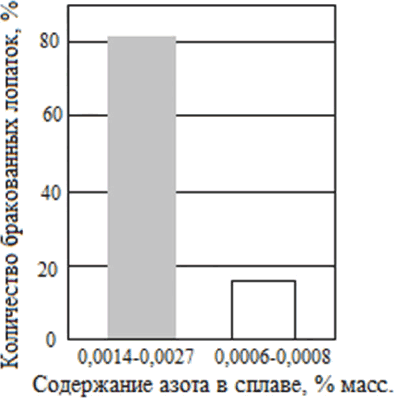

Рис. 7. Количество бракованных лопаток по макроструктуре в зависимости от содержания азота в сплаве ЖС30-ВИ
На рис. 7 приведены статистические данные моторостроительного завода по количеству бракованных по макроструктуре лопаток из сплава ЖС30-ВИ, отлитых с монокристаллической структурой из металла с высоким и низким содержанием азота; при содержании в сплаве > 0,001 % азота (фактически 0,014–0,027 %) бракованных лопаток оказалось > 80 %, в то время как при содержании азота < 0,001 % (фактически 0,0006–0,0008 %) таких лопаток всего 15 %.
Микроструктуру образцов всех плавок исследовали на оптическом микроскопе Axio Imager. В образцах с высоким содержанием азота наблюдались карбидные и карбонитридные включения в виде частиц округлой и полиэдрической морфологии. Следует отметить, что значительное их количество располагалось не в междендритных областях, а непосредственно в осях дендритов 2-го порядка.
Это свидетельствует об их образовании одновременно с формированием дендритной матрицы основного твёрдого раствора или даже о том, что эти частицы выделялись из расплава как первичные.
Выделение таких частиц в верхней части жидко-твёрдой зоны при формировании монокристалла методом направленной кристаллизации приводит к образованию посторонних кристаллов, поскольку эти частицы являются центрами образования зародышей таких кристаллов в температурной области, где ещё не закончилось формирование дендритного каркаса растущего монокристалла.
В образцах с низким содержанием азота карбидные выделения имеют вытянутую шрифтовую морфологию в виде «китайских иероглифов» и располагаются строго в междендритных областях. Выделений карбидов в осях дендритов не обнаружено. Таким образом, для обеспечения высокой технологичности сплава ЖС30-ВИ при получении монокристаллов с высоким выходом годного необходимо обеспечивать содержание азота в металле на уровне < 0,001 % (по массе).
Полученные в работе результаты можно распространить и на другие литейные жаропрочные сплавы, отливаемые с монокристаллической структурой методом направленной кристаллизации.
При выплавке металла в вакуумных печах, в условиях недостаточно высокого вакуума, не происходит заметного удаления серы. Для существенного снижения концентрации серы путём испарения необходимо проводить плавку при остаточном давлении ниже 0,1 н/м2 (0,001 мм рт. ст.) и выдерживать жидкий металл длительное время. При исходном содержании серы около 0,02 % после трёхчасовой выдержки металла в вакуумной индукционной печи при остаточном давлении 10– 3 н/м2 (10– 5 мм рт. ст.) концентрация её снижается до 0,01 % [12].
