Общее устройство судов

Чайников К. Н.

На кораблях – минных заградителях мины хранятся в специальных трюмах (минные погреба) и подаются на палубу, где и изготавливаются для постановки. Кроме минных заградителей, Мины устанавливаются кораблями всех классов, для чего на кораблях оборудуются специальные приспособления для приемки, хранения и постановки мин. Эти корабли принимают мины только на верхнюю палубу, поэтому количество мин ограничивается размерами их палуб.

Тральное оружие предназначается для уничтожения минных заграждений и состоит из контактных и неконтактных тралов.

Контактные тралы предназначаются для траления якорных мин. Они состоят из четырех основных частей: тралящей, буксиров из стальных тросов, тральной лебедки, при помощи которой

тралы ставятся и убираются, и регулирующих приспособлений. Неконтактные тралы применяются для траления донных неконтактных мин под действием физических полей, создаваемых ими, на взрыватели мин.

Корабельными средствами борьбы с подводными лодками являются глубинные бомбы, мины и торпеды.

Основной задачей в борьбе с подводными лодками является ее обнаружение. Для этой цели корабли-охотники за подводными лодками вооружаются гидроакустическими станциями, которые работают по двум принципам: шумопеленгования (обнаружение присутствия и определение направления шумов, создаваемых подводной лодкой) и эхопеленгования (гидролокация).

Радиус действия гидроакустической станции зависит от скорости хода корабля-разведчика и от гидрологических условий моря (перепад температуры на глубине, наличие планктона и т. п.) и достигает при благоприятных условиях 4-5 миль. Гидролокаторы меньше подвержены влиянию скорости хода корабля, но больше зависят от гидрологических условий и поэтому обладают меньшей дистанцией обнаружения.

Глубинные бомбы применяют для уничтожения подводных лодок. Их сбрасывают на ходу корабля с кормы или с борта из специальных бомбосбрасывателей или ими выстреливают из бомбометов на расстояние до 100 м. Реактивные глубинные бомбы (РГБ) запускаются с реактивной стабилизированной установки, расположенной в носовой части корабля. Заряжание пусковой установки ракет бомбами ведется автоматически. Боеприпас подается из погребов, расположенных в районе установки.

Эффективность действия глубинной бомбы определяется радиусом разрушительного действия ударной волны при взрыве заряда взрывчатого вещества, которое предусматривается в количестве 15-150 кг. Большая глубинная бомба при взрыве на расстоянии 7-10 м от подводной лодки разрушает ее прочный корпус.

Кроме глубинных бомб, для борьбы с подводными лодками корабли используют противолодочные самонаводящиеся торпеды, имеющие гидроакустическое оборудование, срабатывающее под действием поля подводной лодки. Такие торпеды являются основными средствами борьбы с подводными лодками. Противолодочными торпедами выстреливают из двух- или трехтрубных аппаратов.

На американских крейсерах, например, для борьбы с подводными лодками предусматривается размещение противолодочных универсальных телеуправляемых вертолетов, оснащенных поисковой аппаратурой и вооруженных самонаводящимися торпедами. По мнению зарубежных специалистов, можно создать сплошную зону поражения подводных целей (лодок и торпед), которая ограничивается дальностью обнаружения на ГЛС корабля (10-15 миль). За пределами досягаемости РБУ (2-5,6 км) лежит зона противолодочных торпед (5-8 км), зона противолодочных управляемых ракет (17-28 км) и, наконец, телеуправляемые вертолеты (55 км) и другие более мощные вертолеты, вооруженные, кроме торпед, и средствами поиска подводных лодок (рис. 78).

Рис. 78. Зоны эффективного огня оружия сторожевых кораблей США. 1- зона действия комплекса ЗУРО; 2- зона действия 127-миллиметровой артиллерийской установки; 3 – зона действия противолодочной системы; 4- зона действия ПЛУР; 5 – зона действия противолодочных торпед; 6 – телеуправляемый вертолет; 7 – радиолокационный луч наблюдения за вертолетом; 8 – канал телеуправления вертолетом; 9 –

луч ГЛС корабля; 10 – цель (подводная лодка).

Вертолетное корабельное устройство предназначается для противолодочных, корректировочных или разведывательных управляемых и телеуправляемых вертолетов, размещаемых в кормовой части корабля на специальных устройствах или в корабельных помещениях, называемых ангарами. Стартовая площадка, с которой стартует вертолет, оборудуется компактным устройством для крепления вертолета по-походному, а в непосредственной близости от нее располагаются заправочные и ремонтные базы для подготовки вертолета к воздуху. На больших кораблях (крейсерах, фрегатах, плавучих базах соединений и т. п.), там, где это позволяют габариты, вертолеты ставят в ангары, иногда со снятыми элементами (без несущих лопастей).

Ангары для увеличения живучести вертолетов размещаются ниже верхней палубы. Вертолеты поднимают из ангара на верхнюю палубу специальными подъемниками, которые могут служить для вертолетов и стартовой площадкой.

Схема расположения боевых постов эскадренного миноносца показана на рис. 79.

Рис. 79. Схема расположения боевых постов эскадренного миноносца. 1 – стартовая установка берегового ракетного комплекса (БРК); 2 – стартовая установка ЗРК; 3 – стартовая установка поотиво-лодочного ракетно-торпедного комплекса (РТК); 4 – антенна гидролокационной станции (ГЛС); 5- погреб боезапаса РТК-6-погреб боезапаса ЗРК; 7 – погреб боезапаса БРК; 8 – станция размагничивания; 9 – центральный пост управления оружием-' 10 – котельные отделения; 11- машинные отделения; 12 – погреба артбоеприпасов; 13 – минные погреба (бортовые)- 14 – ачгар вертолета; 15 – химический пост; 16 – буксируемая ГЛС; 17- каты глубинных бомб; 18 – реактивный бомбомет ГБ- 19- аварийные генераторы; 20 – артиллерийские башенные установки; 21 – антенные посты управления огнем ЗРК' 22 – обтекатет антенн РЛС дальнего обнаружения воздушных целей; 23 – мачты-трубы; 24 – антенны РЛС обнаружения воздушных целей- 25 – антенна навигационной РЛС; 26 – антенны РЛС обнаружения надводных целей; 27 – боевой информационный пост 28- ходовой мостик корабля; 29 – посты управления кораблем; 30 – торпедные аппараты; 31 – торпедные погреба'.

Корабельные средства наблюдения и связи обеспечивают выполнение боевых задач, поставленных перед кораблями, находящимися в море.

Получение данных об обстановке в районе плавания обеспечивает на флоте служба наблюдения.

Внешняя корабельная связь обеспечивает быстрое донесение данных наблюдения в соответствующие инстанции и информацию об обстановке, передачу различных сообщений и приказаний командования от других кораблей, самолетов и береговых станций способом, исключающим возможность смыслового перехвата ее противником.

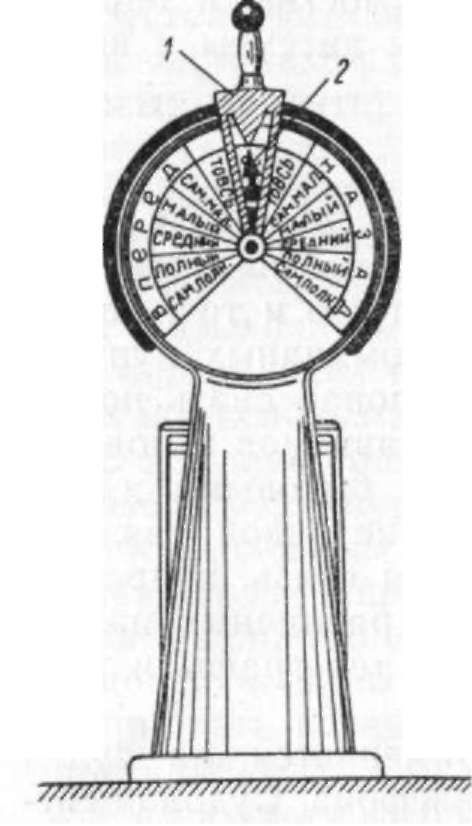

Кроме внешней связи, каждый корабль имеет внутрикорабельную связь, осуществляемую телефонами, сигналами, радиотрансляцией и другими средствами между различными постами корабля (подробнее о внутрисудовой связи, см. гл. XI, § 54).

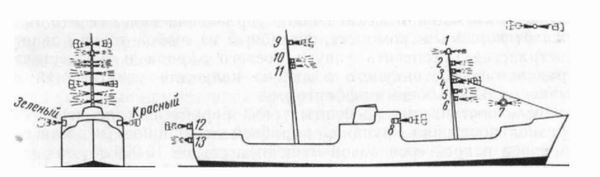

Наблюдение и связь на кораблях производятся при помощи весьма разнообразных средств в зависимости от обстановки.

Наблюдение осуществляется постами, оборудованными различными средствами; зрительными (дальномеры, стереотрубы и бинокли), радиотехническими (радиоприемники, радиопеленгаторы), радиолокационными, телевизионными и средствами инфракрасной техники. К радиотехническим можно отнести и гидроакустические, работающие на звуковых волнах, принципиально отличающихся от электромагнитных. Принцип работы радиотехнических и радиолокационных средств был рассмотрен нами выше.
