Развод зубьев производят поочередным отгибанием их в разные стороны на величину: для зубьев с шагом до 3 мм – 0,1–0,3 мм на одну сторону, для зубьев с шагом 3 мм и более – 0,3–0,6 мм на одну сторону. Полотно ножовки должно иметь защитное покрытие.
Ножовкой узкой (рис. 12, г) распиливают тонкие пиломатериалы, выпиливают криволинейные детали и выполняют сквозные пропилы.
Ножовку с обушком (рис. 12, д) используют для выполнения неглубоких пропилов, зарезания на «ус» и распиливания мелких отрезков древесины, а также при подгонке соединений. Верхняя часть пилы имеет утолщение. Толщина ручки 22 мм, толщина
Ножовку-наградку (рис. 12, е) применяют для несквозного пропиливания пазов под шпонки, а также для выпиливания узких пазов. Имеет толщину 0,4–0,7 мм.
Лучковая пила (рис. 12, ж) используется для продольного и поперечного распиливания древесины. Она представляет собой деревянный станок (лучок) с натянутым на нем полотном пилы. В ручки стоек вставляют и закрепляют на шпильках концы полотна пилы, стойки соединяют средником, а противоположные концы стоек связывают тетивой, натягиваемой закруткой. Станок делают из древесины твердых пород, тетиву – из крученого льняного или пенькового шнура диаметром 3 мм. Деревянные элементы лучковой пилы пропитывают олифой, шлифуют и покрывают светлым нитролаком.
Вследствие того, что полотно у лучковой пилы натянуто, его делают длиннее и тоньше, чем у ножовки, поэтому ею можно пилить в полный размах, благодаря чему пропил получается тоньше и качественнее.

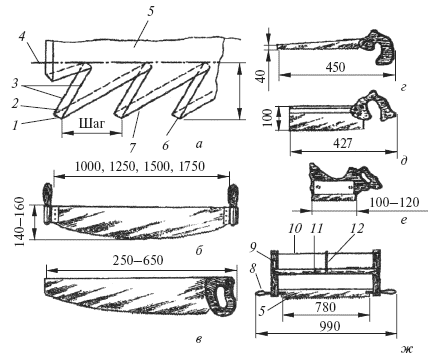

Рис. 12. Ручные пилы и их элементы (а): б – поперечная двуручная; в – ножовка широкая поперечная; г – ножовка узкая; д – ножовка с обушком; е – ножовка-наградка; ж – лучковая пила; 1 – передняя короткая режущая кромка; 2 – передняя грань; 3 – боковые режущие кромки; 4 – линия основания зубьев пилы; 5 – полотно пилы; 6 – вершина зуба; 7 – пазуха, или впадина, зуба пилы; 8 – ручка; 9 – стойки; 10 – тетива; 11 – средник; 12 – закрутка.
Лучковые пилы бывают размашные (распускные), поперечные, выкружные, шиповые.
Размашные пилы имеют полотно шириной 45–55 мм, толщиной 0,4–0,7 мм. Шаг зубьев 5 мм, угол заострения зубьев 40–50°. Заточка зубьев прямая. Длина полотна 780–800 мм. Эти пилы применяют для продольного пиления древесины.
Поперечные пилы имеют ширину полотна 20–25 мм, толщину 0,4–0,7 мм, шаг зубьев 4–5 мм, угол заострения зубьев 65–80°. Зубья имеют форму равнобедренного треугольника, заточка косая. Длина полотна 750–800 мм.
Выкружные пилы применяют для криволинейного фигурного пиления. Они имеют полотно длиной до 500 мм, шириной 4–15 мм; зубья с прямой заточкой и с шагом 2–4 мм, угол заострения 50–60°. Толщина полотна пилы не более 1 мм, поэтому получается узкий пропил.
Шиповые пилы используют для выпиливания шипов и проушин. Они имеют полотно шириной 40–50 мм, толщиной 0,4–0,5 мм, зубья прямоугольной формы с шагом 3–4 мм и углом заострения 80–85°. Пила имеет длину 600–700 мм.
По окончании пиления тетиву следует несколько ослабить, чтобы не растягивать полотно пилы. Ручки должны входить в стойки плотно и поворачиваться с небольшими усилиями. Кроме этого, чтобы избежать растяжения тетивы в нерабочем состоянии, следует немного отпустить закрутку.
Подготовка ручных пил к работе. Подготовка пил заключается в фуговании, разводке и заточке. Сначала пилы надо тщательно очистить от смолы, приставших опилок, ржавчины,
В деревянную колодку (рис. 13, а) вставляют напильник, после чего колодку с напильником надевают на пилу и двигают по полотну, выравнивая при этом вершины зубьев.
Выравнивать вершины зубьев пилы можно и другим способом. В верстаке укрепляют доску (рис. 13, б), в прорезь которой вставляют напильник, после чего полотно пилы вставляют в эту прорезь зубьями вниз и, двигая пилой по напильнику, выравнивают вершины зубьев. Выравнивать вершины зубьев необходимо периодически, иначе они будут неравномерно участвовать в пилении. Качество фугования проверяют, прикладывая к вершинам зубьев линейку. Если вершины зубьев плотно примыкают к ребру линейки, фугование выполнено правильно.

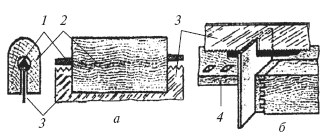

Рис. 13. Фугование вершин зубьев пилы: а – в специальной колодке; б – на верстаке; 1 – напильник; 2 – колодка; 3 – пила; 4 – верстак.
В процессе пиления полотно пилы трется о стенки распиливаемой доски и зажимается в пропиле. Во избежание зажима полотна пилы в пропиле зубья необходимо разводить. Развод зубьев пил заключается в том, что их поочередно отгибают: четные зубья – в одну сторону, а нечетные – в другую. При разведении зубьев нужно отгибать на сторону не весь зуб, а только его верхнюю часть примерно на высоте 2/3 от вершины. При пилении древесины твердых пород зубья разводят на 0,25– 0,5 мм на сторону, а мягких пород – на 0,5–0,7 мм. Надо строго соблюдать величину развода, так как при широком разводе пропил получается большим и неровным.
Зубья ручных пил разводят разводками (рис. 14, а) следующим образом: полотно пил плотно зажимают в тиски, а затем отгибают зубья попеременно то в одну, то в другую сторону. Разводить зубья пилы нужно равномерно, не применяя больших усилий и резких движений, так как иначе можно сломать зуб.
Помимо обычной, применяют универсальную разводку (рис. 14, б). Правильность развода зубьев пилы проверяют шаблоном (рис. 14, в), прикладывая его к полотну пилы, зажатой в тисках. Сначала проверяют четные зубья, а затем нечетные. Неправильно отогнутые зубья нужно исправить.
Правильность развода пил можно проверить точно индикатором-разводомером типа РИ (рис. 14, г). При измерении разводомер опорной поверхностью плотно прижимают к полотну пилы, а наконечник индикатора располагают напротив вершины контролируемого зуба. По отклонению стрелки индикатора определяют величину развода.

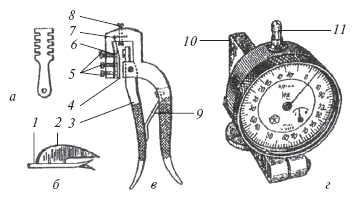

Рис. 14. Инструмент для разводки и проверки развода зубьев пил: а – простая разводка с упорами; б – шаблон для проверки правильности развода зубьев пилы; в – универсальная разводка; г – разводомер индикаторный типа РИ; 1 – пила; 2 – шаблон; 3 – рычаг; 4 – пластинка; 5 – регулировочные винты; 6 – шарнирный регулятор величины развода; 7 – шкала; 8 – винт с упором; 9 – пружина; 10 – опорная поверхность; 11 – индикатор.
