Рубанок представляет собой металлический корпус, в который вставлен нож, закрепленный в корпусе винтом. Рог и ручку делают из древесины. Величину снимаемой стружки регулируют вылетом ножа. Для этого надо освободить винт и переместить нож вверх или вниз на нужную величину, а затем снова закрепить винт.

Металлические рубанки тяжелее деревянных в 1,5–1,7 раза. Их применяют преимущественно для строгания древесины твердых пород и для ремонтных работ.

Фуганок (рис. 24) служит для окончательного чистового строгания, а также для прифуговки отдельных деталей. Фуганок почти в 3 раза длиннее рубанка, что позволяет строгать им длинные детали. В передней части фуганка на корпусе расположены пробка, ударом молотка по которой из корпуса выбивают нож из летка. Лезвие ножа должно

выступать на 1 мм. При обработке фуганком древесины с волнистой поверхностью получается стружка в виде небольших кусков, а при повторном проходе образуется непрерывная тонкая стружка, показывающая, что строгание следует закончить, так как поверхность получается гладкой. Масса фуганка 3,25 кг. Более короткие детали обрабатывают полуфуганком, имеющим более короткий корпус (530 вместо 650 мм). Для зачистки древесины, имеющей задиры и свилеватость, применяют рубанок с укороченным корпусом – шлифтик. Шлифтик имеет узкую щель (шириной 5 мм) и увеличенный угол присадки (60°), благодаря чему при работе им снимается тонкая стружка и поверхность древесины обрабатывается чище. Лезвие ножа выпускается на 0,5 мм.

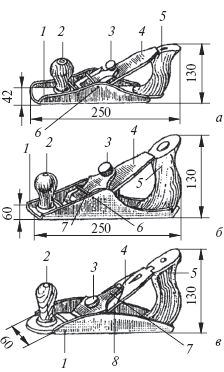

Рис. 23. Металлические рубанки: а – шерхебель; б – рубанок с одиночным ножом; в – рубанок с двойным ножом; 1 – корпус; 2 – рог-рукоятка; 3 – винт; 4 – нож; 5 – ручка; 6 – стержень; 7– прижим; 8 – основание под нож

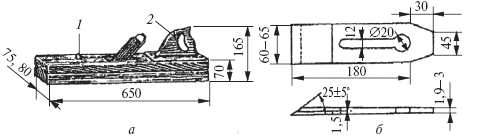

Рис. 24. Фуганок: а – общий вид; б – нож фуганка; 1 – пробка; 2 – ручка.

Цинубель (рис. 25) служит для образования на поверхности древесины мелких, едва заметных борозд и ворсистости под склеивание (облицовывание). Нож имеет зазубренное лезвие. При замене в цинубеле зазубренного ножа на обычный его используют как шлифтик.

Торцовый рубанок (рис. 26) используют как обычный рубанок и как рубанок для строгания торцов, так как установленный в нем под углом к боковой поверхности нож облегчает процесс строгания и повышает качество обработки. При строгании под углом к оси доски обычный рубанок можно использовать как торцовый.

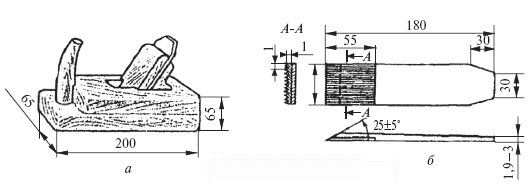

Рис. 25. Цинубель: а – общий вид; б – нож

Зензубель (рис. 27) служит для ручной отборки и зачистки четвертей в деталях столярных изделий. Корпус у зензубеля высокий (80 мм) и узкий с прямой подошвой. Наличие в корпусе бокового отверстия обеспечивает свободный выход стружки в процессе строгания и повышает качество обработки. Нож зензубеля имеет заточку сбоку и снизу, благодаря чему при работе им образуется четверть. Масса зензубеля 0,38, кг.

Рис. 26. Торцовый рубанок: а – общий вид; б – подошва рубанка

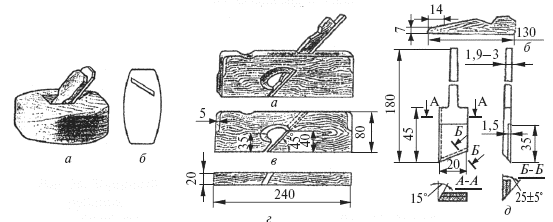

Рис. 27. Зензубель: а – общий вид; б – клин; в – вид корпуса сбоку; г – вид снизу; д – нож.

Фальцгебель (рис. 28) служит для выборки четвертей в деталях столярных изделий; в отличие от зензубеля имеет ступенчатую подошву. Его масса 0,5 кг.

Рис. 28. Фальцгебель: а – общий вид; б – нож

Шпунтубель (рис. 29, а) предназначен для ручной выборки пазов-шпунтов на кромках и пластях деталей. Состоит из двух корпусов, соединенных

винтами, причем в одном из корпусов крепят нож.

Корпуса устанавливают на требуемом расстоянии паза (шпунта) от кромки детали. Для выборки пазов разной ширины имеется набор ножей. Длина шпунтубеля 250 мм, ширина 20 мм, высота 80 мм, масса 1,1 к г.

Грунтубель (рис. 29, б) служит для выборки паза, а также зачистки трапециевидного паза, выбранного наградкой.

Галтелью (рис. 29, в) образуют желобки разной ширины или глубины с различным радиусом закругления. Корпус галтели имеет подошву выпуклой формы. Длина галтели 250 мм, ширина 10–25 мм, высота 60–80 мм.

Штап (рис. 29, г) предназначен для образования закруглений на кромках деталей. Подошва корпуса и нож имеют вогнутую форму.

Калевкой (рис. 29, д) производят профильную обработку кромок деталей. Подошва имеет зеркальную (обратную) форму профиля детали. Для обработки разных профилей имеется набор калевок.

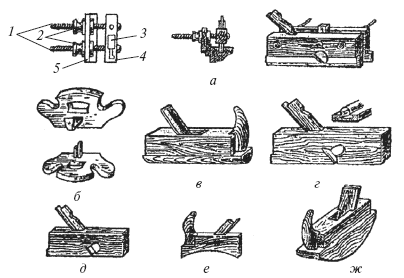

Рис. 29. Инструменты для профильного строгания: а – шпунтубель: 1 – винты; 2 – гайки; 3 – нож; 4 – корпус; 5 – направляющая планка; б – грунтубель; в – галтель; г – штап; д – калевка; е – горбач с вогнутым корпусом; ж – горбач с выпуклым корпусом.

Горбач (рис. 29 е, ж) служит для строгания вогнутых и выпуклых поверхностей. Корпус горбача имеет по всей длине выпуклую или вогнутую форму (с постоянной кривизной), которая должна соответствовать профилю (кривизне) обрабатываемой детали. Нож у горбача имеет прямое лезвие. Длина горбача 100–250 мм, ширина и высота 60 мм.

Ручное строгание. Работы по строганию древесины заключаются в подборе материала для строгания, заточке ножей, наладке инструмента, строгании, проверке качества выполненных работ.

При подборе материала определяют лицевую сторону и направление волокон, устанавливают, имеет ли он выпуклости или вогнутости, подлежащие снятию строганием, выявляют дефекты древесины и определяют, допустимы ли они для деталей, изготовляемых из этого материала.

Ножи рубанков, фуганков затачиваются (рис. 30) на точилах с карборундовым или песчаниковым кругом. Точило для заточки ножей представляет собой металлический вал, на котором укреплен круглый точильный камень диаметром около 500 мм. Вал расположен над металлическим корытом, в которое наливают воду для смачивания круга в процессе заточки. Привод вала осуществляется от электродвигателя.

Точило следует оборудовать упором, на котором нож будет иметь опору, фиксирующую его положение по отношению к точильному камню, и защитным козырьком.

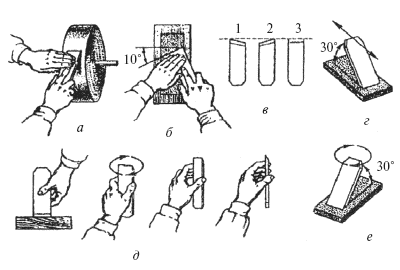

Рис. 30. Заточка ножей для рубанка: а – положение ножа при заточке на мокром точиле; б – положение ножа при работе на оселке; в – проверка заточки фаски: 1, 2 – неправильно; 3 – правильно; г – заточка на абразивном бруске (прямолинейными движениями); д – порядок проверки лезвия ножа «на глаз»; е – заточка на абразивном бруске (круговыми движениями)

При заточке ножей точильный круг вращается против лезвия, при этом нож держат правой рукой под необходимым углом прямо, без перекосов, равномерно прижимая его к кругу, а левой рукой поддерживают нож. Затачивают нож на мокром точиле до тех пор, пока на противоположной стороне не образуются заусенцы.

Если заусенцы незначительны, в виде тонких и ровных полосок, затачивание считается удовлетворительным. Большие, крупные заусенцы образуются при сильном нажиме на нож в процессе затачивания. Поэтому нож прижимают к кругу плотно, но не сильно. В процессе заточки надо сохранить угол заострения 25 ± 5°. Если с ножа не удалить заусенцы, им работать нельзя, так как он быстро затупится.
