Рис. 40. Электродолбежник: 1 – цепь; 2 – направляющая колонка с пружиной; 3 – щит; 4 – электродвигатель; 5 – кожух; 6 – рычажное приспособление (рукоятка); 7 – винт; 8 – направляющая линейка; 9 – основание
В зависимости от размера выбираемых отверстий устанавливают линейки и цепи нужного размера. Ширина паза, получаемого за один проход, равна ширине цепи, а длина паза – сумме ширины направляющей линейки и двойной ширины цепи.
Для выборки пазов разных размеров требуется набор цепей и линеек.
Перед началом работы необходимо хорошо заточить цепь, затем надеть ее на звездочку электродолбежника. Электродолбежник устанавливают так, чтобы цепь находилась над гнездом, которое выбирают. Обрабатываемый материал или деталь кладут на стол и прочно закрепляют. Запрещается работать электродолбежником, если деталь не закреплена или находится на весу.
После включения электродвигателя нажатием на рычажное приспособление (ручку) электродолбежник опускают вместе с линейкой и натянутой на нее цепью вниз. Опускать цепь нужно ровно, без толчков, чтобы она внедрялась в древесину постепенно. Скорость подачи цепи зависит от размеров выбираемых гнезд, твердости обрабатываемой древесины. При выходе цепи из гнезда надо следить за тем, чтобы на кромках не было заколов, вырывов, которые получаются при быстром вынимании цепи из гнезда. Трущиеся части электродолбежника должны быть покрыты смазочным материалом.
По окончании работы цепь, звездочку и направляющую линейку промывают в керосине и смазывают машинным маслом.
Электродолбежник можно использовать как стационарный станок, прикрепив его к столу так, чтобы направляющая линейка с цепью была перпендикулярна плоскости стола, а плоскость линейки – параллельна кромке стола.
Если при работе корпус электродолбежника сильно нагревается, необходимо ослабить нажим и разгрузить электродвигатель, сменить тупую цепь или ослабить натяжение цепи. Если цепь бьет, необходимо ее натянуть. В том случае, когда цепь или линейка сильно нагреваются, нужно отрегулировать натяжение цепи, устранить возможные перекосы линейки. Если при долблении получается мелкая стружка в виде щепы, устанавливают новую цепь. Если гнездо, паз в процессе долбления получаются косыми, надо выверить и укрепить отходящую в сторону линейку. Размеры гнезд после долбления проверяют измерительным инструментом.
При работе электроинструментом нужно пользоваться защитными очками. Корпус электродолбежника должен быть заземлен.
Кроме этого, на линиях используются долбежные станки с применением гнездовых долбежных фрез для долбления прямоугольных гнезд.
Ручное сверление древесины. Круглые цилиндрические отверстия для круглых шипов, нагелей, болтов выбирают сверлами, состоящими из хвостовика, стержня, режущей части и элементов для отвода стружки. Для сверления применяют перовые, центровые, винтовые, спиральные сверла.
Перовые сверла (рис. 41, а) имеют желобочную форму: ими выбирают отверстия преимущественно под нагели. Желобок служит и для выброса стружки. Ввиду того, что он не может полностью выбрасывать стружку наружу, во избежание перегрева его приходится часто вынимать из отверстия. Поэтому отверстия получаются нечистыми и недостаточно точными. Сверла бывают длиной 100–170 мм, диаметром 3– 16 мм с градацией 1–2 мм.
Центровыми сверлами (рис. 41, б) сверлят сквозные и неглубокие отверстия поперек волокон. Сверлить глубокие отверстия этими сверлами трудно вследствие плохого выбрасывания стружки. Работают сверлами только в
Сверла винтовые (рис. 41, в) применяют для сверления глубоких отверстий поперек волокон. Конец сверла имеет винт с мелкой резьбой. При сверлении ими отверстия получаются чистыми, так как по винтовым каналам стружка удаляется легко. Диаметр сверл 10–50 мм, длина 40–1100 мм.
Спиральные сверла (рис. 41, г) в зависимости от формы режущей части бывают с конической заточкой и с центром и подрезателями. Для отвода стружки в стержне имеются канавки, располагаемые по винтовой линии. Сверла с центром и подрезателем выпускаются диаметром 4–32 мм, а с конической заточкой – диаметром 2–6 мм (короткая серия) и 5–10 мм (длинная серия).
Сверла приводятся в действие с помощью коловорота и сверлилки. Коловорот применяют для сверления отверстий при выполнении плотничных и опалубочных работ, а также используют для завертывания и отвертывания шурупов при стекольных и других видах работ.
Коловорот с трещоткой (рис. 41, д) представляет собой коленчатый стержень, посередине которого находится ручка для вращения. На одном конце коленчатого стержня расположен патрон для крепления сверл, на другом – нажимная головка. Коловорот с трещоткой может вращаться вправо и влево, причем направление вращения устанавливается кольцом-переключателем. Кулачки патрона должны обеспечивать надежное закрепление инструментов. Коловоротом можно завертывать болты, шурупы, для чего в патрон вставляют соответственно гаечные торцовые ключи (квадратные и шестигранные), отвертки. В коловороте можно крепить сверла с диаметром хвостовика до 10 мм. Для завертывания шурупов в коловорот вставляют отвертки. Коловорот, состоящий из коленчатого стержня, четырехкулачкового патрона, кольца-переключателя, изготовляют из конструкционной стали. Все детали коловорота имеют защитно-гальваническое покрытие.
Отверстия диаметром до 5 мм высверливают сверлилкой. Сверлилка (рис. 41, е) представляет собой стержень с винтовой нарезкой, на который надета ручка. На одном конце стержня имеется патрон для установки сверл, а на другом – головка. Стержень, а вместе с ним и сверло, вращают путем передвижения вверх и вниз нарезной ручки.
Для сверления глубоких отверстий используют бурав (рис. 41, ж), представляющий собой стержень с ушком для ручки, расположенной в его верхней части, и с винтовым сверлом на другом конце (в нижней части).
Неглубокие отверстия в древесине твердых пород под шурупы сверлят буравчиком (рис. 41, з), имеющим диаметр 2–10 мм. Во избежание раскола древесины буравчик периодически вынимают из отверстия и очищают от стружки.

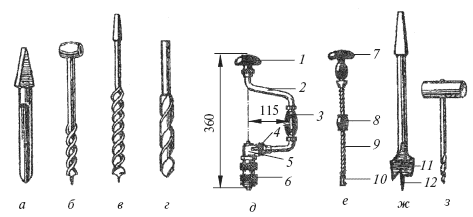

Рис. 41. Сверла ручные и сверлильные инструменты: а – перовое сверло; б – бурав; в – винтовое сверло; г – спиральное сверло; д – коловорот; е – сверлилка; ж – центровое сверло; з – буравчик; 1 – нажимная головка; 2 – коленчатый стержень; 3 – ручка; 4 – кольцо-переключатель; 5 – механизм храповой; 6 – патрон; 7 – головка; 8 – нарезная ручка; 9 – стальной стержень; 10 – патрон; 11 – подрезатель; 12 – центр (острие)
