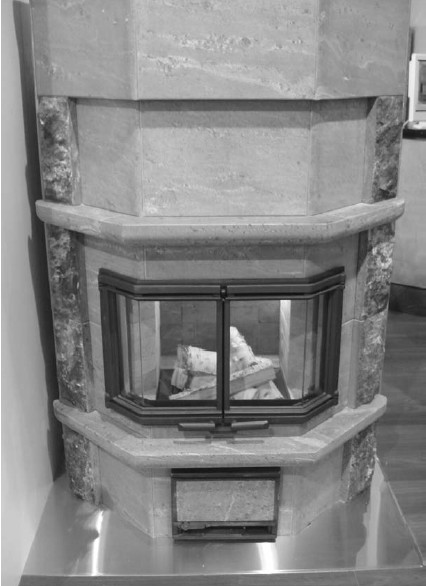

Рис. 15.1.Камин (фото автора, 2009 г.)

Внимание

Перед началом самостоятельной кладки камина обязательно проконсультируйтесь у специалиста. Это поможет вам избежать пожара при неправильной установке.

Этапы установки

Помещение,

в котором будет установлен камин, должно хорошо вентилироваться и иметь площадь не менее 20 м ².

Камин устраивается по следующей схеме: дымоход – топка – облицовка.

Порядок проведения работ таков:

нанести на поверхность стены точные отметки размеров камина;

вырезать стенные панели с помощью ножовки или электропилы;

очистить стену до ее кирпичной (бетонной) кладки;

удалить остатки клея;

проложить огнеупорный изоляционный материал;

установить в отверстие между стенной кладкой и дымоходом пе-нобетонные блоки;

очистить дымоход от остатка клея или раствора;

покрыть дымоход и окружающие его конструкции известковым раствором;

выровнять раствор под углом 45°, равномерно распределив его по поверхности пенобетонных блоков и краям дымохода;

нанести проекцию камина на стены и пол, приняв за координатную ось центр дымохода.

Возведенная стена должна быть равной по толщине с остальными стенами помещения.

Полпод камином должен обладать повышенной прочностью (большой толщиной) и устойчивостью. Он должен хорошо выдерживать большую массу камина, а необходимость в большой толщине связана с высокой степенью теплоотдачи. Самое оптимальное покрытие для пола, отвечающее данным требованиям, – огнеупорная плитка высокой прочности, положенная на бетонное основание.

При ином покрытии требуется дополнительная установка железобетонной опалубкитолщиной не менее 10 см. Установка камина на деревянную поверхность или на поврежденную, изношенную плитку не допускается.

Перед тем как начать кладку камина, необходимо определить структуру задней стенки.Возможно, в ее отделку входят легкоплавкие материалы (полиуретан, полистирол). В этом случае следует разобрать стенку до кирпичной (или бетонной) кладки и покрыть ее огнеупорным изоляционным материалом.

Теплоизоляционные блоки изготавливаются из пенобетона. Их распил производится при помощи электрической или ручной пилы. Блоки необходимо плотно пригонять друг к другу, так чтобы исключить образование между ними щелей. Плотность их соединения позволяет избежать теплопотерь, попадания в камин холодного воздуха и предотвращает разрушение кладки стены под воздействием высоких температур.

Дымоход– главная часть камина. Его правильная установка – основа нормального функционирования всей конструкции. Разумеется, лучше всего доверить установку дымохода профессионалам. Но если вы уверены в своих возможностях – дерзайте (рис. 15.2).

Примечание

При

узком дымоходе происходит задувание дыма внутрь помещения, при широком – понижается степень теплоотдачи камина.

Дымоход должен устанавливаться по прямой, оптимальный размер его кирпичной шахты – 20x20 см. Внутрь шахты помещается труба из нержавеющей стали диаметром меньше диаметра шахты. Для более прочного крепления дымохода и защиты от дыма предназначены соединительные детали – муфта и манжета. Во избежание зарастания стенок сажей и облегчения их чистки установка переходников соединительной манжеты должна производиться под углом 45°. Для фиксации деталей применяют известковый раствор.

Рис. 15.2.Схема установки дымохода

При самостоятельной кладке за каминной печью и у ее подножия оставляется пустое пространство (около 0,8 м ²) для свободной циркуляции воздуха. Пустое отделение внизу печи используется для хранения дров на растопку камина (не рекомендуется заполнять его до отказа, так как в этом случае нарушается воздухообмен).

Теперь рассмотрим механизм установки очага.

1. Прикрутить основание к очагу (для этого очаг аккуратно кладут на бок).

Фиксировать основу следует осторожно, во избежание деформации металлического крепления. Конструкция основы должна обладать максимальной прочностью и жароустойчивостью.

2. Поместить очаг на возвышение из металла (для лучшей циркуляции воздуха), для термозащиты обложить его листами жести.

Очаг должен устанавливаться в полном соответствии с нанесенными ранее отметками (посредине координатной оси дымохода). Отступ от стены – 2–3 мм.

3. Зафиксировать манжету выхода строго по центру очага. Она крепится при помощи болтов и огнеупорного клея.

4. Проверить точность установки манжеты и трубы – это залог правильного функционирования камина. Произвести проверку перед заключительной фиксацией.

5. Установить металлическую трубу к манжете выхода с плотным прилеганием.

6. Тщательно проверить плотность прилегания трубы и манжеты.

7. Окончательно закрепить конструкцию при помощи болтов и прижимного кольца.

8. Установить над очагом защитные панели (материал панелей – огнеупорная гальванированная жесть). Они служат щитом между раскаленным воздухом и поверхностью труб и гипсовых плит.

После установки очага необходимо установить вытяжку,через металлические решетки которой горячий воздух попадает в помещение, а также частично внутрь каминной конструкции. Площадь поверхности решеток вытяжки должна быть не менее 0,9 м ², и располагать их следует на расстоянии 20 см от потолочной поверхности.
