Проверка на прочность растяжения углового соединения окна (это место постоянной нагрузки). Перед этим испытанием угловое соединение также замораживают при температуре -30 °C, после чего производят растяжение.

Важный фактор, влияющий на морозоустойчивость пластиковых окон, – правильные пропорции составляющих их компонентов: полимерных реагентов, стабилизаторов, смазочных элементов, пигментов и наполнителей.

Смешение элементов и установление их пропорций должны производиться под строгим контролем.

Глава 17

Навесные вентилируемые фасады

Навесные

вентилируемые фасады (НВФ) уже длительное время используются в США, Франции, Германии, Финляндии, Норвегии и т. д. На российском рынке они появились около 10 лет назад.

Основная функция НВФ – обеспечение вентиляционного воздушного пространства (зазора) между внешней базовой стеной и фасадом здания. Свободное хождение воздуха в этом пространстве препятствует скапливанию влаги, тем самым предохраняя от разрушения слой утеплителя и, соответственно, продлевая срок его эксплуатации.

К дополнительным функциям НВФ относятся утепление, защита от агрессивной внешней среды и звукоизоляция за счет поглощения звука теплоизоляционными материалами, применяемыми в фасадных системах. Однако установка НВФ не гарантирует абсолютной звукоизоляции, так как звук проникает в помещение через окна, стены, перекрытия и т. п.

Обшая характеристика навесных вентилируемых фасадов

Общее достоинство всех видов НВФ:

малые сроки монтажа при любых погодных и климатических условиях;

дополнительная теплоизоляция здания;

высокое качество конструкции;

широкий выбор вариантов архитектурной отделки здания (материалов, размеров, цвета);

защита от неблагоприятных климатических факторов;

использование как для реконструкции старых, так и для возведения новых зданий;

экономичность и простота обслуживания;

удобство ремонта (без нарушения стенной кладки);

большой срок эксплуатации.

Примечание

В здании кирпичной кладки с установкой НВФ при отключении системы теплоснабжения стены охлаждаются в 6 раз медленнее.

Навесные фасадные системы имеют три основных конструктивных элемента. Сначала идет металлический каркас (обрешетка) из нержавеющей (оцинкованной) стали или алюминия. Затем следует теплоизоляционный слой. Материал утеплителя – стекловата, минеральная вата, пенопласт и т. д. Поверх утеплителя укладываются облицовочные материалы – плиты и листы с разнообразным декоративным покрытием (рис. 17.1).

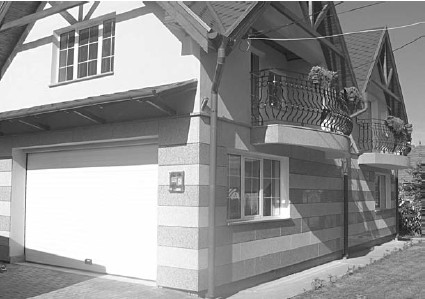

Рис. 17.1.Коттедж, оборудованный навесным фасадом

Цена и качество облицовочных панелей для НВФ зависят от материала изготовления и применяемой крепежной системы. Среди наиболее дорогих и долговечных облицовочных материалов – керамогранит, тонированное стекло и природный камень. Менее дорогой и менее долговечный облицовочный материал – металл, фиброцемент и каменная крошка или краска.

Самая дорогая и надежная крепежная система для НВФ – из нержавеющей стали; недорогая и подверженная коррозии – из черного металла.

Вентилируемые фасады

с утеплительной системой обеспечивают надежную теплоизоляцию наружных стен и защиту от неблагоприятных атмосферных факторов. Однако наряду с достоинствами у таких НВФ есть и недостатки. Например, издаваемый ими шум в местах вихревых воздушных потоков. Кроме того, проблемой является возникновение конденсата при повышенной влажности среды, что характерно для климата северных городов.

Подобные климатические условия могут снизить срок эксплуатации НВФ, ведь при проникновении влаги и ее задержке в теплоизоляционном слое происходит разрушение утеплителя. По этой причине в таких климатических зонах требуется некоторое время для совершенствования и адаптации данных фасадных конструкций.

Условия эффективного функционирования НВФ

С целью предохранения теплоизоляционного слоя от попадания влаги, создания препятствия прохождению вихревых воздушных потоков, а также обдува и осушения основных элементов конструкции НВФ применяются гидроизоляционные (паропроницаемые) ветрозащитные пленки (мембраны),чьим единственным недостатком является паропроницаемость.

Защита от ветра – обязательный компонент в системе НВФ. Ветрозащитная пленка также должна обладать гидроизоляционными свойствами, для того чтобы предотвращать попадание влаги (воды) на теплоизоляционный слой, поскольку это приводит к быстрому износу утеплителя.

Ветрозащитные мембраны выводят скапливающуюся в утеплителе влагу через вентиляционное отверстие наружу помещения.

Наиболее полно данным требованиям для систем НВФ отвечает мембрана Tyvek. Она имеет улучшенные теплотехнические характеристики и продлевает срок эксплуатации утеплителя и самого строения.

Сравнительные характеристики некоторых других мембран для НВФ представлены в табл. 17.1, 17.2.

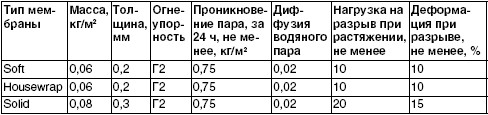

Таблица 17.1.Физические свойства некоторых мембран, представленных на российском рынке

Таблица 17.2.Размеры и стоимость некоторых мембран, представленных на российском рынке

Для обеспечения выравнивания давления воздуха в вентиляционном воздушном пространстве и с внешней (наружной) стороны НВФ при ветровой нагрузке следует учитывать следующие параметры:

ширину открытых облицовочных швов конструкции;

толщину воздушного зазора;

степень воздухонепроницаемости кирпичной (или бетонной) кладки и утеплителя.

Выравнивание давления воздуха с обеих сторон фасада препятствует проникновению воды в вентилируемый зазор и защищает от усиленного ветрового воздействия.

При монтаже НВФ следует обратить особое внимание на установку оконных блоков в их базовых (наружных) стенах. Некачественный монтаж оконных блоков нарушит правильное функционирование всей системы вентилируемого фасада.
