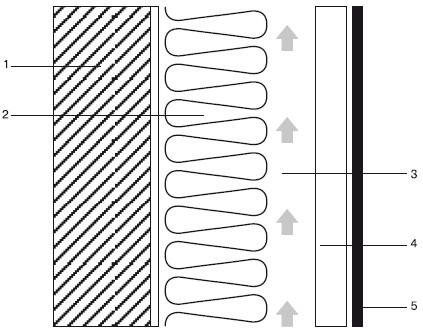

Рис. 17.10.Устройство фасадной системы «Метаком»:

1– стена здания; 2– утеплитель; 3– вентиляция; 4– несущий профиль; 5– фасадная панель

Для данного фасада размер воздушного пространства между поверхностью базовой стены и навесной панелью должен составлять 75 мм при глубине панели 105 мм.

Система

с воздушным зазором SIV

Данная конструкция разработана и запатентована ООО «Стил-ко. ру конструктор». Она максимально адаптирована к российским климатическим особенностям. Стоимость системы SIV ниже ее импортных аналогов, при этом качество системы – на уровне западных аналогов.

Элементы несущей подконструкции данной системы включают горизонтальные и вертикальные профили. Материал изготовления – оцинкованная сталь. Толщина профилей – 1,2 мм.

Крепление несущих профилей к основанию внешней стены производится на кронштейны с помощью саморезов из оцинкованной стали. Затем с помощью анкерных дюбелей выполняется окончательное крепление через терморазрывные прокладки. Материал кронштейнов – оцинкованная сталь, толщина – 3 мм.

Крепление облицовочных элементов осуществляется кляммерами из нержавеющей стали (рис. 17.11).

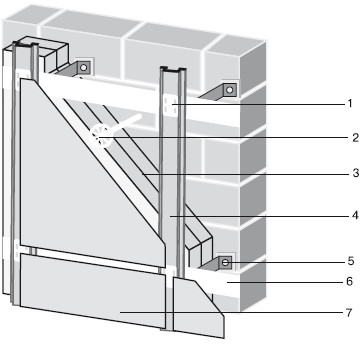

Рис. 17.11.Конструкция панелей SIV:

1– кляммер; 2– крепление утеплителя; 3– утеплитель; 4– П-профиль; 5– кронштейн; 6– основной горизонтальный профиль; 7– плитка керамогранита

Отступ облицовки от стены с применением стандартного набора кронштейнов может доходить до 280 мм. Это способствует выравниванию стены и делает возможным прокладку теплоизоляционного слоя толщиной до 250 мм.

Основная функция системы крепления – прочная фиксация облицовочных плит с созданием воздушного зазора между теплоизоляционным слоем и керамогранитной облицовочной плитой.

Основные достоинства системы SIV:

устойчивость к коррозии благодаря элементам из оцинкованной и нержавеющей стали;

стойкость к динамическим нагрузкам (за счет подвижности узлов);

стойкость к воздействию внешних факторов (перепадам температур, ветру);

возможность выравнивания поверхности стен;

пожаробезопасность (за счет применения жаростойких и несгораемых материалов);

малые сроки монтажа;

универсальность конструкции (большой выбор облицовочных материалов), что позволяет применять различные варианты внешнего декора.

Крепление SIV производится открытым способом, что позволяет «камуфлировать» кляммеры под покрытие облицовки. Последние обеспечивают быстрый монтаж и надежное крепление керамогранитных плит.

Приложения

Приложение 1

Минимизируем стоимость строительных материалов и работ на 2009 г.

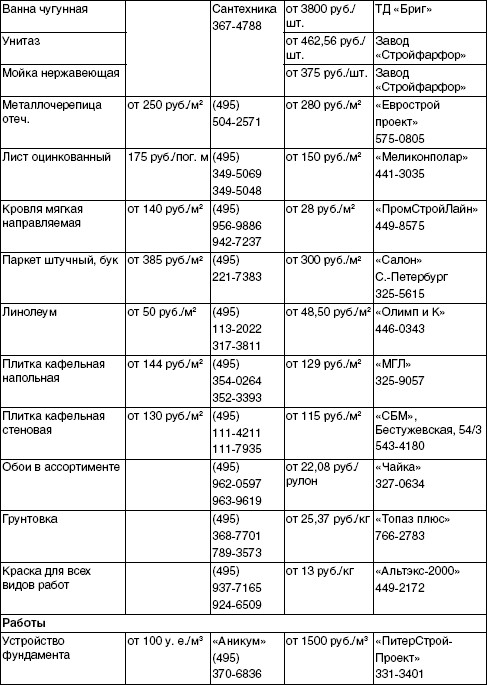

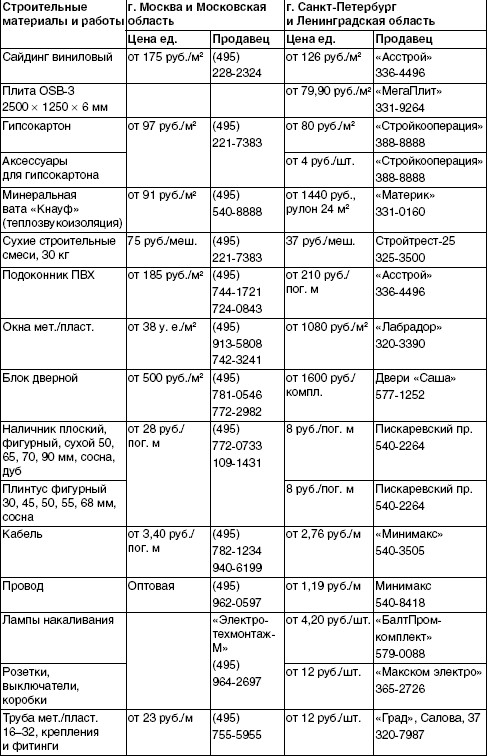

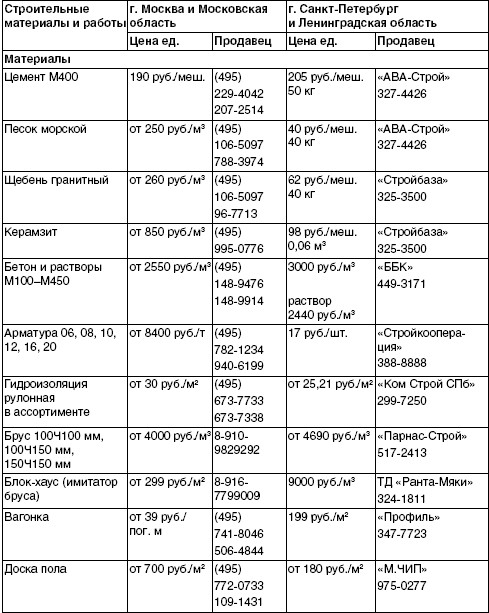

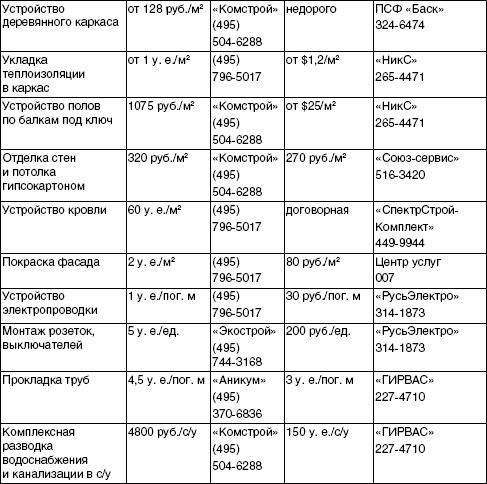

Я изучил сотни различных организаций в Москве, Санкт-Петербурге, Московской и Ленинградской областях и отобрал те из них, в которых вам предложат минимальные ценына строительные материалы и работы. В таблице указаны их названия и телефоны.

Ориентируясь именно на эту информацию, а не на подрядчика, вы сможете со сравнительно небольшими затратами обустроить свой коттедж.

Приложение 2.

Реальные расчеты стоимости строительных материалов для разных вариантов коттеджей к 2009 г.

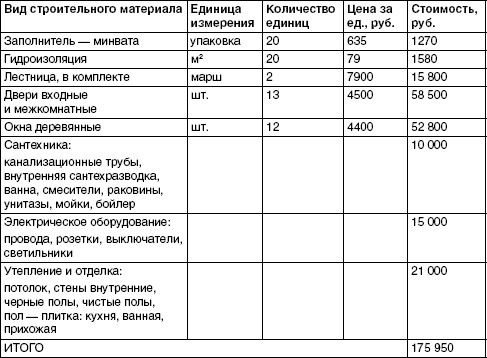

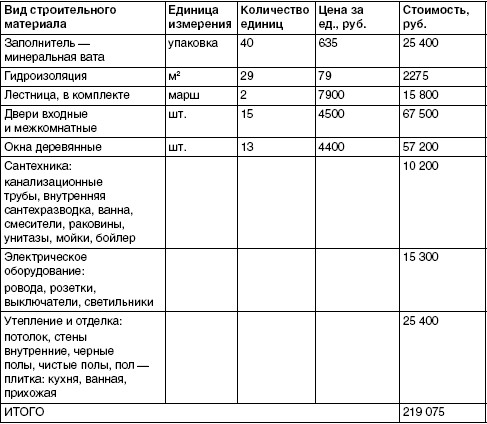

Стоимость строительных материалов для коттеджа площадью 134 м ²

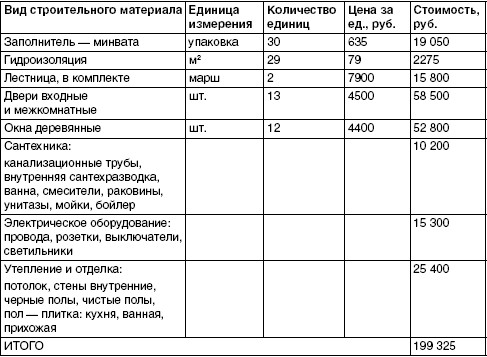

Стоимость строительных материалов для коттеджа площадью 163 м ²

Стоимость строительных материалов для коттеджа площадью 230 м ²

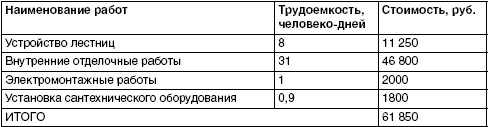

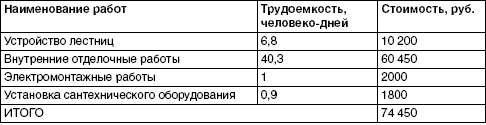

Стоимость работ для коттеджа площадью 134 м ²

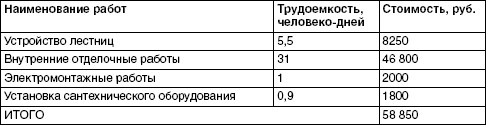

Стоимость работ для коттеджа площадью 163 м ²

Стоимость работ для коттеджа площадью 230 м ²

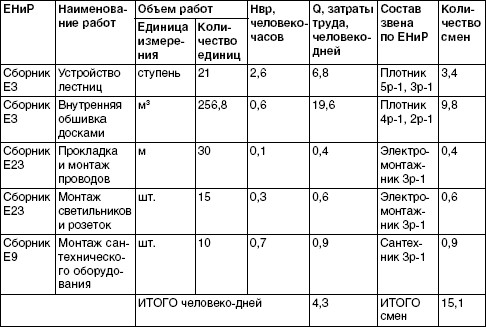

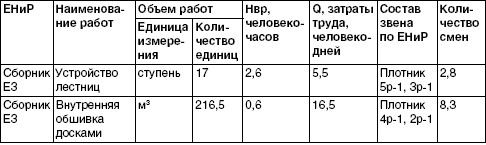

Трудоемкость для коттеджа площадью 134 м ²

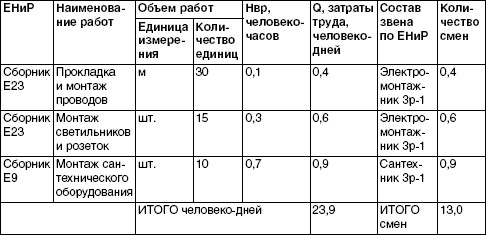

Трудоемкость для коттеджа площадью 163 м ²

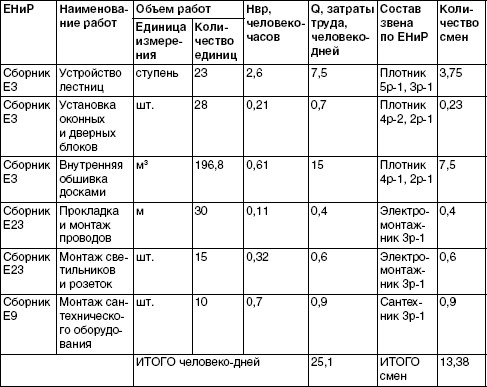

Трудоемкость для коттеджа площадью 230 м ²

Заключение

Внимательно изучая ту информацию, которую я постарался донести до вас, последовательно, шаг за шагом, преодолевая одну ступень за другой, вы восходили к вершине – дому вашей мечты.

Книга прочитана? Значит, мысленно ваш дом уже существует. А как известно, мысль материальна. Поэтому дом «мысленный» и дом реальный – понятия неразделимые. Осталось только придать появившимся у вас идеям материальную оболочку и с помощью информации, почерпнутой из книги, воплотить, перенести дом вашей мечты в реальную жизнь.
